راهنمای جامع نصب و نقشه سیمکشی ریموت کنترل جرثقیل سقفی

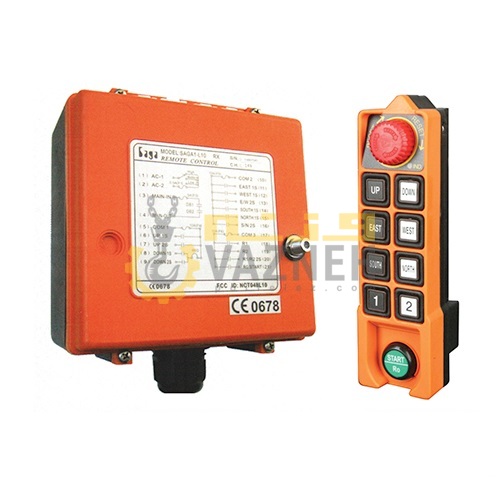

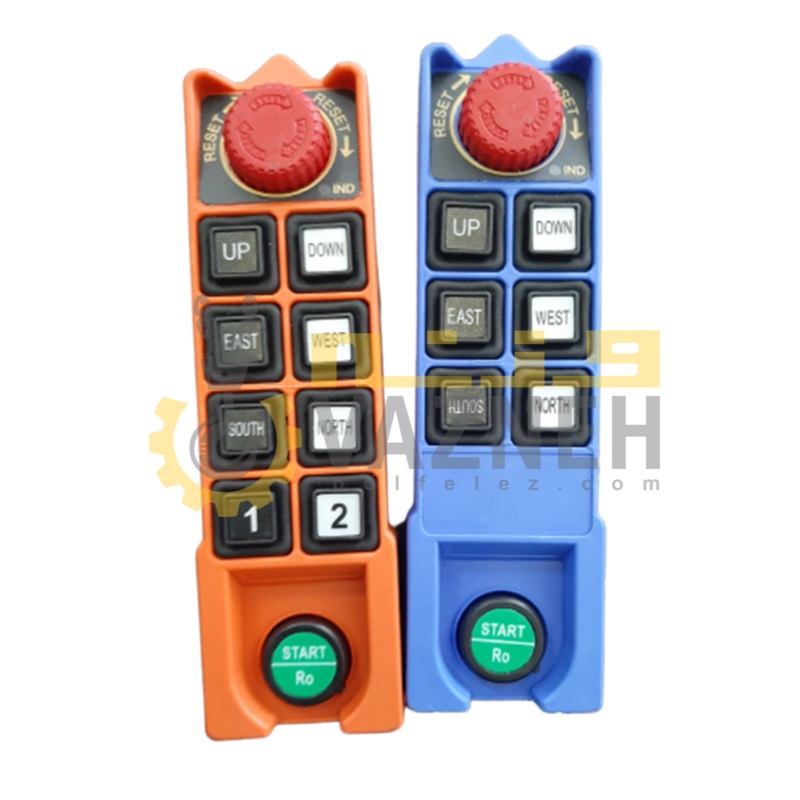

این سیستم رادیویی از یک فرستنده (TX) و یک گیرنده (RX) تشکیل شده است. رسیور روی تابلو برق نصب میشود و فرمانهای ارسالی را به مدار فرمان منتقل میکند. نصب و بستن ریموت کنترل بیسیم جرثقیل و بالابر نیاز به دقت بالا و شناخت کامل نقشه سیمکشی دارد؛ چرا که کوچکترین اشتباه در اتصال سیمها میتواند باعث اتصالی، سوختن برد ریموت یا حتی بروز خطرات جانی شود.
در ادامه، راهنمای گامبهگام نصب به همراه جدول نقشه سیمکشی ریموت بالابر آورده شده است.
ابزار مورد نیاز جهت بستن کنترل بیسیم جرثقیل
- دستگاه کامل کنترلر (شامل فرستنده و گیرنده)
- نقشه سیمکشی جرثقیل
- پیچگوشتی برقی و آچار
نقشه سیمکشی و راهنمای رنگ سیمها:
در اکثر برندهای معتبر بازار (مانند SAGA و Telecrane)، سیمهای خروجی از گیرنده دارای رنگبندی استاندارد بینالمللی هستند. شناخت این رنگبندی به شما کمک میکند بدون نیاز به حدس و خطا، سیستم را به مدار فرمان کنتاکتورها متصل کنید.
جدول استاندارد سیمکشی (مدلهای ساگا و تلهکرین):
| ردیف | رنگ سیم ریموت | نقش در مدار فرمان | محل اتصال |
|---|---|---|---|
| ۱ | مشکی (Black) | ورودی برق اصلی گیرنده (Line 1) | فاز ورودی برق |
| ۲ | قهوهای (Brown) | ورودی برق اصلی گیرنده (Line 2) | نول یا فاز دوم |
| ۳ | نارنجی (Orange) | سیم مشترک فرمان (Main) | خط ورودی کنتاکتور اصلی |
| ۴ | قرمز (Red) | توقف اضطراری (Stop) | مدار استوپ اضطراری |
| ۵ | زرد (Yellow) | فرمان حرکت بالا (Up) | کنتاکتور برافزایش |
| ۶ | سبز (Green) | فرمان حرکت پایین (Down) | کنتاکتور کاهش |
| ۷ | آبی (Blue) | حرکت شرق / راست (East) | کنتاکتور عرضی راست |
| ۸ | بنفش (Purple) | حرکت غرب / چپ (West) | کنتاکتور عرضی چپ |
خیلی مهم: پیش از شروع سیمکشی، حتماً کاتالوگ چسباندهشده روی بدنه رسیور خود را چک کنید. در برخی مدلها رنگبندی ممکن است تفاوت جزئی داشته باشد.

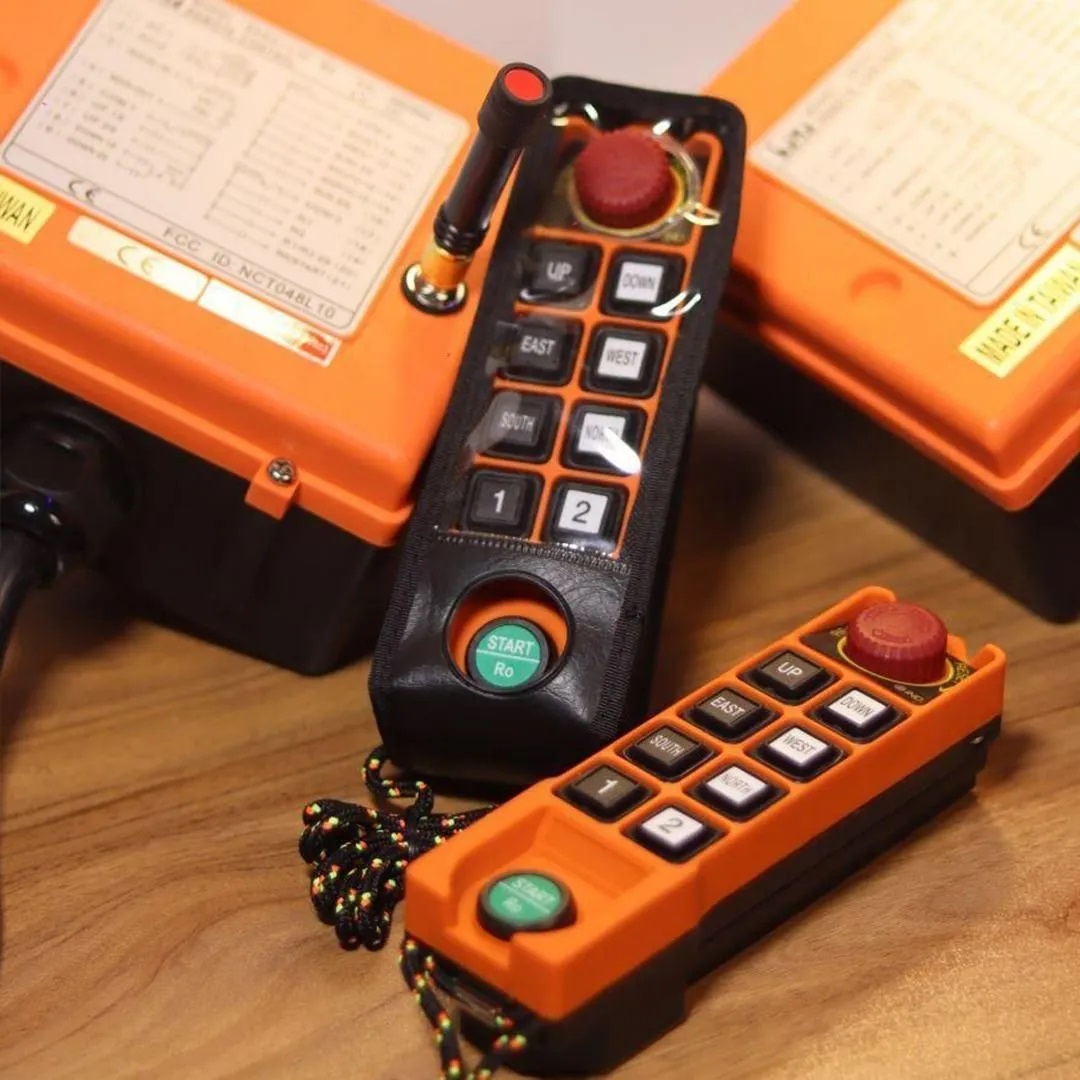

مراحل نصب ریموت کنترل جرثقیل
- ایمنسازی و قطع جریان برق: قبل از دست زدن به تابلو برق، کلید مینیاتوری اصلی را قطع کنید. با فازمتر مطمئن شوید جریانی وجود ندارد.
- مکانیابی گیرنده (رسیور RX): گیرنده را در نزدیکی تابلو برق نصب کنید. رسیور نباید در معرض حرارت، رطوبت و لرزش شدید باشد.
- نصب فیزیکی و آنتن: آنتن را طوری قرار دهید که خارج از قاب فلزی باشد تا امواج رادیویی را بدون نویز دریافت کند.
- سیمکشی مدار فرمان: مطابق نقشه جرثقیل، سیمهای گیرنده را به ترمینالهای مربوطه متصل کنید. دقت کنید که AC/DC بودن سیمها رعایت شود.
- تنظیم فرکانس و تست: فرکانس کاری را هماهنگ کرده و پس از نصب، عملکرد دکمهها را در تمامی جهتها تست کنید.
نکات کلیدی و تجربی در سیمکشی ریموت بالابر
- استوپ اضطراری: سیم قرمز باید بهگونهای باشد که با فشردن دکمه قارچی، کنتاکتور اصلی بلافاصله قطع شود.
- استفاده از سرسیم: هرگز سیمهای افشان را بدون سرسیم زیر پیچ ترمینال نبندید؛ لرزش جرثقیل باعث شل شدن و جرقه میشود.
- کدگذاری فرکانس: در سالنهای شلوغ، مطمئن شوید فرکانس دستگاهها متفاوت است تا تداخل ایجاد نشود.
