خط برق رسانی کابل و قرقره جرثقیل

سیستم برق رسانی ریل کابل و قرقره جرثقیل (C Rail)

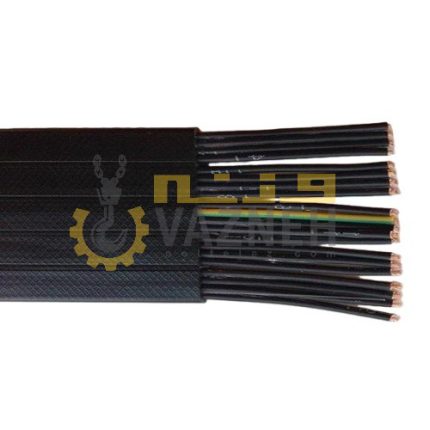

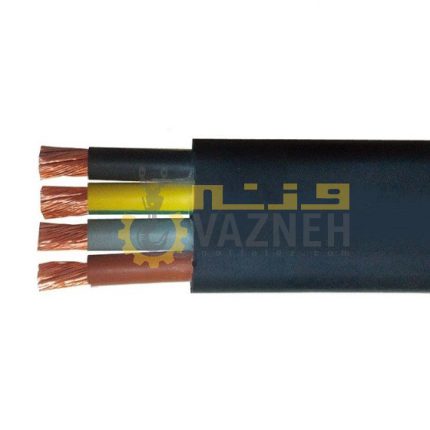

در این سیستم، کابل برق از طریق ریل مخصوص و قرقره‌های کابل در طول مسیر حرکت جرثقیل هدایت می‌شود و امکان انتقال ایمن و منظم برق به تجهیزات را فراهم می‌کند.

به منظور جلوگیری از خوردگی و سایش ریل‌ها، در ساخت این سیستم از دو نوع متریال استفاده می‌شود:

• آلومینیوم آلیاژی
• فولاد گالوانیزه

استفاده از این متریال‌ها باعث افزایش دوام، مقاومت و طول عمر سیستم برق رسانی جرثقیل در محیط‌های صنعتی می‌شود.

قطعات سیستم برق رسانی C Rail

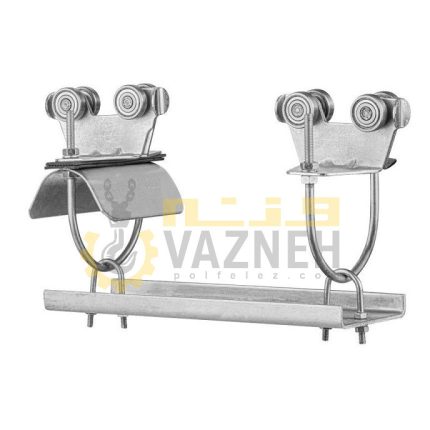

قرقره کابل

برای حمل و انتقال کابل در طول مسیر حرکت جرثقیل از قرقره کابل استفاده می‌شود.

این قرقره‌ها کابل برق را در مسیر ریل حرکت می‌دهند و مانع از کشیدگی یا آسیب دیدن کابل می‌شوند.

قرقره کابل معمولاً شامل موارد زیر است:

• ۴ عدد چرخ قرقره
• کلمپ یا گیرنده کابل

این ساختار باعث می‌شود کابل به صورت منظم و ایمن در طول مسیر جرثقیل حرکت کند.

معرفی انواع اتصالات در خط برق رسانی کابل و قرقره:

در سیستم خط برق رسانی کابل و قرقره جرثقیل از اتصالات و قطعات مختلفی برای نصب و عملکرد صحیح ریل استفاده می‌شود.

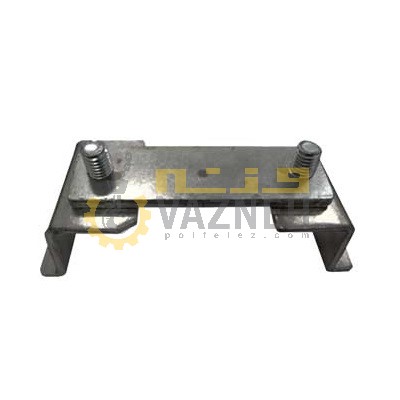

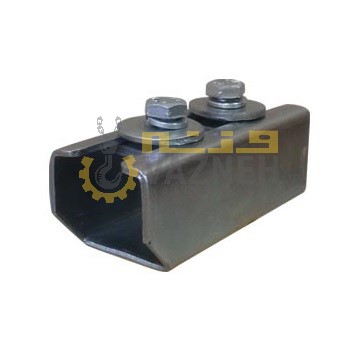

بست ریل به نبشی

ریل سیستم برق رسانی جرثقیل توسط نبشی‌هایی که در فاصله حدود ۲ متری از تیر حمال نصب می‌شوند نگهداری می‌شود.

برای اتصال ریل به این نبشی‌ها از قطعه‌ای به نام بست ریل به نبشی استفاده می‌شود.

این قطعه باعث تثبیت ریل در مسیر حرکت و افزایش استحکام سیستم برق رسانی می‌شود.

بست ریل به ریل

ریل‌های برق رسانی معمولاً در طول‌های ۴ متری تولید می‌شوند.

برای اتصال این ریل‌ها به یکدیگر از قطعه‌ای به نام بست ریل به ریل استفاده می‌شود.

این اتصال باعث می‌شود:

• لبه ریل‌ها کاملاً در یک راستا قرار بگیرند
• حرکت قرقره‌ها بدون گیرکردن انجام شود

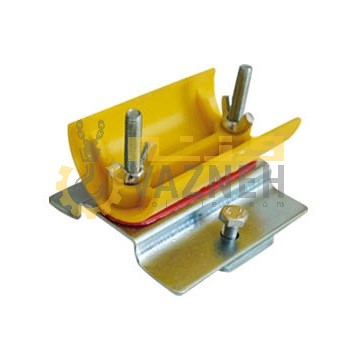

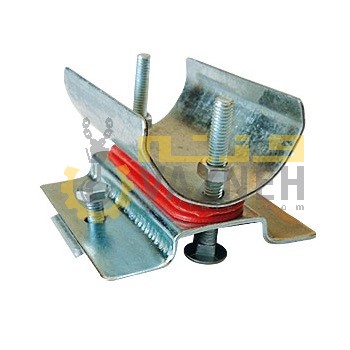

بست ابتدا و انتها

برای جلوگیری از خارج شدن قرقره‌ها از ابتدا و انتهای مسیر ریل از قطعه‌ای به نام بست ابتدا و انتها استفاده می‌شود.

این قطعه به عنوان محدودکننده حرکت قرقره‌ها عمل می‌کند.

دستک راهنمای کابل

دستک راهنمای کابل روی پل جرثقیل نصب می‌شود و وظیفه آن هدایت کابل در مسیر حرکت جرثقیل و در امتداد ریل برق رسانی است.

این قطعه باعث می‌شود کابل در مسیر صحیح حرکت کرده و از پیچ خوردگی یا آسیب دیدگی جلوگیری شود.

سیستم برق رسانی ریل و قرقره جرثقیل سقفی

با توجه به تنوع مدل‌های جرثقیل سقفی و جرثقیل دروازه‌ای، سیستم‌های برق رسانی نیز در ابعاد و ظرفیت‌های مختلف تولید می‌شوند تا با تناژ و شرایط کاری جرثقیل هماهنگ باشند.

برای افزایش مقاومت در برابر سایش و خوردگی، ریل‌های این سیستم معمولاً از دو متریال اصلی ساخته می‌شوند:

• آلومینیوم آلیاژی
• فولاد گالوانیزه

این متریال‌ها باعث افزایش دوام سیستم برق رسانی در محیط‌های صنعتی و کارگاهی می‌شوند.

اجزا و قطعات سیستم برق رسانی کابلی جرثقیل

• سی‌ریل (C Rail)
• قرقره کابل
• بست ریل به ریل
• بست ریل به نبشی
• بست ابتدا و انتها
• دستک راهنمای کابل

هر یک از این قطعات نقش مهمی در انتقال ایمن برق و حرکت منظم کابل در مسیر جرثقیل دارند.

سی ریل و قرقره جرثقیل

از سی ریل و قرقره کابل جرثقیل برای حمل و انتقال کابل در طول مسیر حرکت جرثقیل استفاده می‌شود. این سیستم از ریل C شکل و قرقره‌های کابل تشکیل شده است که کابل را در مسیر حرکت هدایت می‌کنند.

استفاده از این سیستم باعث می‌شود کابل برق بدون پیچ خوردگی و با حداقل استهلاک در مسیر حرکت جرثقیل حرکت کند.

نکات مهم در مونتاژ سیستم برق رسانی کابل و ریل جرثقیل

در هنگام نصب و مونتاژ سیستم ریل کابل و قرقره جرثقیل باید به چند نکته مهم توجه کرد:

• فاصله بین ساپورت‌ها یا نگهدارنده‌های ریل به طول سالن و وزن کابل بستگی دارد.

در طول‌های کمتر از ۲۰ متر فاصله ساپورت‌ها حدود ۲ متر در نظر گرفته می‌شود.

در طول‌های ۲۰ تا ۵۰ متر فاصله ساپورت‌ها حدود ۱٫۵ متر است.

در طول‌های بیش از ۵۰ متر این فاصله حداکثر ۱٫۲ متر در نظر گرفته می‌شود.

• ممکن است در زمان حمل و نقل ریل کابل آسیب یا تغییر شکل ایجاد شده باشد، بنابراین بهتر است قبل از نصب، با عبور دادن یک قرقره از داخل ریل‌ها صحت عملکرد آن‌ها بررسی شود.

• در محل اتصال ریل‌ها باید دقت شود که پیچ‌های بست ریل به ریل کاملاً در امتداد یکدیگر قرار بگیرند تا مسیر حرکت قرقره‌ها بدون مشکل و کاملاً هم‌راستا باشد.
