کلید فرمان جرثقیل

💥💥💥 فروش فوق العاده دسته فرمان جرثقیل سقفی 💥💥💥

کلید کنترل های جرثقیل سقفی به صورت ارگونومیک طراحی شده اند. دسته فرمان های جرثقیل مجموعه بزرگی از پیکربندی های استاندارد شاسی  جرثقیل را برای رفع نیازهای کاربران صنعتی ارائه می دهند. انواع پوش باتن جرثقیل با تعبیه دکمه فشاری مدولار از اجزای ذخیره شده مونتاژ می شوند و قیمت کلید کنترل جرثقیل را رقابتی نگه می دارند و تحویل سریع کلیدفرمان جرثقیل را تضمین می کنند. فروشندگان مجرب از کاربردهای پندانت فرمان برای انواع صنایع پرتوشیمی ، بنادر ، و نیز کلیدکنترل برای کارگاه ها و سوله های بصورت تخصصی به مشتریان خود مشاوره خرید کلید کنترل جرثقیل سقفی را میدهند. برای خرید کلید جرثقیل 2دکمه ، کلید جرثقیل 4دکمه ، کلید جرثقیل 6دکمه، کلید جرثقیل 8دکمه و کلید کنترل تک سرعته و یا کلید کنترل دوسرعته ایده آل که برای کاربردهای ساده بالابری در دسترس هستند تنها کافیست لینک و یا عکس دسته کنترل جرثقیل سقفی را به شماره های موجود ارسال نمائید، در اسرع وقت پاسخگو شما خواهیم بود و ثبت سفارش شما در مدت زمان کوتاهی انجام می گیرد . اگر به هر دلیل نیاز به مشاوره قبل از خرید کلیدفرمان جرثقیل و یا انواع دیگر کنترل جرثقیل نیاز دارید، لطفاً از نمای کلی کلید جرثقیل ارسال نمائید و یا با ما تماس بگیرید.

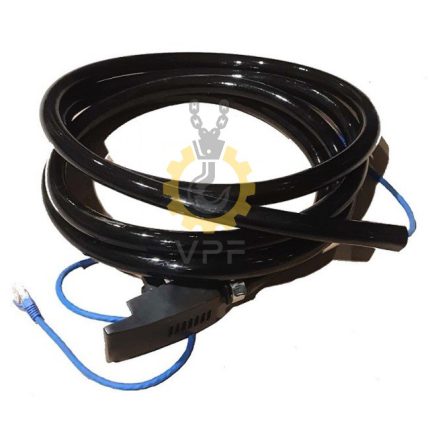

کلید فرمان جرثقیل سقفی از قطعات یدکی نظیر پوسته ، برد ماژول داخلی ، کابل گیر ، شاسی و کابل مهاردار و دکمه تشکیل شده است . کابل مهار دار دارای اندازه‌های ۱.۵ در ۶ یا ۱.۵ در ۱۲ می‌باشد . این اندازه‌ها هرچه صعودی‌تر باشند ضخامت کابل بیشتر است . مهار دار بودن کابل باعث عایق شدن آن در برابر عوامل خارجی می‌شود.

انواع کلیدفرمان جرثقیل سقفی

کلید فرمان‌های جرثقیل دو کلید ، چهار کلید و شش کلید به بالا در بازار موجود می‌باشد. این دکمه ها به صورت تک سرعته و دو سرعته  عمل می‌کنند . کلید فرمان جرثقیل سقفی از طریق کابل مهاردار به تابلو برق که بر روی پل قرار گرفته متصل می شود. با استفاده از کلید جرثقیل یا به عبارتی دیگر کلید جرثقیل کنترل از راه دور ابزاری مناسب برای کنترل و هدایت جرثقیل‌های سقفی یا دروازه‌ای است. اولین خصوصیت‎‌ مهم کلید جرثقیل آویزان این است که اپراتور می‌تواند در نزدیکی بار قرار گیرد و در وضعیت بهتری عملیات را کنترل کند همچنین اپراتور نیاز به هشداردهنده ندارد و دامنۀ خطای آن کاهش می‌یابد و خصوصیت‌های دیگر این است که با استفاده از کلید جرثقیل خطر حبس شدن و برخورد اپراتور با اجسام که در جرثقیل‌های سقفی کابین‌دار وجود دارد کاهش می یابد.

کاربرد کلید فرمان جرتقیل

عمل هدایت و کنترل اجسام را می‌توان به آسانی با استفاده از کلید جرثقیل یا پندانت فراهم ساخت . کلید جرثقیل به همراه کابل به دستگاه متصل می‌شود. طول کابل به نسبت ارتفاعی که دستگاه از محل فرمان و فاصلۀ اپراتور با دستگاه تعیین می‌شود و  حتماً نباید از حد استاندار بلندتر باشد زیرا خود کابل ابزاری خطر ساز در طول مسیر فرمان می‌باشد.

کلیدهای فرمان جرثقیل اشنایدر در دو مدل تک سرعته و دو سرعته طراحی شده اند. در کلیدهای تک سرعته موتور با یک سرعت فعال شده و شروع به کار می‌کند ولی در کلید‌های دو سرعته موتور در حالت تند و کند قابل کنترل است . باتوجه به دکمه‌های طراحی شده بر روی کلید جرثقیل امکان ارسال دستورات در جهت‌های مختلف وجود دارد .

شرایط محیطی برای استفاده و نگهداری کلیدهای جرثقیل این است که پنل‌ها می‌توانند در شرایط محیطی خشن‌کارکنند و در برابر گرما، رطوبت و ضربه مقاوم هستند درجه حفاظت این نمونه کلید جرثقیل IP65 است.

مشخصات کلید کنترل جرثقیل سقفی

• تک سرعته و دو سرعته
• بدنه عایق شده دوبل
• مقاومت در برابر ضربه و مقاومت در برابر خوردگی

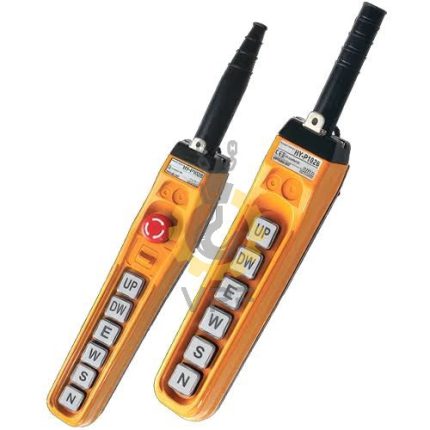

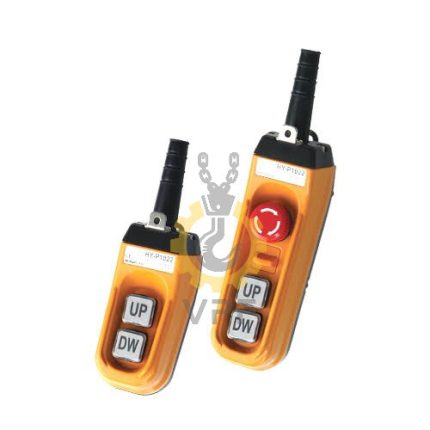

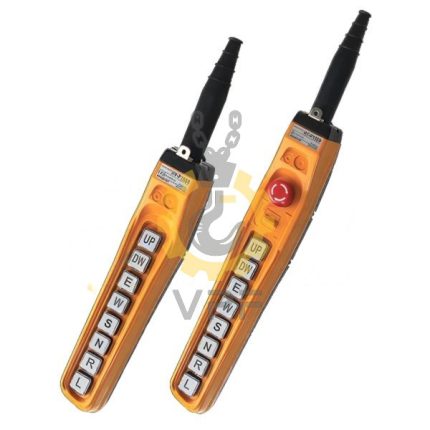

• انواع ۲، ۴، ۶، ۸ و ۱۲ دکمه‌ای
• استفاده در جرثقیل‌های برقی
• جرثقیل‌ها و بالابرهای تاور
• بالابر ثابت
• بالابر سقفی

سَری پوش باتن جهت نصب روی کلید جرثقیل با کد فنی XACA9412 و با رنگ مشکی که عملکرد این پوش باتن به صورت فنری است که روی کلید نصب شده است . استانداردهای بین المللی که برای این محصول در نظر گرفته شده است به شرح زی می‌باشد :

• CSA C22.2 No 14
• UL 508
• EN/IEC 60947-5-1
• EN/IEC 60204-32
• درجه حفاظت IP65
• طبق استاندارد IEC 60529

در هر سیستم کنترلی جرثقیل دو تابلو برق وجود دارد ، که یکی از آن‌ها مربوط به مدار بالابر و دیگری مربوط به مدار پنل کنترلی است و می‌توان از کلید فرمان جرثقیل که به صورت آویزان به آن متصل است ، برای کنترل و راه اندازی جرثقیل استفاده شود .

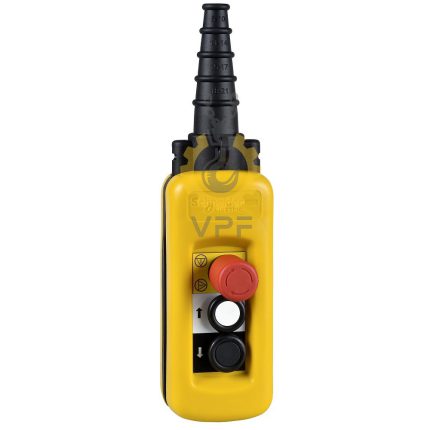

کلید جرثقیل دو دکمه تک سرعته

موادی که در ساخت بدنه و محفظه کلید جرثقیل استفاده شده است از جنس پلی پروپیلن می‌باشد. این مواد نوعی از پلیمر است که، به خاطر خصوصیت جذب رطوبت و وزن سبک در بسیاری از صنایع به کار می‌رود.  برند اشنایدر الکتریک انواع مختلفی از کلیدهای جرثقیل را باتوجه به نیاز کاربر و شرایط کار طراحی و به بازار ارائه داده است.

استاندارهای بین المللی که برای این محصول تعریف شده اند عبارت‎اند از :

EN/IEC 60204-32، EN/IEC 60947-5-1، UL 508، CSA C22.2 No 14.

کلیدهای جرثقیل دارای درجه حفاظت IP65 می‌ باشند و قابل استفاده در محیط‌های باز و بسته هستند.

کلید جرثقیل آویزان

برای ساخت کلید جرثقیل آویزان دکمه‌های آن طوری طراحی شده است که به آسانی و فشردن آرام کلید عمل می‌کند و زمانی که فشار از روی آن برداشته شود فرمان آن قطع خواهد شد. البته شستی توقف اضطراری کلید جرثقیل به این صورت عمل نمی‌کند و با فشردن شستی و برداشتن انگشت دوباره به وضعیت اول بر نمی‌گردد. شستی توقف اضطراری به رنگ قرمز، در ابعاد بزرگتر و برجسته روی کلید نصب شده است.

شستی توقف اضطراری کلیه علامت‌های جهت نما برای فرمان به هر دکمه روی کلید جرثقیل اشنایدر نصب گردیده است. اگر قاب کلید جرثقیل به هر دلیلی آسیب ببیند قابل تعویض می‌باشد.

جایگزینی شستی قرمز رنگ با شستی امرجنسی در کلید جرثقیل

هنگام استفاده از کلید جرثقیل آویزان در صنایع ریخته گری و ذوب فلزات، اپراتور باید از لباس نسوز و حفاظ صورت استفاده کند. تمام سطوح کلید جرثقیل اشنایدر برای جلوگیری از نفوذ گرد و غبار پوشش داده شده است و متعلقات آن از مواد مقاوم ضد خوردگی و عایق تشکیل می شود این کلید جرثقیل توسط زنجیر یا سیم بکسل مهار شود تا باعث کشیدگی و آسیب دیدن کابل فرمان نگردد .

سرعت جرثقیل سقفی باید مناسب با حرکت اپراتوری باشد که با کلید جرثقیل آویزان کار می‌کند به طوری که برای اپراتور خطرساز نباشد.

جرثقیل های سقفی که با کلید جرثقیل کنترل می شوند باید به ترمز حرکت خودکار مجهز باشند که در صورت افزایش سرعت بیش از حد حرکت دستگاه متوقف شود.

کلید جرثقیل باید طوری طراحی شود که باتوجه به دشواری در استفاده باعث خستگی اپراتور نگردد. کلید جرثقیل باید از لحاظ اتصالات الکتریکی فاقد هرگونه نشتی جریان باشد و به سیستم اتصال زمین متصل و در سیستم فرمان از کلید محافظ جان استفاده شود. در صورت امکان حداکثر ولتاژ کلید جرثقیل در مکان های مرطوب از ۵۰ ولت AC و ۱۲۰ ولت DC بییشتر نباشد.

جهت تعمیر روی کلید جرثقیل ابتدا باید برق اصلی قطع شود و طبق کاتالوگ اقدام به تعمیر آن کرد معمولاً قسمت‌های آسیب پذیر کلیدجرثقیل، شستی ها و کنتاکت های کمکی هستند که قابلیت تعویض هستند .

کلید جرثقیل یا صفحه کلید آویزان وسیلۀ بسیار مناسبی برای ایمنی اپراتور دستگاه می‌باشد و باعث افزایش سرعت و دقت در انجام کار می شود. این وسیله همانند سایر اجزای جرثقیل نیازمند بازرسی و تعمیر و نگهداری است تا به صورت ایمن کار کند.

مزایای کلید‌ فرمان جرثقیل

از مزیت‌های کلید فرمان نسبت به ریموت کنترل بی‌سیم در جرثقیل سقفی ارزان‌تر و با دوام‌تر هستند . از معایب کلید فرمان هم می‌توان به فرسایش و ازبین رفتن کابل مهاردار ، شرایط سخت برای اپراتور هنگام استفاده و ابعاد زیاد آن اشاره کرد . کلید فرمان اشنایدر Schneider یا دماگ از انواع آن هستند .

• کاهش هزینه ها در جابه جایی تجهیزات خطرناک
• استفاده از رنگ زرد پررنگ جهت دیدن بهتر کلید جرثقیل
• جنس بدنه پلی پروپیلن با کیفیت بالا در برابر حرارت و ضربه
• حفاظت تجهیزات جرثقیل نظیر کلیدهای فرمان، کابل ها و …
• حفاظت اپراتور در برابر هرگونه آسیب به دلیل دور بودن از تجهیزات
• کاهش زمان انتقال بدلیل تسلط بهتر در هنگام جابه جایی تجهیزات
• کاهش و یا حذف هزینه های تعویض کلید و کابل در اثر برخوردهای احتمالی و ناخواسته
• دید بهتر در جابه جایی تجهیزات به دلیل قرارگیری در موقعیت مناسب نسبت به محموله

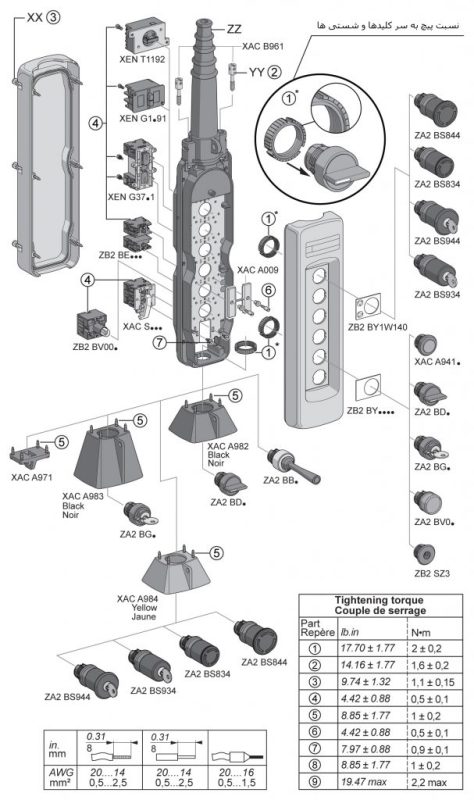

نقشه کلید فرمان جرثقیل سقفی

دستور کار نصب (میزان گشتاور، جهت مهره، مونتاژ صفحات افقی و لوازم جانبی که در کاتالوگ محصول ذکر شده است) را دنبال کنید. مونتاژ مناسب برای عملیات صحیح و به دست آوردن درجه IP اهمیت دارد.

مراحل مونتاژ را به ترتیب ( A B C , …)را انجام دهید .
میزان گشتاور  نمایش داده شده در جدول را رعایت کنید.
استفاده از تمام قطعات لازم (علائم و اختصارات، حلقه، سرپوش ها، مهره ها)

نگهداری روزمره کلید جرثقیل

بررسی کنید تمام پیچ های (XX) در قسمت پشت به طور دقیق با میزان گشتاور مشخص شده همخوانی دارند.
وضعیت و ایمنی (حلقه و پیچ ها) در انتهای محافظ (YY+ZZ+AA) بررسی شود.
شرایط محفظۀ کلید جرثقیل را بررسی کنید.
شرایط واحدهای کنترل (دکمه ها، نشانگرها و …) بررسی شود.
قطعات کنترلی را نباید روغن کاری و گریس کاری کنید.
سیم بندی باید مطابق با تمام کدهای و استانداردهای قابل اجرا انجام شود.

نقشه کنترل تک سرعته با کلید جرثقیل سقفی

با کنتاکت کمکی  ZBE2BE101+ZB2BE102که به صورت جداگانه استفاده می شود.

کنترل تک سرعته مستقیم و معکوس موتور

کنتاکت کمکی کلید جرثقیل تک سرعته

کنتاکت کمکی باز تک سرعته کلید جرثقیل یا ZB2 به عنوان اتصال کمکی در کلید جرثقیل به کار می رود و با فشار دادن دکمه کلید جرثقیل، کنتاکت کمکی فرمان گرفته و عمل می کند. این محصول دارای یک کنتاکت باز  (1NO) با عملکرد فنری است و نحوۀ اتصال این قطعه بر روی کلید جرثقیل از طریق ترمینال های پیچی میسر می شود. از جمله مزایای کنتاکت های کمکی امکان تعوض آنها در صورت خرابی است. یعنی این کنتاکت ها به گونه ای طراحی شده است که به آسانی با دو عدد پیچ قابل جدا شدن از کلید است و همچنین امکان جابجایی با کنتاکت کمکی بسته (1NC) را دارد.

کنتاکت کمکی کلید جرثقیل دو سرعته

کنتاکت کمکی دو سرعته کلید جرثقیل یا XENG با تعداد کنتاکت ۱NC+2NO به منظور اتصال کمکی و اتصال فرمان در کلید جرثقیل به کار می رود. با ایجاد اولین فشار به دکمه کلید جرثقیل کنتاکت کمکی بسته عمل می کند و با وارد نمودن فشار مجدد کنتاکت کمکی باز وصل می شود. این محصول دارای دو کنتاکت باز (۲NO) و یک کنتاکت بسته (۱NC) با عملکرد فنری است و نحوۀ اتصال این قطعه بر روی کلید جرثقیل از طریق ترمینال های پیچی امکان پذیر است. یکی از مزیت های این نمونه کنتاکت های کمکی امکان تعوض آنها در صورت خرابی است. یعنی این کنتاکت ها به شکلی طراحی شده که به آسانی با دو عدد پیچ قابل جدا شدن از کلید است و همچنین امکان جابجایی با کنتاکت های کمکی بسته(1NC) و یا باز (1NO)  را دارد.

پوش باتن یا شستی قابل نصب روی کلید جرثقیل سقفی

پوش باتن XACA9411 از سری لوازم جانبی کلید جرثقیل اشنایدر الکتریک است که به منظور نصب بر روی کلید جرثقیل طراحی شده است. رنگ سَری پوش باتن XACA مشکی بوده و قسمت فشاری آن سفید است.

سَری پوش باتن کلید جرثقیل اشنایدر الکتریک

زمانی که از این سری در کلید جرثقیل استفاده شود، درجه IP را تا IP65 بالا می برد.

نصب سری XACA9411 بسیار آسان است. وقتی که درب کلید جرثقیل را باز کرده، مهره پلاستیکی را از انتهای سری بیرون آورده و سری را در قسمت مورد نظر قرار می دهیم سپس مهرۀ پلاستیکی را از درون درب کلید جرثقیل به رزوه های سری، پیچ کرده و توسط یک پیچ گوشتی، آن را محکم می کنیم. دو شیار روی مهره وجود دارد که پیچ گوشتی به راحتی روی آنها قرار گرفته و می توان مهره را از این طریق محکم کرد. توجه داشته باشید که نباید از انبر دست جهت سفت کردن مهره استفاده نمود، زیرا احتمال آسیب رسیدن به مهره وجود دارد. همچنین جهت سفت کردن مهره به سمت راست است.

همه خصوصیات‌هایی که کلیدهای جرثقیل کلاس ۹۰۰۱ اشنایدر الکتریک، همچون ایستگاه های آویزان کنترل قطعات از راه دور دارند به شرح ذیل می باشد :

• پوش باتن‌های جاسازی شده علامت‌دار یا جهت‌دار
• پوش باتن کله قارچی قابل تنظیم
• واشرگسکت با پوشش کامل، برای حذف آلوده‌کننده‌های زیان‌آور
• جامپر برای تمام دکمه های تک سرعته (به جز انواع عمومی)، برای صرفه جویی در زمان سیم‌کشی
• اتصالات سیم خود-نگهدار فشاری برای سیم کشی آسان
• ساخته شده از ترموپلاستیک با قدرت تأثیر بالا با رتبه UL 94V ( قابلیت خود-خاموشی در برابر اشتعال )
• محفظۀ ضد آب، ضد گرد و غبار ، ضد روغن و مقاوم در برابر خوردگی که همگی مطابق با استاندارد NEMA1 3 ،R 3 X 44 و تنوع رنگ در 3 مدل
• داشتن ورودی یا مجرای سیم با اندازه ½ اینچ در بالای آویز
• تک سرعته یا دو سرعته
• قلاب آویز و آب بندی شده بیرونی قابل انتخاب
• میلۀ نگهدارنده در بالای محفظه برای جلوگیری از چرخش قلاب آویز
• نگهداری آسان تنها با یک دست
