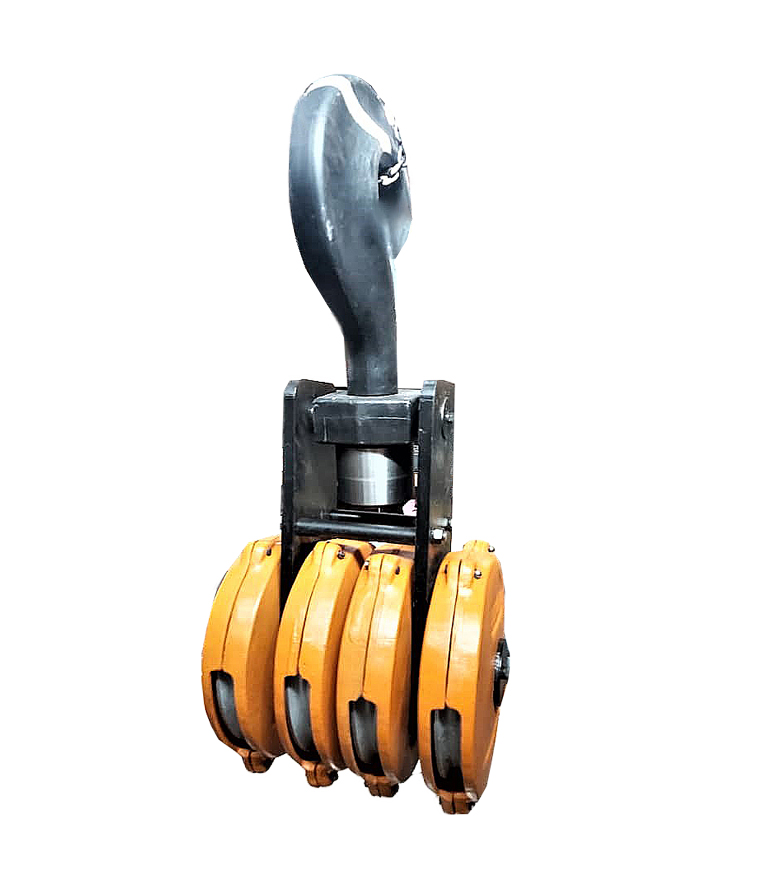

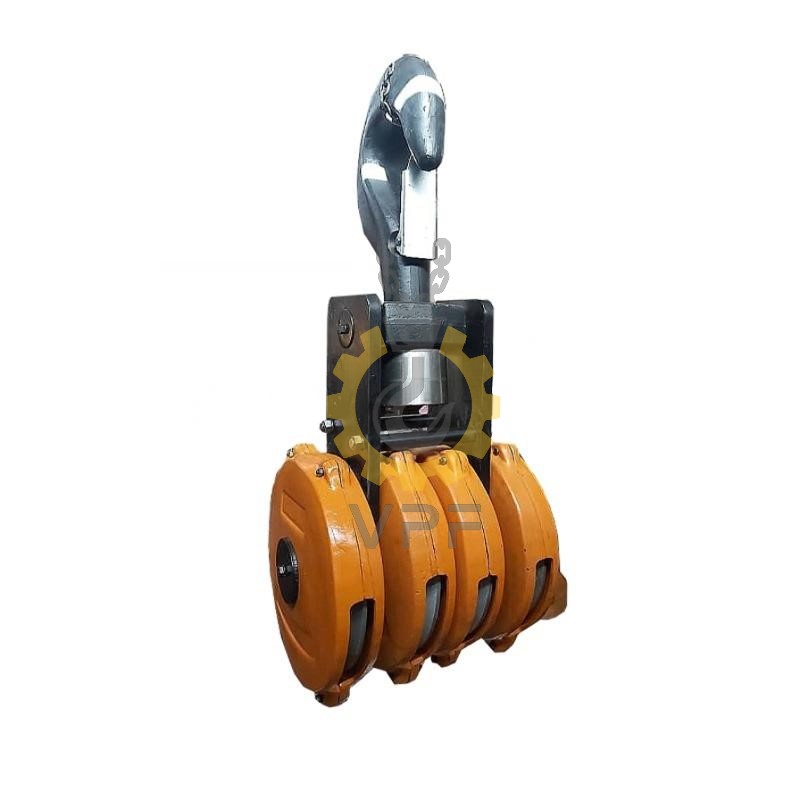

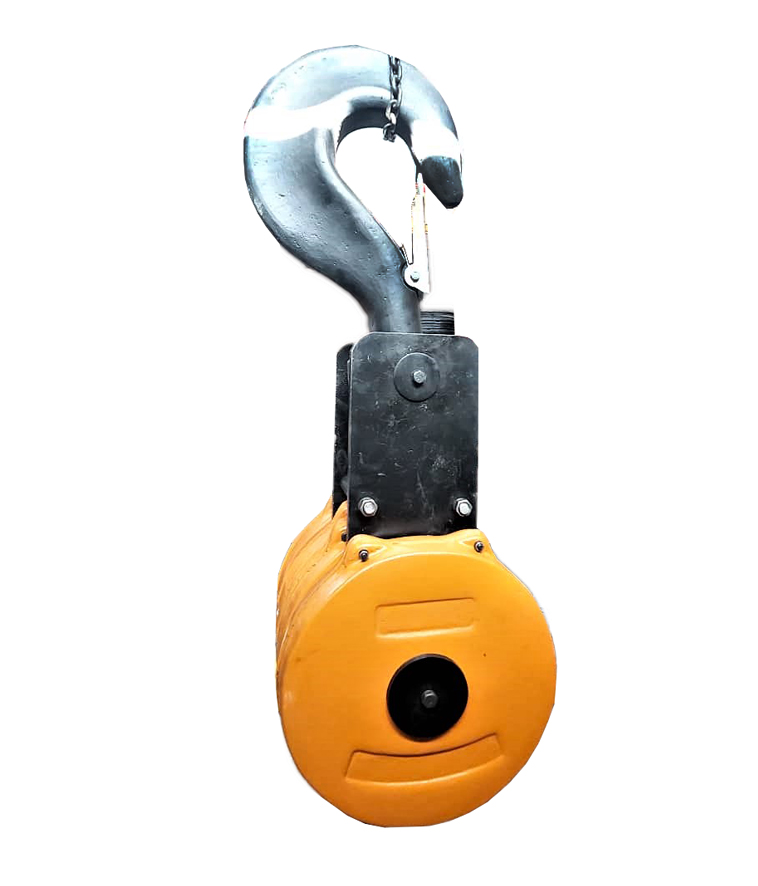

قلاب جرثقیل مدل ۸ به ۱ ظرفیت ۳۲ تن (۴-Sheave / 8-Fall)
قلاب جرثقیل مدل ۸ به ۱ ظرفیت ۳۲ تن از تجهیزات فوق‌سنگین تعلیق بار (Heavy-Duty Bottom Hook Block) است که برای سازه‌های جرثقیل سقفی، دروازه‌ای و وینچ‌های صنعتی در سخت‌ترین چرخه‌های کاری صنایع مادر (فولادسازی، ریخته‌گری، کشتی‌سازی و سالن‌های سازه‌های فلزی) مهندسی و ساخته می‌شود. این هوک‌بلاک با بهره‌گیری از آرایش ۴ قرقره تعلیق و سیستم ریوینگ ۸ به ۱ (۸ رشته باربر)، کشش وارد بر هر لاین سیم‌بکسل و درام وینچ را به یک‌هشتم کل بار کاهش می‌دهد که ضامن پایداری فوق‌العاده در حین حمل بار ۳۲ تن است.
مکانیزم ریوینگ ۸ به ۱ (۸/۱) چیست و چه مزیتی در تناژ ۳۲ تن ایجاد می‌کند؟
در ظرفیت‌های باربرداری فوق‌سنگین، تقسیم متقارن تنش مکانیکی حیاتی‌ترین فاکتور ایمنی است. سیستم ریوینگ (Reeving) ۸ به ۱ با تعبیه ۴ قرقره (Sheave) ماشین‌کاری‌شده بر روی شفت اصلی هوک بلاک عمل می‌کند. این آرایش مزایای مکانیکی شاخص زیر را فراهم می‌سازد:
- کاهش نیروی کششی خطی بر سیم‌بکسل: با تقسیم بار ۳۲ تنی میان ۸ رشته کابل، تنش کششی روی هر رشته سیم‌بکسل به کمتر از ۴ تن می‌رسد؛ این ویژگی امکان استفاده از سیم‌بکسل‌هایی با قطر بهینه‌تر و درام‌های سبک‌تر را فراهم می‌آورد.
- حذف نوسان و چرخش ناخواسته بار (Anti-Sway Performance): سیستم ۸ فال باعث توزیع متعادل نقطه مرکز ثقل شده و از بازی کردن یا حرکت آونگی بار در زمان شتاب‌گیری ترولی جلوگیری می‌کند.
- افزایش عمر مفید گیربکس و الکتروموتور وینچ: کاهش بار اعمالی به شفت خروجی وینچ به دلیل ضریب تبدیل مکانیکی ۸ برابری، استهلاک برقی و مکانیکی سیستم بالابری را به حداقل می‌رساند.
ویژگی‌های اصلی قلاب جرثقیل مدل ۸ به ۱ ظرفیت ۳۲
- ظرفیت باربری ۳۲ تن با ضریب اطمینان بالا
- ساختار مستحکم فولادی مطابق استانداردهای روز بین‌المللی
- گردان ۳۶۰ درجه برای افزایش کنترل و کاهش احتمال پیچش بار
- مقاوم در برابر سایش و دفرمگی در کارهای سنگین
- مناسب برای وینچ‌ها، جرثقیل سقفی، دروازه‌ای، بازویی و جرثقیل‌های سنگین صنعتی
مشخصات فنی قلاب ۳۲ تن مدل ۸ به ۱
| پارامتر مهندسی | مشخصه فنی و محدوده استاندارد |
|---|---|
| ظرفیت نامی باربرداری ایمن (WLL) | ۳۲ تن خالص (۳۲,۰۰۰ کیلوگرم) با ضریب اطمینان ۵:۱ |
| سیستم ریوینگ کابل | مدل ۸ به ۱ (۸ رشته سیم‌بکسل باربر / ۸ فال) |
| تعداد و متریال قرقره‌ها (Sheaves) | ۴ عدد قرقره چدن نشکن GGG / فولاد ریخته‌گری سخت‌کاری‌شده |
| متریال بدنه و شنگ قلاب | فولاد فورج آلیاژی عملیات‌حرارتی‌شده مطابق گرید V یا P (DIN 17200) |
| زاویه و سیستم گردش محوری | چرخش آزاد ۳۶۰ درجه به همراه بلبرینگ کف‌گرد صنعتی سنگین (Heavy Thrust Bearing) |
| استانداردهای بین‌المللی مرجع | DIN 15401 (تک‌شاخه) / DIN 15402 (دوشاخه رامس‌هورن) / استاندارد FEM 9.511 |
| تجهیزات ایمنی | شیطانک فولادی ضخیم با مکانیزم قفل مکانیکی ضد رهاسازی بار |
مزایای قلاب مدل ۸ به ۱
- افزایش ایمنی باربرداری
- کاهش احتمال شکست، رهاشدگی یا شکستگی بار
- افزایش عمر مفید جرثقیل
- مناسب برای بارهای حساس و نامتوازن
چرا انتخاب این مدل؟
اگر به دنبال قلابی هستید که در ظرفیت‌های بالا عملکردی مطمئن، دقیق و بدون ریسک ارائه دهد، مدل ۸ به ۱ – ظرفیت ۳۲ تن یکی از بهترین گزینه‌هاست. کیفیت ساخت بالا و تست‌های استاندارد، این محصول را به انتخابی مطمئن برای واحدهای صنعتی تبدیل کرده است.
کاربردهای قلاب جرثقیل ۳۲ تن در صنایع مختلف
صنایع فولاد و کوره‌های قوس الکتریکی
حمل پاتیل‌های مذاب، شمش‌های سنگین اسلب و بیلت با بیشترین ضریب اطمینان حرارتی و مکانیکی.
خطوط پرس و قالب‌سازی فوق سنگین
نصب و تنظیم قالب‌های چند ده تنی خودروسازی بدون هیچ‌گونه لرزش و خطای جاگذاری روی بستر پرس.
اسکله‌های بارگیری و جرثقیل‌های دروازه‌ای
تخلیه کانتینرهای سنگین و قطعات صنعتی بزرگ در محوطه‌های روباز با مقاومت در برابر پدیده‌های جوی.
پروتکل‌های HSE و تست‌های غیرمخرب (NDT) قلاب ۳۲ تن
به دلیل تناژ بالا، بررسی‌های زیر برای دریافت تأییدیه بازرسی سلامت و استاندارد الزامی است:
- تست ذرات مغناطیسی (MT) یا مایع نافذ (PT): بررسی دوره‌ای دهانه و گلویی قلاب جهت شناسایی ترک‌های خستگی میکروسکوپی.
- کنترل دهانه قلاب: افزایش دهانه بیش از ۵٪ نسبت به ابعاد استاندارد کارخانه، موجب ابطال قطعی هوک خواهد شد.
- بررسی بوش و بلبرینگ قرقره‌ها: هرگونه لقی غیرمجاز در ۴ قرقره باعث سایش نامتقارن سیم‌بکسل و خطر پارگی طناب فولادی می‌شود.
خرید قلاب ۳۲ تن از شرکت وزنه کرین
امکان ساخت سفارشی طبق ابعاد وینچ شما
طراحی سفارشی فاصله بین قرقره‌ها و تطبیق زاویه شیار با قطر سیم‌بکسل موجود در کارخانه شما.
صدور گواهی تست بار (Load Test Certificate)
ارائه سرتیفیکیت معتبر تست کشش و آنالیز متالورژی متریال فورج به همراه پلاک مشخصات فنی حک‌شده.
پشتیبانی فنی دپارتمان وزنه سرویس
تیم مهندسی شرکت وزنه پل فلز آماده نظارت بر نصب، تست زیر بار و کالیبراسیون هوک بلاک در محل پروژه شما است.
سوالات متداول درباره قلاب جرثقیل ۳۲ تن ۸ به ۱
۱. تفاوت قلاب تک‌شاخه و دوشاخه (رامس‌هورن) در تناژ ۳۲ تن چیست؟
در تناژهای بالای ۳۰ تن، معمولاً مدل‌های دوشاخه (Ramshorn Hook) به دلیل توزیع متقارن‌تر دو حلقه اسلینگ تسمه‌ای یا زنجیری پیشنهاد می‌شوند، اما بر اساس سفارش مشتری در نسخه تک‌شاخه استاندارد DIN 15401 نیز قابل پیاده‌سازی است.
۲. زمان ساخت و تحویل قلاب سفارشی ۳۲ تن چقدر است؟
با توجه به موجودی قطعات پیش‌ساخته فورج و نیاز به ماشین‌کاری دقیق شیار قرقره‌ها متناسب با قطر کابل شما، زمان تحویل معمولاً بین ۳ تا ۷ روز کاری متغیر خواهد بود.
۳. قیمت قلاب ۳۲ تن مدل ۸ به ۱ چگونه تعیین می‌شود؟
قیمت وابسته به تیپ قلاب (تک یا دوبل)، قطر قرقره‌ها، نوع برینگ‌های محوری و نوع پوشش است. برای دریافت پیش‌فاکتور رسمی لطفاً با شماره ۰۲۱۴۶۰۶۳۷۰۷ یا مدیریت فروش ۰۹۱۲۶۳۸۶۷۰۸ تماس حاصل فرمایید.
