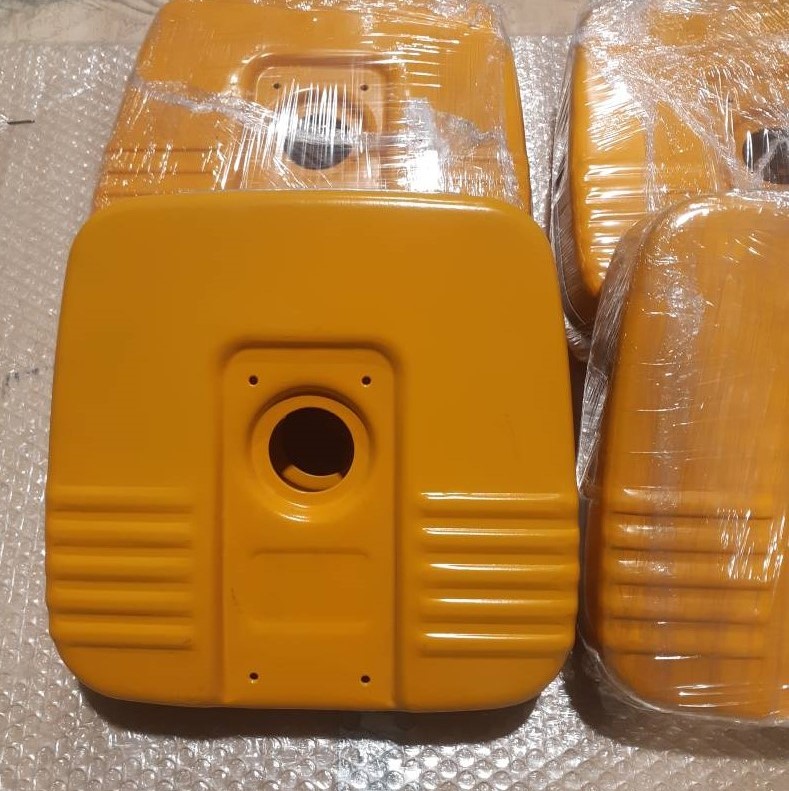

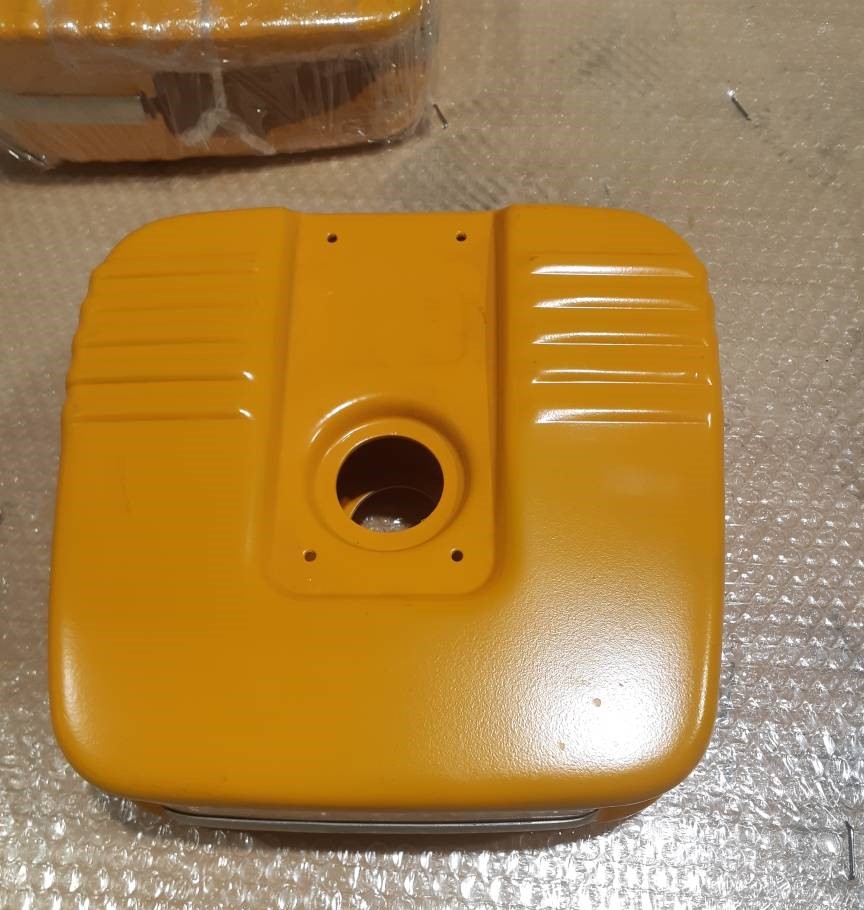

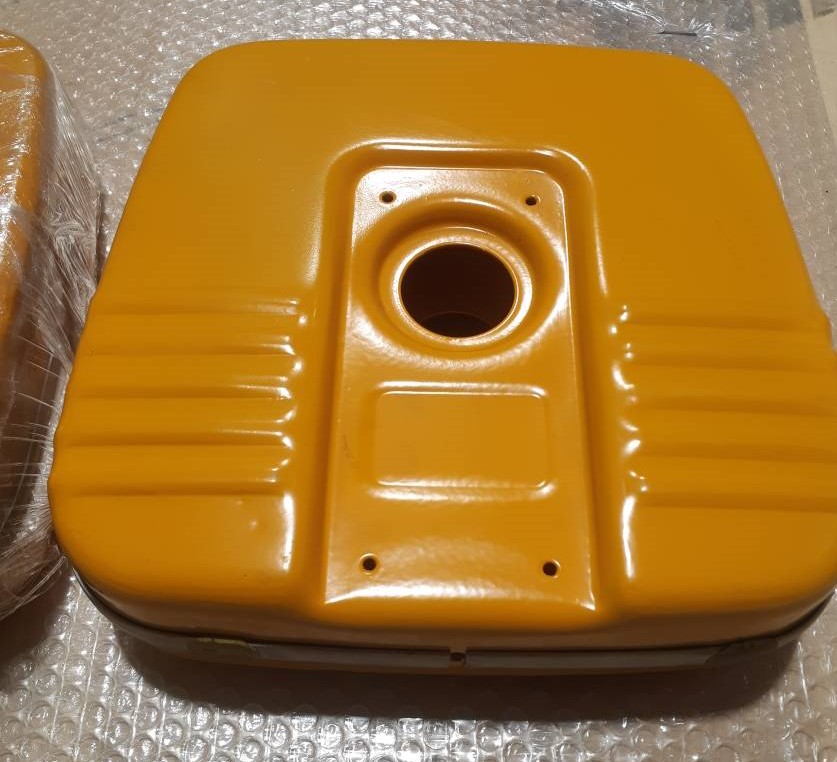

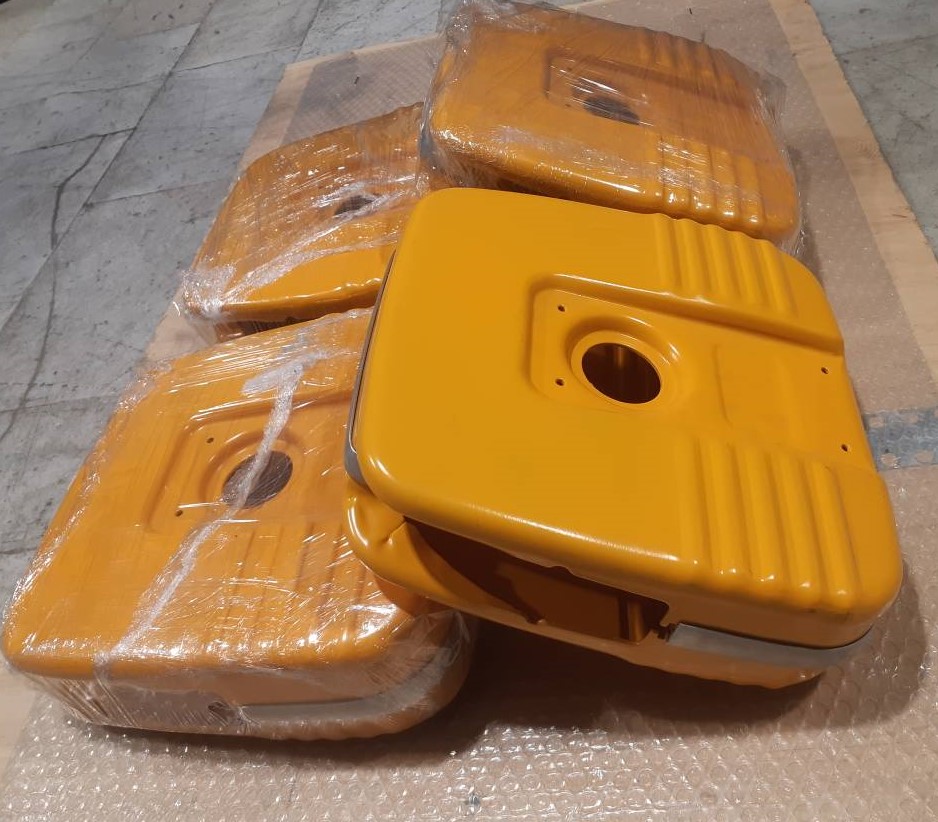

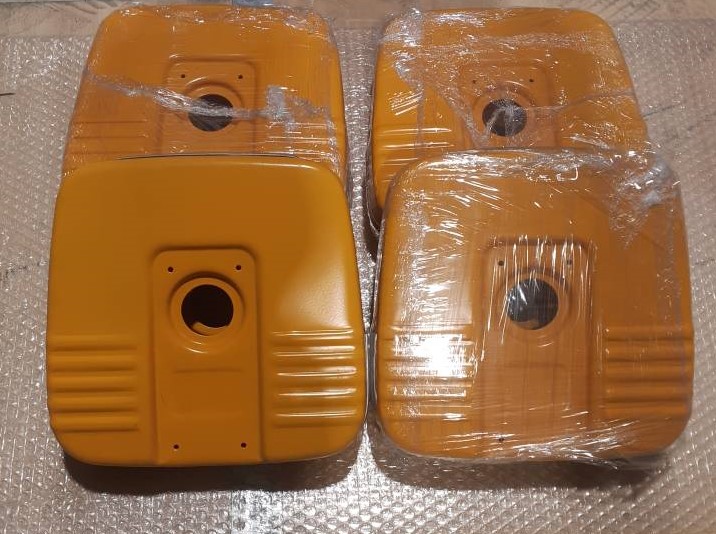

کاور قلاب ۵ تن دماگ (Demag 5 Ton Hook Block Cover)
کاور قلاب ۵ تن دماگ یکی از پرمصرف‌ترین و کلیدی‌ترین قطعات یدکی در سیستم ترولی و هوک‌بلاک بالابرهای سیم‌بکسلی سری Demag DH (به‌ویژه مدل محبوب DH 500 و DH 300) و سری جدید DR-Pro می‌باشد. این پوسته مهندسی‌شده که با پارت نامبرهای استاندارد ۸۲۹۲۰۵۴۴ و ۸۲۹۲۰۸۴۴ در اسناد فنی مانسمان دماگ (Mannesmann Demag) معرفی شده، به عنوان هوزینگ محافظ قرقره‌ها (Sheave Housing)، گارد ضدپرش سیم‌بکسل و شاسی تثبیت‌کننده محور پین و تراورس قلاب ۵ تن عمل می‌کند.
ظرفیت ۵ تن پرکاربردترین تناژ در خطوط تولید، سوله، سالن‌های تراشکاری و انبارها است؛ از این رو جرثقیل در طول شیفت‌های کاری مدام زیر بار قرار دارد. در بسیاری از موارد به علت کشش کج بار (Side Pull)، تاب خوردن هوک‌بلاک، برخورد با ستون‌ها یا خارج شدن بکسل، دیواره‌های کاور دچار شکستگی، ترک یا ساییدگی عمیق می‌شود. از آنجا که خرید یک بلوک قلاب کامل ۵ تن هزینه بسیار بالایی به سازمان تحمیل می‌کند، تأمین تکی کاور فابریک دماگ با مشخصات متالورژی اصلی، بهترین و اقتصادی‌ترین راهکار جهت اورهال دستگاه است.
مشخصات فنی و متالورژی ساخت کاور هوک ۵ تن دماگ
- شماره‌های فنی مرجع (Demag Part Numbers): کدهای رسمی ۸۲۹۲۰۵۴۴، ۸۲۹۲۰۸۴۴، ۸۲۹۲۳۸۴۴ و ۸۲۹۲۰۶۴۴ (تطابق ۱۰۰ درصدی با نقشه‌های استاندارد هویست DH 500).
- تیپ هویست و بالابر: سازگار با بالابرهای سیم‌بکسلی ۵ تن دماگ سری DH500، DH300، سری FDR و وینچ‌های پایه‌دار.
- سایز دهانه و نشیمنگاه قلاب: طراحی‌شده بر اساس مشخصات استاندارد Hook 280 دماگ.
- جنس بدنه و خواص مکانیکی: ریخته‌گری دقیق از آلیاژ چدن داکتیل گرافیتی کروی (Spheroidal Graphite Iron / GGG-40) با چقرمگی و مقاومت ضربه‌ای فوق‌العاده بالا. این آلیاژ در برابر تنش‌های کششی ناگهانی و سقوط احتمالی مقاومت کرده و بر خلاف چدن‌های معمولی بازار، دچار تردی و شکست آنی نمی‌شود.
- انطباق با سیم‌بکسل و قرقره: مهندسی‌شده برای دربرگیری قرقره‌های استاندارد با بکسل‌های سایز ۱۱ الی ۱۴ میلی‌متر، به گونه‌ای که تلرانس بین لبه پوسته و قرقره کمتر از نصف قطر سیم‌بکسل است تا امکان خروج رشته بکسل به صفر برسد.
- پوشش محافظتی: لایه رنگ صنعتی کوره‌ای الکترواستاتیک با مقاومت در برابر روغن، مواد خورنده و رطوبت محیطی در رنگ زرد ترافیکی استاندارد دماگ.
جدول مشخصات فنی و مهندسی کاور قلاب ۵ تن دماگ
| ویژگی فنی | مشخصات و جزئیات قطعه |
|---|---|
| نام قطعه صنعتی | کاور محافظ هوک‌بلاک ۵ تن دماگ (Side Cover) |
| شناسه فنی (Part Number) | ۸۲۹۲۰۵۴۴ / ۸۲۹۲۰۸۴۴ |
| برند سازگار | دماگ آلمان (Demag Cranes) |
| سری بالابرهای سازگار | بالابرهای سیم‌بکسلی سری DH500 و سری DR |
| جنس آلیاژ | چدن داکتیل نشکن (GGG40) صنعتی |
| قطعات مکمل | آستین اسپیسر ۵ تن، پیچ‌های کالیبره، پین تراورس |
| موقعیت نصب | پوسته جانبی (راست و چپ) هوک‌بلاک |
| کنترل کیفی | تست ابعادی دقیق و آزمون ترک‌یابی مغناطیسی (MT) |
ویژگی‌های کاور قلاب ۵ تن دماگ
- طراحی دقیق مطابق استانداردهای Demag
- مقاومت بالا در برابر سایش و ضربه
- عدم تغییر شکل در دمای زیاد یا محیط‌های صنعتی
- نصب آسان و بدون نیاز به ابزار تخصصی
- محافظت از رنگ، بدنه و ساختار قلاب ۵ تن
کاربرد کاور قلاب دماگ ۵ تن
این کاور در محیط‌هایی مانند کارگاه‌ها، کارخانجات، صنایع فلزی، خطوط مونتاژ و انبارهای صنعتی استفاده می‌شود. نصب کاور باعث جلوگیری از تماس مستقیم قلاب با تجهیزات و افزایش حفاظت فیزیکی آن در محیط‌های پرتردد می‌شود.
مزایا کاور قلاب ۵ تن دماگ
۱. جلوگیری صددرصدی از دررفتگی سیم‌بکسل (Anti-Derailment): طراحی دیواره داخلی کاور به نحوی است که فاصله‌ای ایمن و کنترل‌شده با شیار پولی ایجاد می‌کند؛ بنابراین در زمان شوک بار یا شل شدن کابل، بکسل هرگز بین قرقره و شاسی گیر نمی‌کند.
۲. حفاظت ایمنی اپراتور (انطباق با OSHA): دسترسی مستقیم به قرقره چرخان را مسدود کرده و از خطرات لهیدگی انگشتان یا گیر کردن لباس کارگر در نقطه چرخش پولی جلوگیری به عمل می‌آورد.
۳. تثبیت محور اسپیسر و بلبرینگ‌ها: این کاور به همراه آستین اسپیسر قلاب ۵ تن، فاصله افقی میان لنگه‌های هوک‌بلاک را ثابت نگه داشته و مانع از سایش لبه قرقره به بدنه فلزی می‌شود.
۴. محافظت در برابر پاشش جرقه و آلودگی: در محیط‌های ریخته‌گری، جوشکاری و برشکاری، از پاشش ذرات داغ فلز روی شیار قرقره و گریس بلبرینگ‌ها جلوگیری می‌کند.
چه زمانی تعویض کاور قلاب ۵ تن دماگ الزامی است؟
بازرسی‌های دوره‌ای هوک‌بلاک بر اساس استانداردهای بازرسی جرثقیل (مانند ASME B30.2) نیازمند توجه به موارد زیر است:
- بروز شکستگی، لب‌پریدگی یا ترک‌خوردگی در اطراف سوراخ پین‌ها و جای پیچ‌های کاور.
- ایجاد شیارهای عمیق بر اثر اصطکاک سیم‌بکسل با بدنه داخلی کاور به دلیل باربرداری‌های مایل مداوم.
- تاب برداشتن صفحات جانبی که باعث سایش پوسته به دیواره قرقره و سفت شدن چرخش آن می‌شود.
- خوردگی شدید شیمیایی یا تغییر فرم ناشی از سقوط هوک‌بلاک روی زمین.
خطرات استفاده از کاورهای متفرقه و غیراستاندارد در ظرفیت ۵ تن
استفاده از کاورهای ریخته‌گری‌شده متفرقه و بدون کد فنی دارای معایب زیر است:
- عدم هم‌محوری سوراخ‌ها: با کوچک‌ترین خطای تراشکاری، پین تراورس و قرقره کج شده و بلبرینگ‌ها ظرف مدت کوتاهی خرد می‌شوند.
- جنس شکننده (چدن خاکستری معمولی): در برابر اولین ضربه به پالت یا قطعه کار در ارتفاع، پوسته شکسته شده و خطر سقوط قطعه به پایین وجود دارد.
- افزایش استهلاک سیم‌بکسل: زبری سطوح داخلی کاورهای بی‌کیفیت موجب ساییدگی و ریش‌ریش شدن سیم‌بکسل‌های گران‌قیمت آلمانی می‌شود.
قیمت کاور قلاب ۵ تن دماگ
قیمت این قطعه بر اساس متغیرهای زیر محاسبه می‌شود:
- نوع محصول: تأمین قطعه فابریک کمپانی Demag آلمان با بسته‌بندی شرکتی یا نسخه ساخت داخل بر پایه مهندسی معکوس فوق‌دقیق و آلیاژ داکتیل.
- نحوه سفارش: سفارش تکی لنگه کاور یا ست کامل دوطرفه همراه با بوش‌ها، اتصالات و اسپیسرها.
- نوسانات ارزی در قطعات وارداتی اصل اروپا.
خرید کاور قلاب ۵ تن دماگ
در وزنه‌کرین، کاور قلاب دماگ در کیفیت اصلی، ابعاد استاندارد و کاملاً مطابق مدل‌های ۵ تن Demag ارائه می‌شود.
برای دریافت قیمت، مشاوره یا ثبت سفارش با تیم کارشناسی ما تماس بگیرید.
چرا خرید کاور قلاب دماگ از وزنه کرین؟
مجموعه تخصصی «وزنه کرین» (شرکت وزنه پل فلز) با ۳۰ سال سابقه در عرصه جرثقیل‌های صنعتی و بالابرهای اروپایی تضمین می‌کند:
- تضمین پارت نامبر و تطابق ابعادی: ارسال دقیق قطعه مطابق کدهای ۸۲۹۲۰۵۴۴ و ۸۲۹۲۰۸۴۴ بدون نیاز به تغییرات یا تراشکاری مجدد در محل کارگاه.
- موجودی انبار و ارسال ۲۴ ساعته: به حداقل رساندن زمان توقف خطوط تولید کارخانجات.
- پشتیبانی فنی و مهندسی در وزنه سرویس: امکان ارسال تیم فنی جهت مونتاژ، تعویض قرقره‌ها، پرس پین و تست سلامت هوک‌بلاک در سراسر کشور.
- امکان ارائه کلیه متعلقات مکمل: تأمین همزمان آستین اسپیسر، مفصل بالا، شیطانک و مهره‌های قفل‌کننده فابریک دماگ.
سوالات متداول کاربران (FAQ)
۱. آیا کاور قلاب ۵ تن دماگ روی تمام بالابرهای ۵ تن دماگ قابل نصب است؟
این کاور مشخصاً برای بالابرهای سیم‌بکسلی سری DH500، DH300 و برخی مدل‌های DR طراحی شده است. چنانچه بالابر شما از سری‌های زنجیری (مانند PK یا DC) باشد، پوسته متفاوتی دارد که با تماس با کارشناسان وزنه کرین قطعه متناسب به شما معرفی می‌گردد.
۲. تفاوت پارت‌نامبرهای ۸۲۹۲۰۵۴۴ و ۸۲۹۲۰۸۴۴ چیست؟
این شماره‌ها مربوط به لنگه‌های چپ، راست یا نسخه‌های متقارن با پروفیل جینت بالایی در تیپ‌های مختلف مونتاژ DH500 هستند که بر اساس نقشه فنی هویست شما تعیین می‌شوند.
۳. آیا امکان خرید کاور به همراه آستین اسپیسر و پیچ‌ها وجود دارد؟
بله؛ وزنه کرین امکان ارسال ست کامل هوک‌بلاک شامل هر دو لنگه کاور، آستین اسپیسر قلاب ۵ تن، پیچ‌های مربوطه و بوش‌های فاصله‌انداز را دارد.
۴. برای مشاوره فنی و استعلام قیمت با چه شماره‌هایی تماس بگیریم؟
جهت ارتباط مستقیم با واحد قطعات یدکی و فروش وزنه کرین:
تلفن‌های دفتر مرکزی: ۰۲۱۴۶۰۶۳۷۰۷ و ۰۲۱۴۶۰۶۳۷۰۸
کارشناس ارشد فروش و ارسال تصویر در پیام‌رسان‌ها: ۰۹۱۲۶۳۸۶۷۰۸
