ویدیوی آموزش کار با ریموت کنترل پمپ بتن
در ویدیوی زیر نحوه کار با ریموت کنترل پمپ بتن و نکات مهم استفاده از آن را مشاهده میکنید. پیشنهاد میشود اپراتورها قبل از شروع کار، ویدیو را با دقت ببینند و سپس عملکرد ریموت را در شرایط ایمن بررسی کنند.
در پروژههای بتنریزی، ریموت کنترل فقط یک وسیله برای روشن و خاموش کردن پمپ نیست؛ بلکه اپراتور با کمک آن، عملکرد دستگاه، سرعت پمپاژ و در برخی مدلها مسیر حرکت یا دیگر تجهیزات متصل به پمپ را کنترل میکند. به همین دلیل، آشنایی با نحوه استفاده صحیح از ریموت میتواند از توقف ناگهانی پروژه، آسیب به دستگاه و بروز حوادث جلوگیری کند.
در این مقاله، آموزش ریموت کنترل پمپ بتن را به زبان ساده اما تخصصی بررسی میکنیم. همچنین درباره آمادهسازی ریموت، نحوه شروع کار، استفاده از دکمه توقف اضطراری، نگهداری صحیح و عیبیابی ایرادهای متداول توضیح میدهیم.
توجه مهم: چیدمان دکمهها و روش جفتسازی در ریموتهای مختلف ممکن است با یکدیگر تفاوت داشته باشد. بنابراین، دفترچه راهنمای همان مدل و دستورالعمل سازنده، همیشه مرجع اصلی کار با دستگاه است.
ریموت کنترل پمپ بتن چیست و چرا اهمیت دارد؟
ریموت کنترل پمپ بتن یک سیستم رادیویی صنعتی شامل فرستنده و گیرنده است که به اپراتور امکان میدهد از فاصلهای امن، حرکت بوم، چرخش دکل، سرعت پمپاژ و عملکرد پمپ را کنترل کند. برخلاف کنترل کابلی، ریموت اپراتور را از نزدیکی دستگاه و نقاط خطر دور نگه میدارد و دید بهتری برای هدایت بوم و محل تخلیه بتن ایجاد میکند.
اجزای اصلی ریموت پمپ بتن
۱) فرستنده یا کنترل دستی
بخشی که اپراتور در دست میگیرد و معمولاً شامل این اجزاست:
- جویاستیکها برای حرکت بوم و دکل
- دکمههای فشاری برای استارت/استاپ پمپ و عملکردهای کمکی
- سلکتورها و کلیدهای انتخاب حالت
- دکمه توقف اضطراری (Emergency Stop)
- چراغهای وضعیت، نمایشگر یا LED باتری
- محفظه باتری
۲) گیرنده ریموت
گیرنده روی پمپ بتن نصب میشود و فرمانهای رادیویی فرستنده را دریافت کرده و به مدار فرمان، شیرهای برقی یا سیستم کنترل دستگاه منتقل میکند. اگر ریموت روشن باشد، ولی گیرنده برق نداشته باشد یا آنتن آن آسیب دیده باشد، هیچ فرمانی به پمپ منتقل نمیشود.
بنابراین در عیبیابی، فقط خود ریموت دستی را بررسی نکنید؛ سیمکشی گیرنده، تغذیه، آنتن و مدار فرمان نیز به همان اندازه اهمیت دارند.
رایجترین مدلهای ریموت پمپ بتن در بازار ایران
| برند/مدل | نوع کنترل | ویژگی شاخص |
|---|---|---|

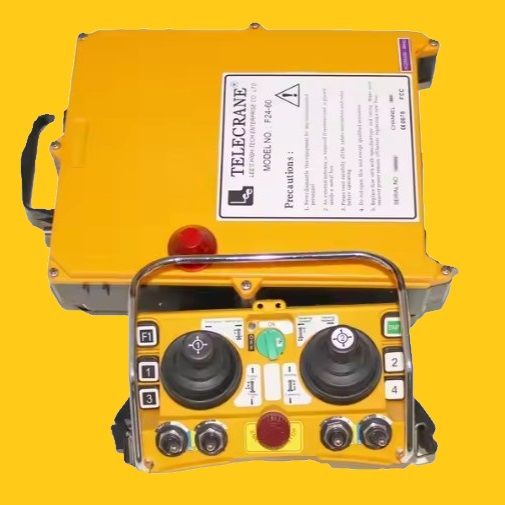

| Telecrane F24-60 | دو جویاستیک دو محوره ۵ پله + دکمهها | برد تا ۱۰۰ متر، پرکاربرد برای پمپ بتن و تاورکرین |
| SAGA L40 / L40A | جویاستیک صنعتی | مناسب پمپ بتن، تاورکرین و جرثقیل |
| رادیویی صنعتی | رایج روی Putzmeister، Schwing، SANY، Zoomlion، XCMG و KCP | |

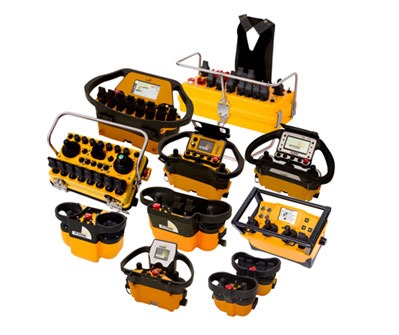

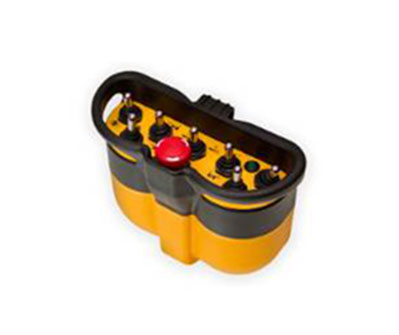

| Hetronic / Autec / Elka | رادیویی صنعتی | برندهای پرتکرار در تعمیرات و تأمین قطعات |
| LCC Q9000 | جویاستیک ۸ جهته و ۵ سرعته | بدنه با کلاس حفاظتی IP65، مناسب پمپ شوئینگ و تاورکرین |
قبل از استفاده از ریموت پمپ بتن چه بررسیهایی لازم است؟
- بررسی بدنه ریموت: ترکخوردگی، شکستگی، نفوذ آب، آلودگی سیمانی یا گیرکردن دکمهها وجود نداشته باشد.
- بررسی باتری: ضعیفبودن باتری، شایعترین علت کاهش برد و قطعووصلشدن فرمان است. باتری بادکرده، نشتیدار یا داغ را فوراً تعویض کنید.
- بررسی گیرنده و آنتن: گیرنده برق داشته باشد و چراغ وضعیت آن حالت عادی را نشان دهد. آنتن نباید شل، شکسته یا پوشیده از فلز و آلودگی باشد.
- پیداکردن دکمه توقف اضطراری: قبل از شروع کار، محل دقیق Emergency Stop را بهخاطر بسپارید.
- تخلیه محدوده خطر: مسیر شیلنگ، محل خروج بتن و قسمتهای متحرک باید خالی از افراد باشد.
آموزش مرحلهبهمرحله کار با ریموت کنترل پمپ بتن
مرحله ۱: آمادهسازی دستگاه
از آمادهبهکار بودن پمپ بتن، میزان سوخت یا برق، وضعیت روغن هیدرولیک و اتصال صحیح شیلنگها مطمئن شوید. اگر دستگاه کلید انتخاب حالت Local/Remote دارد، آن را روی حالت Remote قرار دهید. در برخی مدلها تا زمانی که این کلید روی Remote نباشد، ریموت هیچ فرمانی اجرا نمیکند.
مرحله ۲: نصب باتری و روشنکردن ریموت
باتری شارژشده را با رعایت قطب مثبت و منفی در محفظه مخصوص قرار دهید. سپس ریموت را مطابق روش سازنده روشن کنید. اگر چراغ یا نمایشگر روشن نشد، ابتدا باتری و اتصالات را بررسی کنید. در صورت سلامت باتری، ممکن است کلید روشن/خاموش، فیوز، مدار تغذیه یا برد الکترونیکی دچار مشکل شده باشد.
مرحله ۳: برقراری ارتباط با گیرنده
در برخی مدلها ارتباط ریموت و گیرنده بعد از روشنشدن بهصورت خودکار برقرار میشود و در برخی دیگر به جفتسازی یا Pairing نیاز است. اگر ارتباط برقرار نشد، فشار مکرر دکمهها مشکل را حل نمیکند. این موارد را بررسی کنید:
- روشنبودن گیرنده
- سالمبودن آنتن فرستنده و گیرنده
- هماهنگبودن فرستنده و گیرنده
- غیرفعالبودن حالت توقف اضطراری
- قرارداشتن کلید دستگاه روی حالت Remote
- نبود خطا در مدار فرمان یا شیرهای برقی
مرحله ۴: تست فرمانها
پس از برقراری ارتباط، فرمانها را یکبهیک و با کمترین سرعت آزمایش کنید. ابتدا از فرمانهای ساده شروع کنید و واکنش دستگاه را زیر نظر بگیرید. در صورت مشاهده تأخیر، حرکت ناگهانی، صدای غیرعادی یا اجرای ناقص فرمان، کار را متوقف کنید.
مرحله ۵: شروع پمپاژ
شروع پمپاژ باید تدریجی باشد. از فشار ناگهانی دکمهها یا حرکت سریع جویاستیک خودداری کنید؛ چون افزایش ناگهانی فشار ممکن است باعث ضربه به مدار هیدرولیک، حرکت کنترلنشده شیلنگ یا گرفتگی مسیر بتن شود. اپراتور باید دید مستقیم به خروجی بتن داشته باشد. اگر دید وجود ندارد، یک فرد آموزشدیده در محل خروجی حضور داشته باشد و با اپراتور از طریق رادیو یا صدا هماهنگ شود.
مرحله ۶: پایان کار
پس از اتمام بتنریزی، پمپ را طبق روال کارخانه متوقف کنید، دکل را در وضعیت ایمن قرار دهید و در نهایت ریموت را خاموش کنید. در صورت نیاز، باتری را جدا کرده و ریموت را از آلودگی بتن و رطوبت دور نگه دارید.
راهنمای عملکرد دکمهها و جویاستیکها
تخصیص دقیق هر دکمه در مدلهای مختلف متفاوت است، اما ساختار رایج در ریموتهای پمپ بتن به این صورت است:
| کنترل | عملکرد متداول | نکته اپراتوری |
|---|---|---|
| کلید چرخشی / Rotary Key | روشنکردن و قفلکردن ریموت | در صورت عدم قطع کامل، ممکن است فرمان ناخواسته صادر شود |
| جویاستیک چپ | حرکت بخش اول بوم، چرخش دکل یا باز/بستهکردن | حرکت را آرام و پلهای شروع کنید |
| جویاستیک راست | حرکت بخشهای بعدی بوم و جهت تخلیه بتن | حتماً قبل از حرکت، مسیر بوم را از نظر وجود مانع و افراد بررسی کنید |
| دکمه استارت/استاپ پمپ | شروع یا قطع پمپاژ | قطع ناگهانی پمپ با دکمه معمولی، فشار خط بتن را تخلیه نمیکند |
| کلید افزایش/کاهش سرعت | تنظیم دور موتور یا دبی پمپ | برای بتن با اسلامپ پایین، افزایش ناگهانی سرعت میتواند به خط ضربه بزند |
| دکمه بوق / هشدار | اعلام حرکت یا هشدار به پرسنل | قبل از حرکت بوم یا شروع پمپاژ از آن استفاده کنید |
| دکمه توقف اضطراری | قطع فوری فرماندهی | فقط در شرایط خطر واقعی فشار دهید |
دکمه توقف اضطراری پمپ بتن چه کاربردی دارد؟
دکمه توقف اضطراری برای شرایطی طراحی شده که ادامه کار میتواند خطر جدی برای پرسنل یا دستگاه ایجاد کند؛ از جمله:
- حرکت شلاقی یا کنترلنشده شیلنگ بتن
- گیرکردن فیزیکی یکی از دکمههای ریموت
- اجرای ناخواسته یا برعکس یک فرمان
- مشاهده نشتی روغن هیدرولیک یا خرابی سیستم هیدرولیک
- ورود افراد غیرمجاز به محدوده خطر دکل و لوله
- قطع ناگهانی دید اپراتور از محل تخلیه بتن
- صدای کوبش یا لرزش غیرعادی پمپ
عیبیابی رایج ریموت کنترل پمپ بتن
| مشکل | علت محتمل | اقدام پیشنهادی |
|---|---|---|
| ریموت روشن نمیشود | باتری خالی، قطب اشتباه، خرابی کلید یا برد تغذیه | باتری را بررسی و در صورت سلامت، ریموت را نزد تعمیرکار متخصص ببرید |
| ریموت روشن است ولی فرمان اجرا نمیشود | عدم ارتباط با گیرنده، فعالبودن E-Stop، حالت Remote نبودن دستگاه | گیرنده، آنتن، حالت Remote و E-Stop را چک کنید |
| برد ریموت کم شده است | باتری ضعیف، آسیب آنتن، مانع فلزی، تداخل فرکانسی | ابتدا باتری، سپس آنتن و گیرنده را بررسی کنید |
| فرمان برعکس یا ناخواسته اجرا میشود | سیمکشی غلط، خرابی رله، تداخل یا گیرکردن دکمه | فوراً کار را متوقف و توسط متخصص عیبیابی کنید |
| جویاستیک واکنش ندارد | خرابی سنسور نقطه خنثی، رله خروجی یا برد | ریموت را باز نکنید؛ به مرکز تخصصی تعمیرات ارجاع دهید |
| ریموت خیس شده است | نفوذ آب به برد و مدار داخلی | باتری را فوراً جدا و ریموت را روشن نکنید؛ قبل از استفاده باید توسط متخصص بررسی شود |
نکات نگهداری و افزایش عمر ریموت پمپ بتن
- بعد از هر شیفت، ریموت را با پارچه خشک و تمیز پاک کنید.
- ریموت را بدون محافظ روی دستگاه، داخل کابین یا زیر نور مستقیم آفتاب رها نکنید.
- از باتری و شارژر استاندارد و مورد تأیید سازنده استفاده کنید.
- باتری را بهصورت کاملاً خالی برای مدت طولانی نگهداری نکنید.
- هرگز سیستمهای ایمنی، E-Stop یا سنسور نقطه خنثی جویاستیک را بایپس نکنید.
- قبل از شروع هر پروژه، عملکرد ریموت و گیرنده را در شرایط ایمن تست کنید.
- تنظیم فرکانس، کددهی و تعمیر برد داخلی را حتماً به متخصص بسپارید.
سؤالات متداول
آیا هر ریموتی روی هر پمپ بتن نصب میشود؟
خیر. ریموت و گیرنده باید از نظر فرکانس، کدگذاری، تعداد کانال، ولتاژ تغذیه، نوع گیرنده و پروتکل ارتباطی با یکدیگر و با مدار فرمان پمپ بتن سازگار باشند. هر ریموتی را نمیتوان بدون بررسی روی هر پمپی بهکار گرفت.
علت کمشدن برد ریموت پمپ بتن چیست؟
در بیشتر مواقع باتری ضعیف اولین عامل است. بعد از آن باید آنتن فرستنده و گیرنده، وجود مانع فلزی، تداخل فرکانسی و سلامت گیرنده بررسی شود.
آیا ریموت خیسشده را میتوان دوباره روشن کرد؟
خیر. در صورت نفوذ آب یا رطوبت، ابتدا باتری را جدا کرده و ریموت را روشن نکنید. روشنکردن ریموت خیس میتواند باعث سوختن برد شود. قبل از استفاده، باید توسط متخصص خشک و بررسی شود.
روش جفتسازی ریموت با گیرنده چگونه است؟
روش Pairing در هر مدل متفاوت است. برخی مدلها پس از روشنشدن بهصورت خودکار با گیرنده ارتباط برقرار میکنند و برخی دیگر نیاز به کددهی و جفتسازی دستی دارند. دفترچه همان مدل، مرجع اصلی انجام این کار است.
چرا بعد از توقف اضطراری، نباید شیلنگ را بلافاصله باز کرد؟
چون توقف اضطراری موتور و جریان روغن را قطع میکند، اما فشار موجود در خط بتن را تخلیه نمیکند. بازکردن اتصالات تا زمانی که فشار خط کاملاً افت نکرده باشد، بسیار خطرناک است.
نیاز به ریموت پمپ بتن یا مشاوره انتخاب دارید؟
وزنهکرین تأمینکننده تخصصی ریموت کنترلهای صنعتی پمپ بتن، تاورکرین و جرثقیل است. برای مشاهده مدلهای Telecrane، SAGA، Hetronic و سایر برندها وارد دستهبندی زیر شوید:
برای دفترچه، کاتالوگ فارسی و راهنمای نصب، کاتالوگ ساگا را نیز ببینید:
👉 دانلود کاتالوگ فارسی ریموت ساگا
اگر ریموت شما خراب شده یا نیاز به سرویس و تعمیرات تخصصی دارید، از سایت خدمات فنی ما کمک بگیرید:
.
آموزش ریموت کنترل پمپ بتن بهصورت مرحلهبهمرحله
آمادهسازی دستگاه
ابتدا از آمادهبهکار بودن پمپ بتن، وجود سوخت یا برق کافی، وضعیت روغن هیدرولیک و اتصال صحیح شیلنگها مطمئن شوید. اگر دستگاه دارای کلید انتخاب حالت Local/Remote است، آن را مطابق دستورالعمل در حالت کنترل از راه دور قرار دهید.
در برخی مدلها تا زمانی که کلید دستگاه روی حالت Remote قرار نگیرد، ریموت نمیتواند فرمانها را اجرا کند.
نصب باتری و روشن کردن ریموت
باتری شارژشده را در محل مخصوص قرار دهید و از درست بودن قطبهای مثبت و منفی مطمئن شوید. سپس ریموت را طبق روش اعلامشده توسط سازنده روشن کنید.
پس از روشن شدن، چراغ یا نمایشگر ریموت را بررسی کنید. اگر چراغ روشن نمیشود، ابتدا باتری و اتصالات آن را بررسی کنید. در صورت سالم بودن باتری، احتمال خرابی کلید روشن و خاموش، فیوز، مدار تغذیه یا برد الکترونیکی وجود دارد.
برقرار ارتباط با گیرنده
در ریموتهای مختلف، ارتباط میان فرستنده و گیرنده به روشهای متفاوتی انجام میشود. برخی مدلها پس از روشن شدن بهصورت خودکار با گیرنده ارتباط برقرار میکنند و برخی دیگر به جفتسازی یا Pairing نیاز دارند.
اگر ریموت و گیرنده با یکدیگر ارتباط برقرار نکنند، فشار دادن مکرر دکمهها مشکل را حل نمیکند. در این حالت موارد زیر باید بررسی شوند:
- روشن بودن گیرنده
- سالم بودن آنتن
- هماهنگ بودن فرستنده و گیرنده
- فعال نبودن حالت توقف اضطراری
- انتخاب حالت Remote روی دستگاه
- عدم وجود خطا در مدار فرمان
تست فرمانها
پس از برقراری ارتباط، فرمانها را یکییکی و با سرعت کم آزمایش کنید. ابتدا از فرمانهای ساده شروع کنید و به واکنش دستگاه توجه داشته باشید.
در صورت مشاهده تأخیر، حرکت ناگهانی، صدای غیرعادی یا اجرای ناقص فرمان، کار را متوقف کنید. ادامه کار با ریموتی که فرمان نادرست صادر میکند، میتواند باعث آسیب به پمپ یا ایجاد خطر برای افراد حاضر در محل شود.
شروع پمپاژ
شروع پمپاژ باید بهصورت تدریجی انجام شود. از فشار دادن ناگهانی دکمهها یا حرکت سریع جویاستیک خودداری کنید. افزایش ناگهانی فشار ممکن است باعث ضربه به مدار هیدرولیک، حرکت کنترلنشده شیلنگ یا گرفتگی در مسیر انتقال بتن شود.
اپراتور باید همیشه دید مناسبی نسبت به دستگاه و محل خروج بتن داشته باشد. اگر دید مستقیم وجود ندارد، لازم است یک فرد آموزشدیده در محل حضور داشته باشد و از طریق ارتباط رادیویی یا صوتی با اپراتور هماهنگ شود.
دکمه توقف اضطراری ریموت پمپ بتن چه کاربردی دارد؟
دکمه توقف اضطراری (Emergency Stop) برای شرایطی طراحی شده است که ادامه کار میتواند برای پرسنل کارگاه یا خود دستگاه پمپ بتن آسیبزا و خطرناک باشد؛ از جمله:
- حرکت غیرعادی یا شلاقی شیلنگ بتن
- گیر کردن فیزیکی یکی از دکمههای ریموت
- اجرای ناخواسته یا برعکس یک فرمان پمپاژ
- مشاهده نشتی روغن یا خرابی سیستم هیدرولیک
- ورود افراد غیرمجاز به محدوده خطر دکل و لوله
- قطع ناگهانی دید مستقیم اپراتور با محل بتنریزی
- ایجاد صدای غیرعادی، کوبش یا لرزش شدید در پمپ
هشدار فنی مهم: فشردن توقف اضطراری، موتور یا جریان روغن را قطع میکند اما به معنی تخلیه فشار پشت شیلنگ و لولهها نیست! بنابراین به هیچ عنوان نباید بلافاصله و پیش از افت کامل فشار، بستها و اتصالات خط بتن را باز کرد.
پس از پایان کار با ریموت چه کاری انجام دهیم؟
بعد از اتمام بتنریزی، ریموت را خاموش کنید و باتری را در صورت نیاز از دستگاه جدا کنید. بدنه ریموت را با پارچه خشک و تمیز کنید تا بتن و گردوغبار روی دکمهها باقی نماند.
ریموت را در معرض نور مستقیم خورشید، رطوبت، باران یا دمای بسیار بالا قرار ندهید. قرار دادن ریموت روی دستگاه یا داخل کابین بدون محافظ، یکی از دلایل رایج نفوذ رطوبت و خرابی برد الکترونیکی است.
همچنین باتری را با شارژر مخصوص همان مدل شارژ کنید و از نگهداری طولانیمدت باتری کاملاً خالی خودداری کنید
نکات طلایی برای افزایش عمر و سلامت ریموت پمپ بتن
ریموت را همیشه در کاور محافظ مناسب نگهداری کنید تا از نفوذ گرد و غبار، سیمان و رطوبت جلوگیری شود.
فقط از باتری و شارژر استانداردِ توصیه شده توسط سازنده استفاده کنید؛ باتریهای متفرقه به مدار آسیب میزنند.
اگر آب به داخل ریموت نفوذ کرد، بلافاصله باتری را خارج کرده و به هیچ وجه سعی نکنید آن را روشن کنید؛ سریعاً آن را به تعمیرکار بسپارید.
سیستمهای ایمنی و توقف اضطراری را به هیچ عنوان حذف یا اصطلاحاً Bypass نکنید؛ این مدارها خط قرمز ایمنی شما هستند.
قبل از شروع هر پروژه، عملکرد دکمهها و پایداری ارتباط رادیویی را در محیط کارگاه تست کنید.
تعمیرات برد و تنظیمات فرکانس حساس هستند؛ حتماً آن را به متخصص تعمیرات تجهیزات صنعتی بسپارید.
پرسشهای متداول درباره آموزش ریموت کنترل پمپ بتن
آیا هر ریموتی روی پمپ بتن نصب میشود؟
خیر. ریموت باید از نظر فرکانس، کدگذاری، تعداد کانال، ولتاژ، نوع گیرنده و پروتکل ارتباطی با دستگاه سازگار باشد. استفاده از ریموت نامتناسب ممکن است باعث اجرا نشدن فرمان یا عملکرد نادرست دستگاه شود.
چرا ریموت کنترل پمپ بتن برد کافی ندارد؟
ضعیف بودن باتری، خرابی آنتن، وجود مانع، تداخل فرکانسی، آسیب مدار فرستنده یا مشکل در گیرنده میتواند باعث کاهش برد شود. بهتر است عیبیابی از باتری شروع شود و سپس آنتن و گیرنده بررسی شوند.
آیا میتوان ریموت خیسشده را دوباره روشن کرد؟
خیر. روشن کردن ریموت خیس ممکن است باعث اتصال کوتاه و آسیب جدی به برد شود. باتری را جدا کنید، دستگاه را بهصورت اصولی خشک کنید و برای بررسی تخصصی به تعمیرکار بسپارید.
جفتسازی ریموت و گیرنده چگونه انجام میشود؟
روش Pairing در مدلهای مختلف یکسان نیست. در بعضی مدلها از کلید مخصوص روی گیرنده و در برخی دیگر از ترکیب دکمههای فرستنده استفاده میشود. برای جلوگیری از اشتباه، باید دستورالعمل همان مدل بررسی شود.
تعمیر ریموت بهتر است یا تعویض آن؟
اگر مشکل مربوط به باتری، کلید، سوکت، آنتن یا برخی قطعات برد باشد، تعمیر معمولاً امکانپذیر است. اما در صورت سوختگی شدید برد، نبود قطعات یا ناسازگاری با گیرنده، تعویض ریموت یا ست کامل فرستنده و گیرنده گزینه مناسبتری خواهد بود.
