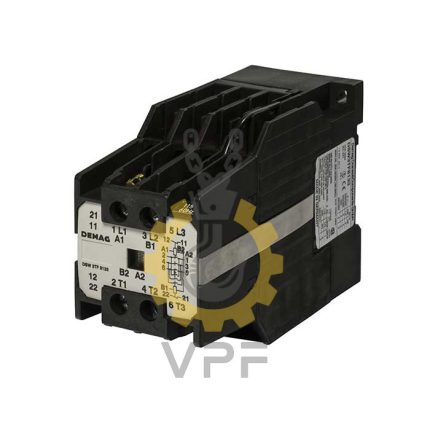

کنتاکتور جرثقیل

فروشگاه اینترنتی وزنه کرین، با سابقه 15 ساله خود در انجام و اجرای پروژه های اتوماسیون صنعتی، آماده خدمت رسانی به مهندسین برق و کارفرمایان صنعت برق می باشد. کارشناسان ما همواره آماده پاسخگویی و مشاوره به خریداران و همکاران محترم هستند. فروش کنتاکتور جرثقیل، انواع کنتاکتور تک فاز، انواع کنتاکتور سه فاز، انواع کنتاکتور برقی صنعتی، خرید کنتاکتور صنعتی و برای استعلام قیمت کنتاکتور برق صنعتی، قیمت کنتاکتور خارجی، قیمت کنتاکتور چینی، قیمت کنتاکتور سه فاز 32آمپر و قیمت انواع کنتاکتور با کارشناسان فروش ما تماس بگیرید.

راه های ارتباطی با کارشناسان ما 👈🏻 ☎ 02146063707 ☎ 02146063708 🖨 02146063709 📲 09126386708 📩 mmp@vaznehpolfelez.co

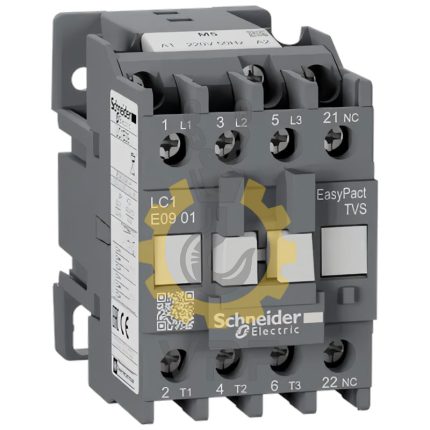

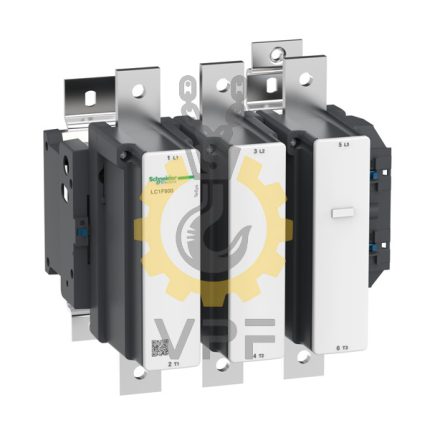

🛒 نمونه محصول : کنتاکتور اشنایدر  📽

📑 مقایسه کنتاکتور با رله

کنتاکتور چیست؟
کنتاکتور در صنعت وسیله ای است که برای ساخت و قطع یک مدار برق می باشد. به عنوان مثال، ما معمولا از کنتاکتور برای روشن و خاموش کردن یک موتور الکتریکی استفاده می کنیم. یکی از مهم ترین و پرکاربردترین تجهیزات در برق صنعتی و سیستم های قدرت، کنتاکتور است. در اینجا می خواهیم به شناخت و وظیفه کنتاکتور در تابلو برق جرثقیل و نحوه استفاده از این تجهیز بپردازیم.
چرا از کنتاکتور استفاده می شود؟
حالا ممکن است بپرسید چرا باید از کنتاکتور استفاده کنیم؟ آیا نمی توانیم موتور را مستقیماً به PLC وصل کنیم؟ خوب، پاسخ کوتاه است و خیر می باشد، چرا؟ زیرا شما نمی خواهید یک موتور الکتریکی ولتاژ بالا را مستقیماً به PLC گران قیمت برق خود وصل کنید. در صورت وجود هرگونه نوسان الکتریکی در سمت موتور، این به کارت های PLC آسیب می رساند.

بنابراین، کاری که ما انجام می دهیم، از یک کنتاکتور برای اتصال غیر مستقیم و ایمن PLC به موتور استفاده می کنیم. ممکن است برای شما سوال باشد منظور ما از غیر مستقیم چیست؟ خوب، همه کنتاکتورها یک سیم پیچ ولتاژ پایین دارند. خروجی PLC را به این سیم پیچ وصل می کنیم. این سیم پیچ معمولا با یک سیگنال 24 ولت DC کار می کند.

هنگامی که سیم پیچ انرژی می گیرد، یک میدان الکترومغناطیسی ایجاد می شود. سپس این میدان الکترومغناطیسی باعث می شود که سه کنتاکت اینجا بسته شود و بدین ترتیب برق 3 فاز به موتور می رسد و می تواند آن را روشن کند. به نظر جادویی می رسد، بنابراین هیچ اتصال الکتریکی بین سیم پیچ و کنتاکت ها وجود ندارد. کنتاکت ها از طریق میدان الکترومغناطیسی ایجاد شده توسط سیم پیچ باز و بسته می شوند.

در حالت عادی و زمانی که سیم پیچ برق نمی‌گیرد، کنتاکت‌ها باز هستند و وقتی سیگنال 24 ولتی DC از PLC ارسال می‌شود، سیم‌پیچ برق می‌شود، کنتاکت‌ها بسته می‌شوند و موتور روشن می‌شود.

این تجهیز با تحریک بوبین داخل کنتاکتور از طریق ولتاژ  AC یا  DC، جهت قطع و وصل کردن مدارهای قدرت از راه دور به کار گرفته می شود. هم چنین این تجهیز یکی از اجزای لازم برای تابلو برق است و به آن کلید الکترومغناطیسی نیز گفته می شود. این مزیت سبب می شود که بتوان مدار را از راه دور و از هر نقطه ای قطع و وصل کرد. طبق این تعریف، کنتاکتور با بهره گیری از عملکردی مشابه عملکرد رله، در آمپراژ بالا به کار برده می شود. هم چنین می توان نتیجه گرفت که به علت استفاده در آمپراژ بالا، سرعت قطع و وصل کنتاکت های آن در مقایسه با رله کمتر است.

کنتاکتور چیست؟کجاها کاربرد دارد
انواع کنتاکتور صنعتی
در مورد انواع کنتاکتور می توان به موارد زیر اشاره نمود:

کنتاکتور تکفاز
کنتاکتور سه فاز

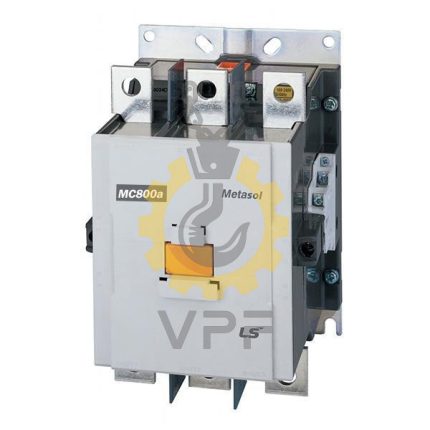

در مسیر فرمان بر روی هر کنتاکتور یک یا دو کنتاکت باز فرمان و کنتاکت بسته فرمان وجود دارد که می توان از آنها در تابلو برق استفاده کرد. کنتاکتورها  برای مصارف مختلف و جریان های متناوب و در اندازه و متفاوت ساخته می شوند. از پرمصرف ترین آمپرهای کنتاکتورها می توانیم به 9 تا 800 آمپر اشاره کنیم. با ولتاژ مختلف؛ ولتاژهای  24 ولت و 48 ولت و 110 ولت و 220 ولت و 380 ولت AC و DC ساخته می شوند. این بوبین های کنتاکتورمی توانند در صورت خراب شدن تعویض شوند.
نحوه عملکرد کنتاکتور جرثقیل سقفی
کنتاکتورهای برق توان و ظرفیت عبور جریان بالاتری دارند و برای ظرفیت ها و تحمل جریان بالاتری ساخته شده اند. کنتاکتورها در مدارات قدرت استفاده می شوند. زمانی که اختلاف پتانسیل به دو سر بوبین کنتاکتور اعمال می گردد، بوبین یا سیم پیچ بر اثر عبور جریان دارای میدان مغناطیسی می گرددمانند آهنربا قسمت متحرک هسته را به خود جذب می کند. در محل جذب کنتاکت هایی وجود دارند که با قطع و وصل شدن هسته، قطع و وصل می شوند و به صورت کلید عمل می نمایند. در داخل کنتاکتور برق دو عدد فنر موجود است که هنگام قطع بودن بوبین کنتاکتور، وظیفه برگرداندن قسمت متحرک به حالت عادی را بر عهده دارند.
بررسی ساختار کنتاکتور صنعتی

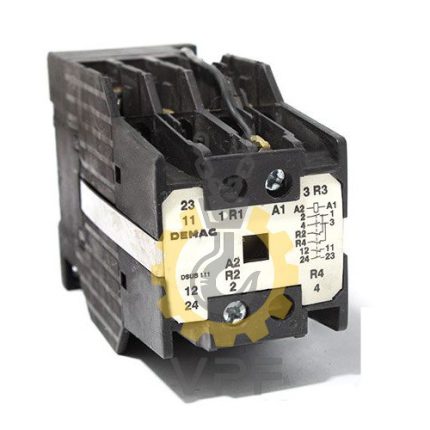

بر روی ساختمان کنتاکتور تعدادی پیچ وجود دارد که در قسمت ورودی با حروف R1 و S1 و T1 و در قسمت خروجی یا پایینی با حروف R2 و S2 و T2 نمایش داده شده اند و جهت اتصال سیم های ورودی و خروجی به کار می روند. همچنین یک کنتاکت باز و یک کنتاکت بسته بر رو و یا بغل کنتاکتور جهت استفاده در مدار فرمان قرار گرفته است. در آمپرهای بالاتر از 32 آمپر، معمولا تعداد کنتاکت های فرمان دو عدد هستند. یک زائده نیز در بالای کنتاکتور وجود دارد که با قطع و وصل کنتاکتور جابجا می شود. این قطعه به قسمت متحرک بوبین وصل است و نشان دهنده قطع یا وصل بودن کنتاکتور برق است.
لوازم جانبی کنتاکتور صنعتی
از تجهیزات جانبی کنتاکتور می توان به تیغه ها یا کنتاکت های کمکی نصب از رو و نصب از بغل، تایمر الکترونیکی و پنوماتیکی، اینترلاک مکانیکی، نویز گیر، قفل الکترومکانیکی یا لچ و پلاتین ها اشاره کرد:

کنتاکت کمکی

این کنتاکت به منظور افزایش تعداد کنتاکت های فرمان در ترکیب های مختلف باز و بسته و NC  می باشند. معمولا بصورتحداکثر 4 کنتاکت باز یا 4 کنتاکت بسته یا 1 کنتاکت باز و 3 کنتاکت بسته و غیره می توان بر روی کنتاکتورها نصب می شوند.

تایمر الکترونیکی / تایمر پنوماتیکی

تایمرهای متصل به کنتاکتور به دو نوع پنوماتیکی (Penumatic) و الکترونیکی (Electronic) تقسیم می شوند، که خود تایمرهای الکترونیکی نیز به دو صورت نصب می گردد نصب از روبرو دستگاه و نصب بر روی بوبین تقسیم می شوند.

تایمر های پنوماتیک جزو ساده ترین تایمرهای متصل به کنتاکتور هستند. تایمرهای پنوماتیکی کنتاکتور به صورت کنتاکت کمکی و از روبروی کنتاکتور نصب می شوند و مکانیکی هستند و نیاز به تغذیه الکتریکی جهت شروع به کار کردن ندارند (منبع تغذیه ندارند) و به محض عمل کردن کنتاکتور فعال می شوند. این تایمرها به دو صورت تاخیر در وصل و تاخیر در قطع وجود دارند، با برق دار شدن بوبین کنتاکتور، تایمر به میزان مدت زمان تعیین شده قطع می ماند و پس از اتمام زمان تعیین شده کنتاکتور وصل می گردد.

تایمرهای الکترونیکی مشابه تایمرهای پنوماتیکی دارند و روی دستگاه کنتاکتور نصب می شوند.

اینترلاک مکانیکی

این قطعه در کنتاکتورباعث می شود دو کنتاکتور همزمان با هم کار نکنند و هنگامی که یکی از کنتاکتورها وصل است کنتاکتور دیگر قطع بماند. در اصل برای ترتیب صحیح کلید زنی در مدارات قدرت و پیشگیری از حوادث مخرب به کار می رود.

نویزگیر

با قطع و وصل کنتاکتورها، نویز (پارازیت، خش خش) در سیستم خواهیم داشت که برای رفع این مشکل از قطعه ای به نام نویزگیر استفاده می کنیم. نویزگیر به صورت موازی با بوبین قرار می گیرد. برای رفع نویزجریان، از یک مدار RC (از یک مقاومت و یک خازن تشکیل شده است) استفاده می کنند. این مدار را به همراه یک واریستور به کار می برند. واریستور قطعه ای است که اگر ولتاژ از یک حد مشخصی بیشتر شود، مقاومت آن کاهش پیدا کرده و با ایجاد مسیر عبور جریان، باعث تثبیت ولتاژ بوبین در یک حد مشخص می گردد.

قفل الکترومکانیکی

از آنجا که کنتاکتور بعد از قطع شدن، توسط نیروی فنر داخلی خودش، به حالت اول برمی گردد و به اصطلاح یک کلید برگشت پذیر است، این وصل باقی ماندن بوبین کنتاکتور در ساعات طولانی و به مرور زمان باعث ایجاد مشکلاتی از قبیل مصرف انرژی بیشتر، ایجاد حرارت در محل کنتاکتور، کاهش عمر بوبین، خرابی و استهلاک قسمت های دیگر، قطع و وصل های کوتاه و آسیب زننده در افت ولتاژهای لحظه ای و … می شود.

پلاتین کنتاکتور

پلاتین در کنتاکتور از دو بخش تشکیل شده است که به دو بخش ثابت و متحرک تقسیم می شود. بخش ثابت از 6 قطعه پلاتین و بخش متحرک از 3 قطعه پلاتین تشکیل می گردد. پلاتین ها در کنتاکتور ها قابل تعویض هستند.

لازم به ذکر است که آلیاژ پلاتین ها را طوری می سازند که در عین رسانایی بالا در عبور جریان برق، دارای پوسته مستحکمی باشد که تحمل ضربات زیادی که در اثر قطع و وصل به وجود می آید را داشته باشد و آسیبی نبیند.
اجزای تشکیل دهنده کنتاکتور جرثقیل سقفی

محفظه / قاب عایقی
بدنه / پایه کنتاکتور
قاب سیم پیچ
حامل و پوشش کنتاکت ها
مغناطیس ثابت / آهنربا
حلقه اتصال کوتاه / حلقه نگهدارنده هسته آهنی ثابت
کنتاکت ثابت
کنتاکت متحرک
پیچ ترمینال
سیم پیچ / بوبین
فنر کنتاکتور
صفحه فلزی انتهایی / پوشش فوقانی
