ضربه گیر جرثقیل
◀ضربهگیر جرثقیل چیست؟

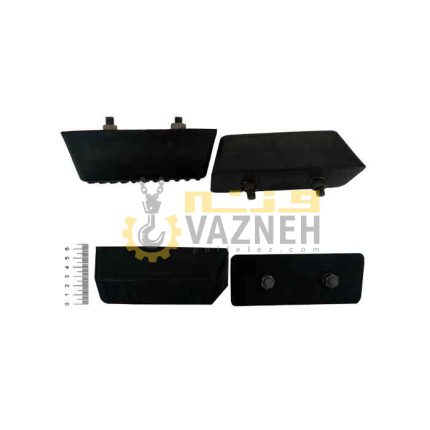

ضربهگیر جرثقیل (Crane Buffer or Bumper) یکی از قطعات ایمنی بسیار مهم در سیستم جرثقیل سقفی، دروازهای و بازویی است. این قطعه وظیفه دارد تا انرژی حاصل از برخورد جرثقیل با موانع یا دیگر جرثقیلها را جذب کند و بهطور مؤثری از آسیب به سازه، تجهیزات و نیروی انسانی جلوگیری کند. ضربهگیر جرثقیل با خنثی کردن ضربات شدید و انتقال انرژی حرکتی ناشی از حرکت جرثقیل، از آسیب به سازههای انتهایی و ابتدایی ریلهای جرثقیل، جلوگیری میکند.
ضربهگیر جرثقیل معمولاً در ابتدا و انتهای ریلهای حرکت طولی و عرضی در انواع جرثقیلها (سقفی، دروازهای، دوپل، تکپل، و بازویی) نصب میشود. این قطعه علاوه بر جلوگیری از برخورد جرثقیلها به یکدیگر و جلوگیری از سقوط کالسکهها از روی جرثقیل، لرزشها و صداهای ناهنجار ناشی از ضربات پایانی و شروع به کار جرثقیل را کاهش میدهد.
ضربهگیرهای جرثقیل سقفی معمولاً از جنس لاستیکهای فشرده و مرغوب تولید میشوند و در سایزهای مختلف بر اساس نوع جرثقیل و نیاز کاربر طراحی میشوند. این تفاوت در سایز و جنس باعث میشود که قیمت ضربهگیرهای جرثقیل متناسب با کیفیت و نیاز تغییر کند.
انواع ضربهگیر جرثقیل|راهنمای کامل انتخاب ضربهگیر مناسب برای جرثقیل سقفی و دروازهای
ضربه گیرها انواع مختلفی دارند، از جمله ضربهگیرهای پلاستیکی، لاستیکی و فنری که هر کدام برای کاربردهای خاصی بهینهسازی شدهاند. انتخاب ضربهگیر مناسب بستگی به وزن بار، سرعت حرکت جرثقیل و شدت ضربات احتمالی دارد. نصب صحیح این قطعات نه تنها عمر مفید جرثقیل را افزایش میدهد، بلکه از هزینههای تعمیر و نگهداری سنگین نیز میکاهد.
برای اطمینان از عملکرد بهینه جرثقیل سقفی خود، توجه به کلیه لوازم جرثقیل سقفی از جمله ضربهگیرها، بسیار مهم است. مجموعه کاملی از قطعات جرثقیل سقفی با کیفیت بالا، تضمینکننده کارایی و ایمنی در بالاترین سطح است.
در بازار انواع مختلفی از ضربهگیرها وجود دارد که بسته به نوع کاربرد، ظرفیت جرثقیل و شرایط محیطی انتخاب میشوند.
ضربهگیرهای جرثقیل از نظر ساختار و عملکرد به سه دسته کلی تقسیم میشوند:
1. ضربهگیر فیزیکی (لاستیکی و پلی اورتان)
- بافر لاستیکی
ساختار ساده
ارزان و سبک
مناسب برای جرثقیلهای با سرعت کم (زیر ۵۰ متر در دقیقه)
عملکرد بیشتر بهعنوان مانع مکانیکی
- بافر پلی اورتان
جذب انرژی بالا
مقاوم در برابر حرارت، روغن، اسید و خوردگی
عایق و ضد انفجار
نصب آسان، بیصدا و بدون جرقه
عمر طولانی و مناسب برای محیطهای صنعتی حساس
> بافرهای پلی اورتان در حال حاضر جایگزین مناسبی برای ضربهگیرهای لاستیکی در بسیاری از پروژههای صنعتی هستند.
2. ضربهگیر فنری (Spring Buffer)
تشکیلشده از پوسته، فنر و ضربهگیر داخلی
ساختار ساده و عملکرد قابل اعتماد
مناسب برای سرعتهای ۵۰ تا ۱۲۰ متر در دقیقه
نقطه ضعف: برگشت شدید پس از برخورد (در سرعت بالا)

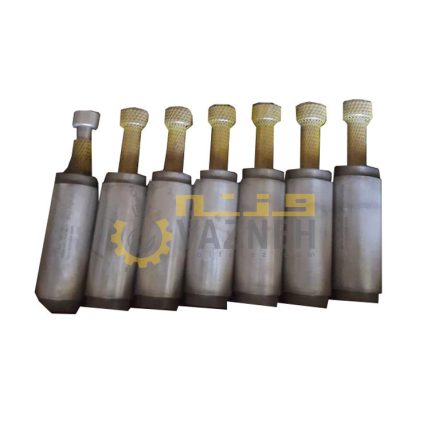

3. ضربهگیر هیدرولیکی (Hydraulic Buffer)
جذب انرژی ضربه توسط سیال داخل سیلندر
بدون برگشت پس از برخورد
مناسب برای جرثقیلهایی با سرعت بیش از ۱۲۰ متر در دقیقه
عملکرد نرم و ایمن هنگام توقف
معایب: ساختار پیچیده، حساس به دما، احتمال نشت روغن> برخی مدلها برای رفع نشت، از سیستمهای پیشرفته با گویهای فولادی و فنر داخلی استفاده میکنند.
انواع رایج ضربهگیر جرثقیل
- ضربهگیر گلمیخدار
- ضربهگیر چهارپیچ
- لرزهگیر دوسرپیچ

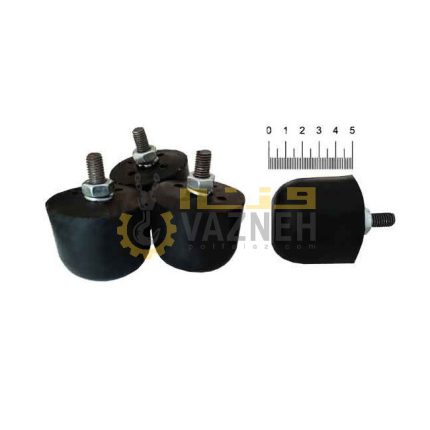

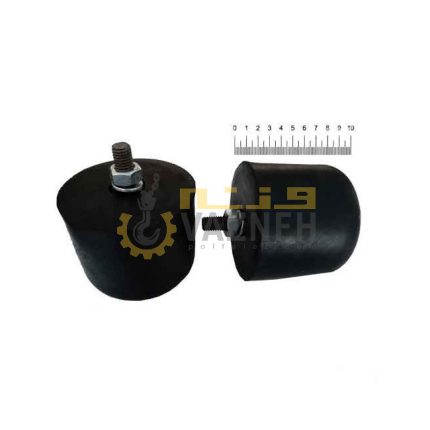

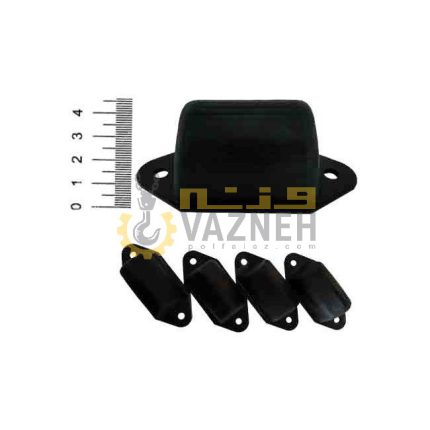

- ضربهگیر گرد یا چهارگوش
این قطعات در اندازهها و ضخامتهای متنوع تولید میشوند و مطابق با نوع جرثقیل و کاربرد آن انتخاب میگردند.
کاربرد ضربهگیر در عملکرد ایمن جرثقیل
ضربهگیرها مانع از خروج ترولی از مسیر تعیینشده میشوند، لرزشها را کاهش میدهند، و از آسیب به گیربکس و دیگر اجزای متحرک جلوگیری میکنند. استفاده از این قطعه در تجهیزات صنعتی نهتنها عملکرد نرمتری را فراهم میکند، بلکه باعث افزایش طول عمر دستگاه و کاهش هزینههای تعمیر میشود.
چرا استفاده از ضربهگیر جرثقیل ضروری است؟
در سرعتهای بالای عملیاتی، احتمال برخورد جرثقیل با انتهای مسیر یا دیگر تجهیزات بیشتر میشود. نصب ضربهگیر در انتهای مسیر حرکت جرثقیل یا واگن برقی باعث کاهش شدت ضربه و محافظت از سیستم میشود. کاربردهای مهم ضربهگیر عبارتند از:
- جلوگیری از برخورد جرثقیل به ساختمان
- جلوگیری از برخورد دو جرثقیل با یکدیگر
- جلوگیری از برخورد واگن برقی به انتهای مسیر پل
راهنمای انتخاب ضربهگیر جرثقیل مناسب
برای انتخاب ضربهگیر مناسب، به موارد زیر توجه کنید:
- ظرفیت و نوع جرثقیل (سقفی، دروازهای، بازویی)
- وزن واگن یا ترولی و سرعت حرکت آن
- شرایط محیطی (رطوبت، گرد و غبار، حرارت، مواد شیمیایی)
- فضای نصب و محدودیتهای فنی
برندها و ضربه گیرهای موجود در وزنه پل فلز
ما در شرکت وزنه پل فلز انواع ضربهگیر باکیفیت از برندهای معتبر داخلی و خارجی را ارائه میدهیم. محصولات ما شامل ضربهگیرهای لاستیکی، پلییورتان و فنری در ابعاد و ظرفیتهای مختلف است که با گارانتی و پشتیبانی کامل ارائه میشوند.
لرزه گیر لاستیکی جرثقیل در ابعاد و اندازههای مختلف
- ضربه گیر لاستیکی جرثقیل 3 میلی متر
- ضربه گیر لاستیکی جرثقیل 5 میلی متر
- ضربه گیر لاستیکی جرثقیل 8 میلی متر
- ضربه گیر لاستیکی جرثقیل 10 میلی متر
- ضربه گیر لاستیکی جرثقیل 14 میلی متر
- ضربه گیر لاستیکی جرثقیل 18 میلی متر
- ضربه گیر چهار گوش پلاستیکی در سایزهای مختلف
- لرزه گیر لاستیکی دو سر پیچ در ابعاد متنوع
اهمیت ضربهگیر در ایمنی جرثقیل
ضربهگیر (یا لرزهگیر) در انتهای مسیر حرکت جرثقیل نصب میشود و از برخورد ناگهانی ترولی یا پل جرثقیل با سازه جلوگیری میکند. ضربهگیر باید بتواند جرثقیل را هنگام حرکت با سرعت حداکثر ۲۰٪ سرعت نامی متوقف کند و انرژی لازم را جذب نماید. استفاده از ضربهگیر بهویژه زمانی ضروری است که احتمال برخورد یا توقف ناگهانی در مسیر وجود دارد.
ویژگیهای فنی ضربهگیر استاندارد
1. جنس مقاوم و بادوام: از لاستیک طبیعی (NR)، لاستیک مصنوعی (CR)، پلیاورتان، بوتیل، سیلیکون و غیره.
2. تحمل دمایی بالا: مقاوم در برابر دماهای بین ۴۰- تا ۸۰+ درجه سانتیگراد.
3. دارای هسته فلزی داخلی: برای جلوگیری از جدا شدن یا آسیب در هنگام ضربه.
4. مقاوم در برابر سایش، روغن، گریس و مواد شیمیایی.
5. نصب ایمن: بهگونهای طراحی میشود که در برابر برش مستقیم از پیچ و مهره محافظت شود.
قیمت انواع ضربه گیر جرثقیل
ضربه گیرهای جرثقیل از نوع لاستیکی در سایزهای مختلفی تولید شده و در ابتدا و انتهای ریل حرکت طولی انواع جرثقیل سقفی دو پل، جرثقیل سقفی تک پل، جرثقیل دوازه ای دو پل، جرثقیل دروازه ای تک پل، جرثقیل نیمه دروازه ای دو پل، جرثقیل نیمه دروازه ای تک پل، جرثقیل ستونی بازویی و جرثقیل سقفی آویز تهیه میشوند. شرکت وزنه پل فلز تامین کننده انواع ضربهگیرهای جرثقیل سقفی، دروازهای ، بازویی ، مونوریل ، وینچ و بالابر در مدلهای مختلف لاستیکی میباشد. قیمت ضربهگیر بسته به نوع متریال، ظرفیت، برند سازنده و تعداد مورد نیاز متغیر است. برای دریافت لیست قیمت بهروز، با کارشناسان فروش ما تماس بگیرید یا از طریق سایت سفارش خود را ثبت کنید.
فروش ضربه گیر جرثقیل
نام دیگر ضربه گیر در صنعت، لرزه گیر جرثقیل سقفی نام دارد. وجود این قطعه باعث میشود؛ تا فشار وارد شده از ترولی به کلگی را کنترل کند. در صورت عدم استفاده از لرزه گیر، ترولی یا کالسکه در جرثقیلهای دو پل به کلگی برخورد میکند و صدمات جبران ناپذیری به بالابر، کلگی و سازهی جرثقیل وارد میکند. این قطعه نقش مهمی در حفظ ایمنی وینچ جرثقیل سقفی و سازهی جرثقیل دارا میباشد.
شرکت وزنه پل فلز تأمینکننده انواع ضربهگیر جرثقیل سقفی، دروازهای، بازویی، مونوریل، بالابر و وینچ در ابعاد و مدلهای مختلف است.
- ضربهگیرهای وارداتی درجه ۱
- پک کامل ضربهگیر و لرزهگیر
- امکان سفارش با ضخامت بالا
- ارسال سریع در تهران و شهرستانها
برای دریافت مشاوره رایگان، استعلام قیمت و دریافت کاتالوگ با کارشناسان فروش ما تماس بگیرید.
خدمات ما در وزنه پل فلز
- مشاوره تخصصی در انتخاب ضربهگیر مناسب
- فروش مستقیم با قیمت مناسب
- ارسال سریع به سراسر کشور
- امکان نصب و راهاندازی در محل
سوالات متداول (FAQ) درباره ضربه گیر جرثقیل
1. کدام نوع ضربهگیر مناسبتر است؟
بسته به ظرفیت جرثقیل و شرایط کاری، ضربهگیر پلییورتان برای محیط صنعتی و ضربهگیر فنری برای بارهای سنگین مناسبتر است.
2. آیا ضربهگیر نیاز به تعویض دارد؟
بله، در صورت فرسودگی، تغییر شکل یا کاهش عملکرد باید تعویض شود.
3. آیا نصب ضربهگیر نیاز به نصاب حرفهای دارد؟
در بیشتر موارد نصب ساده است اما برای اطمینان از عملکرد صحیح، نصب توسط کارشناس پیشنهاد میشود.
4. آیا امکان خرید اینترنتی ضربهگیر وجود دارد؟
بله، از طریق سایت وزنه کرین میتوانید محصولات را بررسی و خرید خود را ثبت کنید.
◀دانلود کاتالوگ انواع ضربه گیر لاستیکی جرثقیل سقفی
