خط برق رسانی شین جرثقیل
خرید شین جرثقیل سقفی | خط برقرسانی شین+مشخصات فنی
شین جرثقیل سقفی که با نام شینه برق جرثقیل نیز شناخته میشود، یک سیستم برقرسان صنعتی برای انتقال ایمن و پایدار برق به جرثقیلهای سقفی، دروازهای و بازویی است. این سیستم در مسیرهای طولانی جایگزین کابلکشی سنتی شده و برق موردنیاز تجهیزات متحرک جرثقیل را بدون قطعی تأمین میکند.
در این صفحه میتوانید انواع شین جرثقیل شامل شین باز، شین بسته و خط برقرسان جرثقیل را همراه با مشخصات فنی، ظرفیت آمپری، متعلقات نصب، کاربردها و عوامل مؤثر بر قیمت بررسی کنید. اگر بهدنبال خرید شین جرثقیل با قیمت مناسب، کیفیت مطمئن و مشاوره تخصصی هستید، این راهنما به شما کمک میکند بهترین گزینه را انتخاب کنید.
انواع شین برقرسانی جرثقیل
شینهای برقرسان جرثقیل معمولاً بر اساس نوع ساختار و شرایط استفاده به سه گروه اصلی تقسیم میشوند:
1.شین باز
شین باز برای محیطهای صنعتی سنگین و جریانهای بالا کاربرد دارد. این نوع شین معمولاً در آمپرهای بالا استفاده میشود و برای فضاهایی مانند صنایع فولاد، کارگاههای ذوب و خطوطی که تحمل جریان بالا اهمیت دارد، گزینه مناسبی است. شین باز میتواند بهصورت بدون روکش یا با روکش PVC اجرا شود.
2.شین بسته

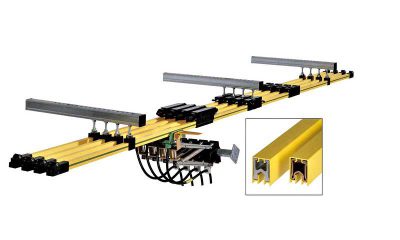

شین بسته یکی از رایجترین گزینهها برای جرثقیل سقفی در محیطهای صنعتی عمومی است. در این مدل، هادیها داخل محفظه عایق قرار میگیرند که باعث افزایش ایمنی، کاهش خطر تماس مستقیم و دوام بیشتر سیستم میشود. شین بسته در انواع PVC و آلومینیومی و در رنجهای مختلف آمپری عرضه میشود.
3.شین انعطافپذیر یا C-Rail
در مسیرهای کوتاه یا شرایط خاص، استفاده از سیستمهای کابلی و C-Rail میتواند انتخاب مناسبی باشد. این مدل نصب سادهتری دارد و در برخی پروژهها بهعنوان راهحل مکمل یا جایگزین استفاده میشود.
به طور کلی: انتخاب نوع شین برق به میزان جریان مورد نیاز، شرایط محیطی و نوع کاربری بستگی دارد. بهطور کلی، انواع شین جرثقیل به دو گروه شین باز و شین بسته تقسیم میشوند.
شین جرثقیل سقفی باز
شینهای باز معمولاً برای جریانهای بالاتر از ۲۵۰ آمپر مورد استفاده قرار میگیرند. در این مدل، جریان از طریق مقره به راهنمای جاروبک منتقل میشود. این نوع خود شامل دو زیرگروه است:
- شین باز بدون روکش: مناسب محیطهای بسیار گرم مانند کورهها و کارگاههای ذوب فلز.
- شین باز با روکش PVC: در مکانهایی که جریان بالا اما حرارت کمتر است استفاده میشود. این مدل به سه دسته تسمهای، T شکل (طرح فاله) و طرح ومفلر تقسیم میشود. نصب آنها نیاز به متعلقات جانبی مانند بست شین به شین، تغذیه، جاروبک جرثقیل و … دارد.
شین جرثقیل سقفی بسته
شینهای بسته برای جریانهای پایینتر (تا حدود ۲۳۰ آمپر) مناسب هستند و ایمنی بیشتری در محیطهای صنعتی دارند. آنها در دو نوع تولید میشوند:
- شین بسته با پوشش آلومینیوم: مناسب محیطهای خنکتر و خطوط طولانیتر. این مدل در رنجهای ۸۰، ۱۲۰، ۱۶۰، ۲۰۰، ۲۴۰ و ۲۸۰ آمپر تولید میشود و امکان استفاده از مفصل انبساطی در متراژهای بالا وجود دارد.
- شین بسته با پوشش PVC: گزینهای بسیار پرکاربرد در صنایع مختلف. این مدل علاوه بر ایمنی بالا، نصب آسان و انعطافپذیری بیشتری دارد. در رنجهای ۴۰ تا ۲۸۰ آمپر موجود بوده و به دلیل روکش PVC، مقاومت بیشتری در برابر ضربه دارد.

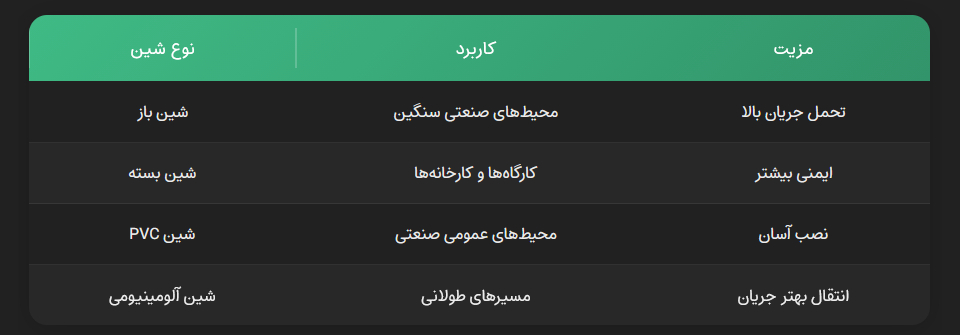

تفاوت شین باز و شین بسته
جدول انتخاب شین جرثقیل بر اساس ظرفیت و طول مسیر
انتخاب آمپراژ مناسب شین برقرسان در جرثقیل سقفی به ظرفیت جرثقیل و طول مسیر حرکت بستگی دارد.
در جدول زیر یک راهنمای عمومی برای انتخاب شین جرثقیل ارائه شده است.
| ظرفیت جرثقیل | آمپراژ پیشنهادی شین | طول مسیر مناسب | کاربرد |
|---|---|---|---|
| ۱ تا ۵ تن | ۶۰ آمپر | تا ۵۰ متر | کارگاههای سبک و خطوط مونتاژ |
| ۵ تا ۱۰ تن | ۸۰ آمپر | تا ۸۰ متر | سولههای صنعتی متوسط |
| ۱۰ تا ۲۰ تن | ۱۲۰ آمپر | تا ۱۲۰ متر | کارخانهها و خطوط تولید |
| ۲۰ تا ۳۰ تن | ۱۶۰ آمپر | تا ۱۵۰ متر | کاربردهای سنگین صنعتی |
| بیش از ۳۰ تن | ۲۰۰ تا ۲۵۰ آمپر | بیش از ۱۵۰ متر | کارخانههای بزرگ و صنایع فولاد |
برای آشنایی با قطعاتی که باعث اتصال و نصب صحیح ریلهای برقرسان میشوند،
صفحه اتصالات شین جرثقیل سقفی را مشاهده کنید.
شین جرثقیل برای چه ظرفیتی مناسب است؟
انتخاب ظرفیت مناسب شین جرثقیل سقفی به آمپراژ مورد نیاز سیستم، توان موتورهای حرکتی،طول مسیر حرکت و نوع کاربری بستگی دارد. به طور معمول جرثقیلهای سبک تا ۵ تناژ شین ۶۰ آمپر استفاده میکنند، در حالی که در ظرفیتهای بالاتر(۱۰ تا ۳۰ تن) معمولاً شینهای ۸۰ تا ۱۶۰ آمپر به کار میرود.با این حال برای انتخاب دقیق، باید جریان نامی موتور، جریان راهاندازی،تعداد دفعات استارت در ساعت و شرایط محیطی مانند دما و گردوغباربهصورت مهندسی بررسی شود.
برندهای شین برق رسان جرثقیل
| برند | توضیحات |
|---|---|
| شین جرثقیل فاله (VAHLE) | شین برق رسان جرثقیل فاله یکی از گزینههای پرکاربرد برای سیستمهای برقرسانی مطمئن در خطوط جرثقیل سقفی و تجهیزات صنعتی است. این برند به دلیل کیفیت ساخت بالا و عملکرد پایدار در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد. |
| شین جرثقیل دماگ (DEMAG) | شین برق رسان جرثقیل دماگ برای پروژههایی مناسب است که به دوام بالا، دقت عملکرد و هماهنگی کامل با تجهیزات صنعتی نیاز دارند. محصولات این برند در محیطهای صنعتی سنگین کاربرد گستردهای دارند. |
| شین جرثقیل ومفلر (Wampfler) | شین برق رسان ومفلر از برندهای شناختهشده در حوزه تجهیزات برقرسان جرثقیل است و به دلیل کیفیت ساخت و قابلیت کارکرد مداوم در بسیاری از خطوط تولید و جرثقیلهای صنعتی استفاده میشود. |
ساختار داخلی شین برق شباهت زیادی به کابل دارد؛ درون آن از مس رسانا استفاده شده و روی آن یک لایه عایق PVC یا آلومینیومی قرار میگیرد. تماس جاروبک با هادی مسی باعث انتقال جریان برق به جرثقیل میشود. برندهای مختلفی مانند دماگ (Demag)، فاله (Vahle) و ومفلر در بازار موجود هستند که هر کدام ویژگیهای خاصی ارائه میدهند. فروشگاه وزنه کرین این محصولات را با ضمانت کیفیت و قیمت مناسب عرضه میکند.

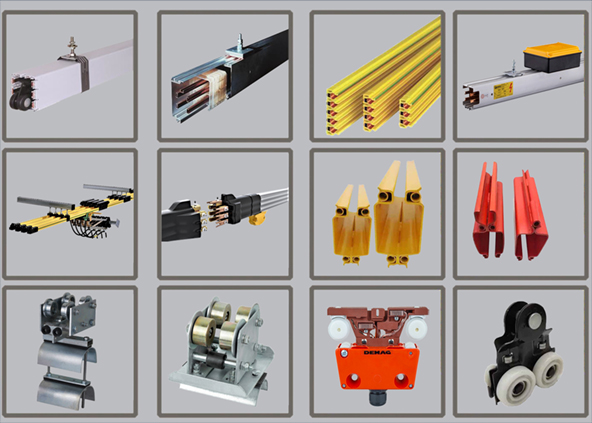

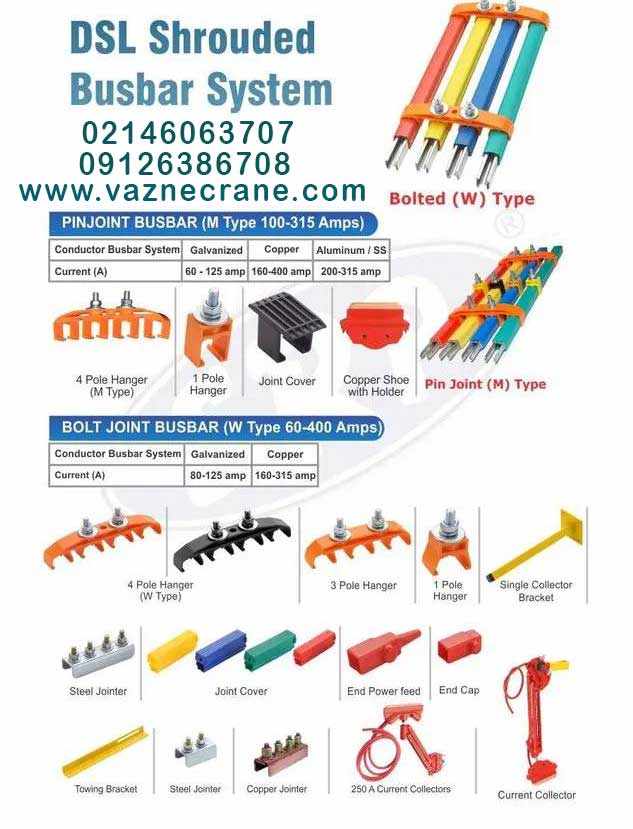

متعلقات شین جرثقیل+اجزای شین جرثقیل سقفی:

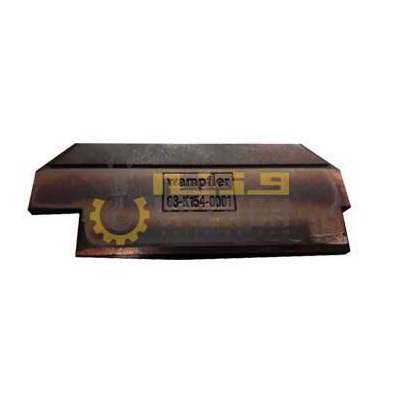

متعلقات شین جرثقیل شامل قطعاتی هستند که برای نصب، تغذیه، اتصال و عملکرد صحیح سیستم برقرسان استفاده میشوند. انتخاب صحیح این قطعات در عملکرد پایدار و ایمن سیستم نقش مهمی دارد.

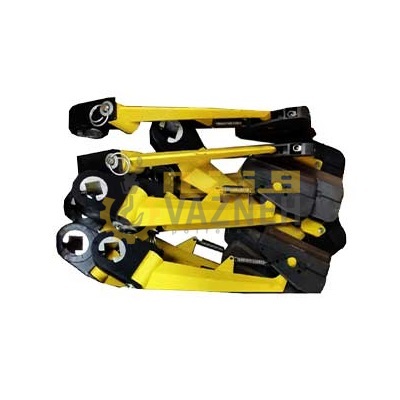

1.جاروبک شین جرثقیل

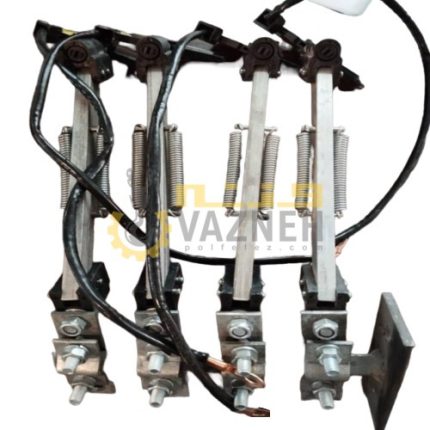

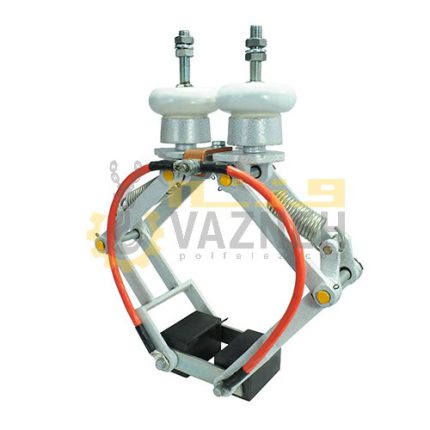

جاروبک شین جرثقیل وظیفه انتقال جریان برق از شین به مصرفکننده را بر عهده دارد. کیفیت ساخت جاروبک در کاهش استهلاک، جلوگیری از قطع برق و افزایش عمر سیستم بسیار مؤثر است. در این بخش میتوانید مدلهای مختلف جاروبک شین را مشاهده کنید.
2.سیستم تغذیه شین جرثقیل
تغذیه شین جرثقیل برای تأمین برق ورودی به ریل برقرسان استفاده میشود. انتخاب محل مناسب تغذیه (ابتدا، وسط یا انتها) بسته به طول مسیر و نوع سیستم اهمیت دارد.
3.مفصل انبساط شین جرثقیل
مفصل انبساط شین برای جبران تغییر طول ناشی از انبساط و انقباض حرارتی استفاده میشود. استفاده از مفصل انبساط در مسیرهای طولانی باعث جلوگیری از آسیب به سیستم برقرسان میشود.

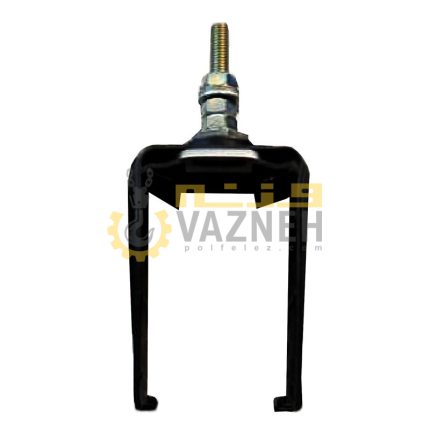

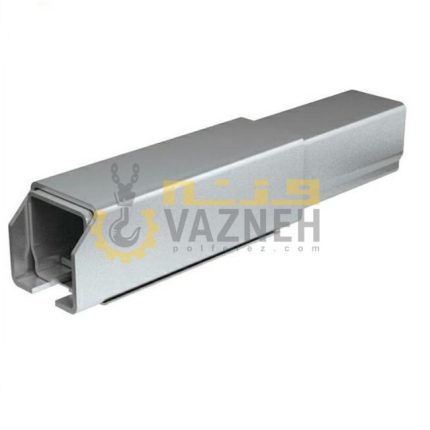

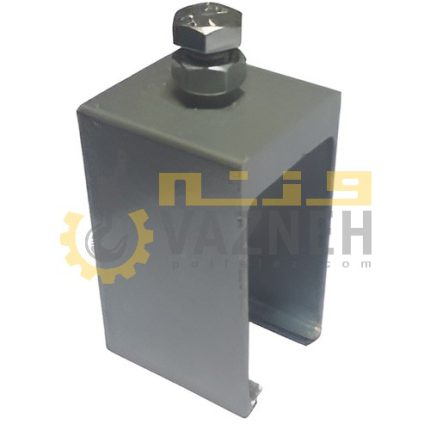

4.بست شین جرثقیل و نگهدارنده شین جرثقیل
بست شین جرثقیل برای نصب و تثبیت ریل برقرسان روی سازه استفاده میشود. انتخاب بست مناسب نقش مهمی در ایمنی و پایداری سیستم دارد.
شینههای برق جرثقیل معمولاً در رنجهای ۶۰، ۸۰، ۱۲۰، ۱۶۰ و ۲۰۰ آمپر عرضه میشوند. هر خط برق رسانی از اجزای متعددی تشکیل شده که عبارتند از:
5.کلکتور شین جرثقیل
کلکتور یا کالکتور شین در برخی سیستمهای خاص برای انتقال جریان استفاده میشود و در کنار جاروبک عملکرد مکمل دارد.
6.اتصالات و رابط شین جرثقیل
اتصالات شین جرثقیل برای اتصال قطعات مختلف ریل برقرسان به یکدیگر استفاده میشوند و باید از نظر ظرفیت جریان و استحکام مکانیکی مناسب انتخاب شوند.
7.درپوش انتهایی شین جرثقیل
درپوش انتهایی برای ایمنی و محافظت از انتهای ریل برقرسان استفاده میشود و مانع ورود گردوغبار یا تماس ناخواسته میگردد.
کاربردهای شین برق رسان (Bus bar)
- در انواع مختلف شین های باز و بسته قابل استفاده میباشد .
- در انواع شین جرثقیل های سقفی کاربرد دارد .
- مناسب مسیرهای طولانی میباشد.
- امکان تغذیه چند جرثقیل که هم زمان کار میکنند.
- امکان استفاده در شرایط محیطی مختلف ( در دمای بالا)
- عمر طولانی و ایمنی بالا
- قابل استفاده در آمپرهای مختلف
- قابل استفاده در محیطهای با آلودگی بالا
- قابل اجرا در پوششهای مختلف آلومینیوم و PVC
تفاوت شین جرثقیل و کابل جرثقیل
برای برقرسانی به جرثقیلهای سقفی معمولاً از دو سیستم رایج استفاده میشود: شین برقرسان جرثقیل و کابل جرثقیل. هرکدام از این روشها بسته به شرایط پروژه، طول مسیر حرکت و نوع کاربری میتوانند گزینه مناسبی باشند.
در سیستم کابل جرثقیل، کابلها بهصورت آویزان روی ریل C یا سیستم کابلکش حرکت میکنند و همزمان با حرکت جرثقیل، کابل نیز جابهجا میشود. این روش در مسیرهای کوتاهتر یا جرثقیلهای سبک بیشتر استفاده میشود.
در مقابل، شین جرثقیل سقفی یک سیستم برقرسانی ثابت است که در طول مسیر حرکت جرثقیل نصب میشود. در این سیستم، جریان برق از طریق هادیهای داخل شین منتقل شده و توسط جاروبک شین جرثقیل به تجهیزات متحرک جرثقیل میرسد. این روش معمولاً در مسیرهای طولانی، خطوط تولید صنعتی و محیطهایی که نیاز به انتقال برق پایدار دارند، انتخاب مناسبتری محسوب میشود.

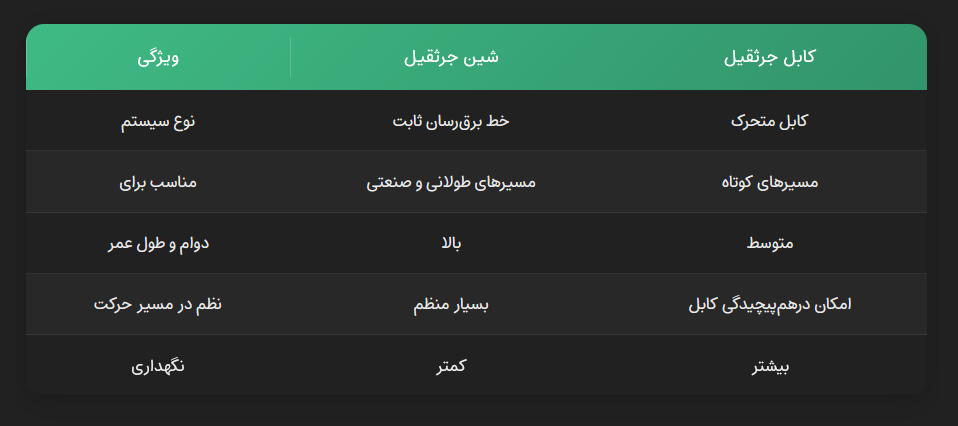

مقایسه شین جرثقیل و کابل جرثقیل
به طور کلی، در پروژههای صنعتی که طول مسیر حرکت جرثقیل زیاد است یا چند جرثقیل بهصورت همزمان کار میکنند، استفاده از شین برقرسان گزینهای مطمئنتر و بادوامتر محسوب میشود. در مقابل، کابل جرثقیل به دلیل نصب سادهتر، در برخی کارگاههای کوچک یا مسیرهای کوتاه همچنان مورد استفاده قرار میگیرد.
راهنمای انتخاب شین جرثقیل
برای انتخاب شین برقرسان مناسب، فقط توجه به قیمت کافی نیست. نوع شین باید بر اساس شرایط واقعی پروژه انتخاب شود:
- ظرفیت آمپر: شین باید متناسب با جریان مصرفی جرثقیل انتخاب شود.
- طول مسیر حرکت: در مسیرهای طولانی، کیفیت هادی و نوع اتصالات اهمیت بیشتری پیدا میکند.
- شرایط محیطی: در محیطهای گرم، آلوده، مرطوب یا دارای گردوغبار باید نوع روکش و ساختار شین با دقت انتخاب شود.
- نوع جرثقیل: جرثقیل سقفی، دروازهای یا بازویی ممکن است به آرایش متفاوتی از خط برقرسان نیاز داشته باشند.
- متعلقات سازگار: جاروبک، تغذیه، مفصل انبساط و بستها باید با نوع شین و برند آن هماهنگ باشند.
اگر در انتخاب مدل مناسب تردید دارید، بهتر است قبل از خرید، ظرفیت جرثقیل، طول خط و شرایط محیطی محل نصب بررسی شود.
محصولات مرتبط با شین جرثقیل
بهجز خود شینهها، مجموعهای از محصولات مرتبط با شین جرثقیل نیز وجود دارد که برای نصب و عملکرد صحیح ضروری هستند. این قطعات شامل بستها، کلکتورها، جاروبکها، مفصلها، ترمینالها و نگهدارندهها میشوند.
در فروشگاه وزنه کرین تمامی این محصولات در دسترس هستند و شما میتوانید متناسب با برند و ظرفیت جرثقیل خود، بهترین گزینه را انتخاب کنید.
نحوه سفارش شین جرثقیل سقفی از وزنه کرین
برای خرید و سفارش شین خط برق جرثقیل سقفی میتوانید بهراحتی از طریق سایت فروشگاهی وزنه کرین اقدام کنید. کافی است محصول مورد نظر خود را انتخاب کرده و فرم درخواست خرید را تکمیل کنید. همچنین امکان تماس مستقیم با کارشناسان فروش نیز فراهم است تا شما بتوانید مشاوره تخصصی دریافت کنید.
مزایای خرید از وزنه کرین:
- عرضه مستقیم و بدون واسطه
- کیفیت تضمینشده و مواد اولیه مرغوب
- گارانتی و خدمات پس از فروش
- مشاوره تخصصی برای انتخاب بهترین مدل متناسب با شرایط کاری
با خرید از وزنه کرین، علاوه بر دریافت محصولی باکیفیت، میتوانید ایمنی محیط کار خود را افزایش دهید و از خدمات پشتیبانی حرفهای بهرهمند شوید.
معایب استفاده از شین جرثقیل سقفی
| عنوان عیب | توضیح |
|---|---|
| هزینه نصب اولیه | در مقایسه با سیستم کابلکشی ساده، اجرای خط برقرسان شین جرثقیل نیاز به تجهیزات تخصصی، متعلقات نصب و طراحی دقیقتری دارد که میتواند هزینه اولیه پروژه را افزایش دهد. |
| نیاز به نصب تخصصی | نصب صحیح شین جرثقیل سقفی نیازمند دانش فنی، تراز دقیق مسیر، انتخاب متعلقات مناسب و رعایت استانداردهای ایمنی صنعتی است. اجرای غیراصولی میتواند باعث افت ولتاژ یا خرابی سیستم شود. |
قیمت شین برق رسان جرثقیل 1405
یکی از پرسشهای رایج مشتریان درباره قیمت شین برق جرثقیل سقفی است. عوامل متعددی روی قیمت نهایی تأثیر میگذارند:
- ظرفیت آمپر (۶۰ تا ۲۸۰ آمپر)
- نوع شین (باز یا بسته)
- جنس روکش (PVC یا آلومینیوم)
- برند تولیدکننده (فاله، دماگ، ومفلر و …)
- متعلقات جانبی مورد نیاز
فروشگاه وزنه کرین در سال 1405 تلاش کرده است تا قیمتها را بهروز، شفاف و رقابتی ارائه دهد. شما میتوانید برای دریافت لیست قیمت دقیق، به دستهبندی محصولات در سایت مراجعه کنید یا با کارشناسان فروش تماس بگیرید.
نصب شین جرثقیل سقفی
نصب شین جرثقیل سقفی باید با دقت بالا و بر اساس مسیر حرکت جرثقیل انجام شود تا انتقال برق بدون قطعی و افت ولتاژ صورت گیرد. در این فرآیند ابتدا مسیر خط برقرسان طراحی شده و سپس بستها و نگهدارندهها در فواصل استاندارد نصب میشوند. پس از آن ریلهای شین در امتداد مسیر مونتاژ شده و اتصالات، مفصلها و جاروبکها روی سیستم قرار میگیرند.
اجرای صحیح نصب اهمیت زیادی دارد، زیرا تراز نبودن مسیر یا استفاده از متعلقات نامناسب میتواند باعث جرقه در جاروبک، استهلاک سریع قطعات یا قطع شدن برق در زمان حرکت جرثقیل شود. به همین دلیل نصب این سیستم معمولاً توسط تیمهای فنی متخصص انجام میشود.
نگهداری شین جرثقیل سقفی
برای عملکرد پایدار سیستم برقرسان، بررسی و سرویس دورهای شین جرثقیل ضروری است. در این سرویسها معمولاً سطح شین تمیز شده، وضعیت سایش جاروبک کنترل میشود و اتصالات، بستها و مفصلهای انبساط مورد بازبینی قرار میگیرند. این اقدامات ساده میتواند از خرابی ناگهانی سیستم برقرسان و توقف خط تولید جلوگیری کند.
در صورت بروز مشکل در سیستم برقرسان یا سایر قطعات جرثقیل، انجام تعمیرات تخصصی اهمیت زیادی دارد. برای دریافت خدمات تعمیر و سرویس جرثقیل سقفی میتوانید به وزنه سرویس مراجعه کنید.
سوالات متداول درباره شین جرثقیل سقفی
1. چگونه آمپراژ مناسب شین جرثقیل سقفی را انتخاب کنیم؟
انتخاب آمپراژ شین به توان موتورهای جرثقیل، جریان راهاندازی، طول مسیر حرکت و تعداد دفعات استارت در ساعت بستگی دارد. به طور معمول برای جرثقیلهای سبک تا ۵ تن از شین ۶۰ آمپر استفاده میشود، در حالی که برای جرثقیلهای ۱۰ تا ۲۰ تن شینهای ۱۲۰ آمپر یا بالاتر انتخاب میشوند. در پروژههای طولانی نیز باید افت ولتاژ خط برقرسان در محاسبات در نظر گرفته شود.
2. در چه شرایطی استفاده از شین باز بهتر از شین بسته است؟
شین باز معمولاً در محیطهای صنعتی سنگین مانند فولادسازی، ریختهگری یا کورهها استفاده میشود، زیرا توان تحمل جریانهای بالا و دمای زیاد را دارد. در مقابل، شین بسته به دلیل داشتن محفظه عایق برای محیطهای عمومی صنعتی ایمنتر بوده و احتمال تماس مستقیم با هادی برق را کاهش میدهد.
3. در مسیرهای طولانی جرثقیل چه زمانی باید از مفصل انبساط شین استفاده کرد؟
در خطوط برقرسانی طولانی (معمولاً بالاتر از ۸۰ تا ۱۰۰ متر) تغییرات دمایی میتواند باعث انبساط یا انقباض ریل شین شود. در چنین شرایطی استفاده از مفصل انبساطی ضروری است تا از ایجاد تنش مکانیکی در مسیر شین و آسیب به اتصالات جلوگیری شود.
4. تفاوت سیستم برقرسانی شین با کابلکشی جرثقیل چیست؟
در سیستم کابل جرثقیل، کابلها روی ریل C حرکت میکنند و همزمان با حرکت جرثقیل جابهجا میشوند. اما در سیستم شین برقرسان، یک خط هادی ثابت در طول مسیر نصب شده و برق از طریق جاروبک به جرثقیل منتقل میشود. این روش برای مسیرهای طولانی، حرکت مداوم و محیطهای صنعتی سنگین پایدارتر و کماستهلاکتر است.
5. چه برندهایی برای شین جرثقیل سقفی در پروژههای صنعتی استفاده میشوند؟
از برندهای معتبر در حوزه شین برقرسان جرثقیل میتوان به Vahle (فاله)، Wampfler (ومفلر) و Demag (دماگ) اشاره کرد. این برندها به دلیل کیفیت ساخت بالا، دوام در شرایط صنعتی و سازگاری با سیستمهای مختلف جرثقیل در بسیاری از پروژهها مورد استفاده قرار میگیرند.
6. مهمترین قطعات همراه شین جرثقیل کداماند؟
برای نصب و عملکرد صحیح شین جرثقیل، قطعاتی مانندجاروبک شین، بستهای نگهدارنده، مفصل انبساط، سیستم تغذیه برق و اتصالات رابط مورد استفاده قرار میگیرند. انتخاب صحیح این متعلقات در جلوگیری از افت ولتاژ، قطع برق و افزایش طول عمر سیستم اهمیت زیادی دارد.
- دانلود و مشاهده کاتالوگ خط برق رسانی جرثقیل
- دانلود و مشاهده کاتالوگ لوازم خط برق جرثقیل سقفی
- دانلود و مشاهده کاتالوگ فارسی خطوط برق رسانی جرثقیل
خط برق رسانی جرثقیل سقفی شرکت وزنه پل فلز
جاروبک جرثقیل
باکس منبع تغذیه شین جرثقیل
اتصالات شین برق رسان جرثقیل
خط برق رسان جرثقیل شرکت وزنه پل فلز
📽 فیلم آموزشی نحوه برق رسانی جرثقیل بدون استفاده از سیم(شینه خط برق رسان جرثقیل سقفی)
ویدیو نصب شین جرثقیل سقفی
در ویدیوهای زیر نمونه اجرای نصب شین جرثقیل سقفی و خط برقرسان صنعتی نمایش داده شده است. این پروژهها شامل نصب شین، متعلقات و راهاندازی سیستم برقرسان برای انتقال ایمن و پایدار برق به جرثقیل میباشند.
نصب شین برق رسان 120 آمپر در شرکت سایپا
در این ویدیو مراحل نصب شین برقرسان 120 آمپر در یک پروژه صنعتی شرکت سایپا مشاهده میشود. در این فرآیند، مسیر نصب مشخص شده و شینها به همراه بستها و تجهیزات مربوطه روی سازه نصب میشوند تا برقرسانی به جرثقیل بهصورت مداوم و ایمن انجام گیرد.
آموزش نحوه نصب خط برق رسان جرثقیل
این ویدیو نحوه اجرای خط برقرسان شین جرثقیل سقفی را بهصورت عملی نشان میدهد. در این پروژه، نصب شینها، اتصال متعلقات و راهاندازی سیستم برقرسانی انجام شده تا انتقال برق به تجهیزات متحرک جرثقیل بدون قطعی صورت گیرد.
