ریل جرثقیل چیست؟
ریل جرثقیل سقفی وسیلهای است که هر جرثقیلی نیاز دارد و جهت حرکت جرثقیل استفاده میشود همانطور که از اسمش مشخص است جرثقیل این امکان را میدهد تا در یک مسیر تعیین شده به عقب و جلو حرکت و حمل با امنیت بالا را تضمین میکند.
آشنایی با انواع ریل جرثقیل
همانطور که قبلاً گفته شد ، جرثقیل سقفی وسیلهای است که برای حمل بارهای سنگین در جهتهای مختلف مورداستفاده قرار میگیرد. جرثقیلهای سقفی ابتدا جسم سنگین را بالا برده و از زمین جدا میکنند و سپس آن را در ۶ جهت حرکت میدهند. برای این کار، نیاز به ریلهایی دارند که امکان حرکت را برای آنها فراهم کنند و در ابعاد، وزن و اشکال متفاوت طراحی و تولید میشوند.
ریلها به لحاظ کارایی به ۳ دسته تقسیم میشوند:
- ریلهای معدنی
- ریلهای راه آهن
- ریلهای جرثقیلی (ساده یا چهارپهلو)
تولید انواع ریل جرثقیل سقفی :
کابل و کابل جمع کن و شینه برق رسانی و سی ریل از جنس فولاد و آلومینیوم و پی وی سی تولید میشود و در ابعاد و اندازه مختلف تولید و عرضه میگردد.
شرکت وزنه پل فلز تامیین کننده انواع سی ریل و متعلقات بوده و در صورت نیاز به مشاوره تلفنی استعلام قیمت ریل جرثقیل با کارشناسان ما به شماره ۰۲۱۴۶۰۶۳۷۰۷ یا شماره مستقیم ۰۹۱۲۶۳۸۶۷۰۸ تماس حاصل نمائید.
جهت نصب و راه اندازی نیز میتوانید با تیم ما در ارتباط باشید.
کاربرد ریل جرثقیل سقفی:
- بنادر
- کارخانه های کشتی سازی
- انبار ها
انتخاب بهترین ریل جرثقیل در میان انواع ریل جرثقیل سقفی
مواردی که در خرید ریل جرثقیل سقفی توجه کنیم:
- نصب قاب پل یکی از موارد مهم می باشد که باید به آن توجه نمایید
- مواد پایه را بررسی نموده و از کیفیت آن مطمئن شوید
- عرض نصب نیز یکی از موارد قابل توجه میباشد
- بار جرثقیل
- یکی دیگر از پارامترهای مهم این است که عملکرد ایمن و روان سیستم ریلی برای کل سیستم را سنجیده و آزمایش کنید
ریلهای ساده یا چهار پهلوی جرثقیل
این ریلها میتوانند برای انواع جرثقیل دروازهای، جرثقیل سقفی بهصورت چهار پهلو در خطوط انتقال با متریال فولادی مورد استفاده قرار گیرند. و در زیر چرخ به عنوان مسیر حرکت مورد استفاده قرار میگیرند.
ریل چهار پهلو به کمک روش جوشکاری بر روی تیرهای حمال و یا اینکه بر روی پل جرثقیل سقفی نصب میشود. ریل مدل A توسط اتصالات ویژه و کلیپسهای مرتبط بر روی پل جرثقیل دروازهای و سقفی برای چرخهای حرکت کالسکه و یا بر روی تیرهای حمال برای چرخهای متحرک در جهت طول جرثقیل، نصب میشوند.
در مورد جرثقیل دروازهای، ریل بر روی پلیت گذاشته شده بر روی فوندانسیون (Foundation) طولی جرثقیل سوار میشود. هم راستا بودن ریل و اجرایی شدن منظم و دقیق و هم سطح ریل از جمله موارد بسیار مهم بوده و اگر مورد توجه قرار نگرفته و رعایت نشوند، با ایجاد انواع آسیب از جمله استهلاک و خرابی چرخ، عمر مفید ریل را کاهش میدهند

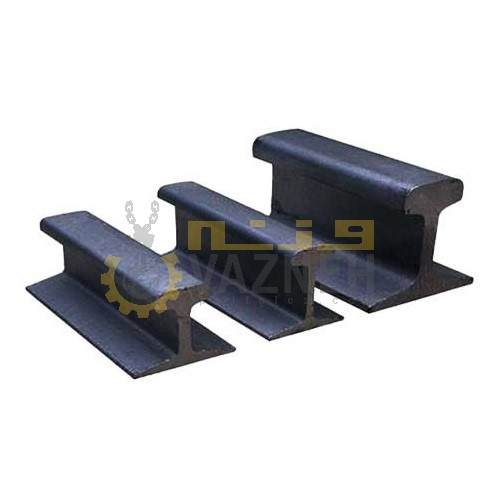

ریل جرثقیل یا Crane Rail بسیاررکاربرد میباشد که حرکت چرخ جرثقیلی را امکانپذیر میکند. این محصول در دو نوع کلی چهار پهلو و راه آهنی جرثقیلی تولید میشود که هر کدام از این دو نوع ریل در اندازهها و ضخامتهای مختلفی به فروش میرسند.
ریلهای جرثقیلی را میتوان برای انتقال مواد با بالابر استفاده کرد. از دیگر استفادههای این ریل میتوان در جرثقیلهای سقفی و دروازهای نیز اشاره کرد. برای ساخت ریلهای جرثقیلی، روی ریل بندهای جرثقیل دو رشتهی موازی قرار میدهند. فولادی که در این رشتهها استفاده شده است را با روش خاصی نورد کردهاند.
ریل جرثقیل در جهت جابجایی انواع بارهای کوچک و بزرگ کاربرد زیادی دارد و در انواع محیطهای کارگاهی و سولهها قابل استفاده میباشد.
انواع ریل جرثقیل براساس کاربرد و استاندارد
- ریل های تیپ A
- ریل های تیپ JIS استاندارد ژاپنی
- ریل های تیپ S استاندارد اروپایی
- ریل های تیپ R استاندارد روسی
ریل جرثقیل به نام C-rail میباشدکه این نوع ریل، مسیر حرکت جرثقیل میباشد که توسط ریل گذاشته شده است.
کاربرد c-rail : این اطمینان را به شما میدهد که جرثقیل در طول مسیر تعیین شده حرکت خواهد کرد و فشار چرخ را به فونداسیون انتقال خواهد داد.
ریل جرثقیل به دو دسته قابل تقسیم است: ریل سبک P و ریل سنگین QU. ریل جرثقیل به طور کلی شامل ریل فولادی، ریل فولادی مسیر و در نهایت ریل مربع می باشد.
نحوه کار ریل جرثقیل سقفی
ریل جرثقیل سقفی به مسیری تاکید داردکه برای حرکت جرقیل سقفی است. پل جرثقیل دستی در امتداد مسیر های قرار گرفته بر روی پل های مرتفع در دو طرف حرکت می کند و به سورت طولی قرار دارد.
تولید ریل جرثقیل سقفی:
ریل جرثقیل مربوط به مسیر حرکت جرثقیل بوده پل به شکل طولی در ادامه مسیر هست جهت اگاهی کامل در خصوص ساخت ریل جرثقیل سقفی ما مطالب زیادی برای گفتن داریم جهت اطلاع از تولید ریل جرثقیل سقفی کلیک کنید
خرابی و مشکلات مهم مرتبط با ریل فولادی
از جمله مشکلات مهم سایش و فرسایش ایجاد شده بین ریلها و چرخ در جرثقیل امیباشدکه باید مورد توجه قرار گرفته و در حد امکان از آن پیشگیری شود. در حین طراحی باید به هزینه های محتمل توجه کرد در حالت کلی سایش ریل و چرخ موردی معمولی . طبیعی استکه عامل آن اصطکاک غلتشی است اما راهی جهت کاهش خسارت میباشدکه مدلسازی رایانه در درستر س است.از جمله مشکلات دیگر خوردگی سینوسی ریل و چرخ ها،پوسته شدن و ترک خوردن
به جز ماهیت فیزیکی ریل و چرخ، نوع حرکت عرضی و طولی بالابر و پل نیز در صورت عدم وجود توازن میان نیروهایی که بر پل وارد میشود، سبب به وجود آمدن حرکت چرخشی حول نقطه مرکز ثقل پل و در نهایت حرکت اریب پل میشود.
طبقه بندی ریل جرثقیل سقفی برقی
جرثقیل های سقفی و جرثقیل های دروازه ای بر اساس رویه ی ریل ها عمل می کنند. بنابراین اگر میخواهید جرثقیل سقفی و یا دروازه ای بخرید، لطفا قبل از خرید دانش ریل جرثقیل را بیاموزید .
پیکربندی ریل قطاری جرثقیل سقفی
ریل های جرثقیل سقفی، راه آهن های هستند که بصورت ویژه برای جرثقیل طراحی شده اند. این راه آهن های ویژه، در مسیر ریلی و مسیر نوع P استفاده می شوند. سایش ریل های مربعی روی چرخ های نسبتاً بزرگ صورت میگیرد که امروزه به ندرت استفاده می شود و بیشتر از ریل های نوع P بصورت گسترده استفاده می گردد. در این نوع ریل قسمت بالایی ریل محدب است و پایین ریل، عرض مشخصی از صفحه ریل را در بر میگیرد، که باعث می شود سطح تماس با پایه افزایش پیدا یابد. بخش طول مسیر که به شکل ( | ) می باشد. از انعطاف خوبی برخوردار است که بیشتر برای چرخ های سبک با وزن کم و سرعت آهسته تر تعبیه شده اند.
جنس ریل جرثقیل
ریل های بالابر سقفی معمولا با فولاد های کربن و منگنز، نورد می شوند. مواد معمولی ریل جرثقیل فولاد U71Mn است. ریل مربعی عمدتاً از فولاد Q275 یا فولاد سخت ساخته شده است.
استاندارد ریل جرثقیل
ریل جرثقیل برای واگن های وینچ برقی با ریل های سفارشی، با طول استاندارد در تیپ های ۹،۹۱۵،۱۰،۱۰۱۵،۱۱،۱۱۱۵،۱۲،۱۲۱۵ ۸ استفاده می شود. مشخصات متداول برای انواع ریل QU70، QU80 QU100، QU120، QU در مسیر تیرکرین تعبیه شده است. ریل های جرثقیل سقفی به دو نوع ریل سنگین و ریل سبک تقسیم می شوند، که اندازه ریل با وزن اسمی در هر متر ( طول ) تقسیم می شوند. وزن بیش از ۳۰ کیلوگرم در متراژ ریل، ریل سنگین است، بدین ترتیب استاندارد طول ریل ۱۲۱۵۰ متر و مشخصات ۲۵۱۰۰ متر مربع می باشد. ریل سبک کمتر از ۳۰ کیلوگرم در متراژی به طول، معمولا ۵ ~ ۱۲ متر می باشد. به منظور بهبود مقاومت به سایش و مقاومت در برابر خوردگی ریل های فولادی، در سال های اخیر از فولادهای سازه ای کم آلیاژ، مانند عناصر آلیاژی منگنز، سی و فسفر استفاده شده است.
نصب ریل جرثقیل
ریل های جرثقیل معمولا در مسیر تیرکرین اصلی و بر روی تیر اصلی، به روش هایی که در ادامه توضیح داده می شود نصب می گردد و ثابت می شوند : نمودار b با استفاده از جوش پیوسته، که دارای ساختار غیر قابل جابجایی است متصل می شود و فشار نیروی اصلی را می توانید با فشار بر روی تیر اصلی مهار کنید.استحکام یاتاقان برای سطح اری M5 به دنبال طول مسیر جرثقیل با روش ثابت که در نمودار b نمایش داده شده رایج هستند. از مزایای این نوع ریل مونتاژ آسان آن می باشد و از معایب این ریل تخریب و سایش بیشتر می باشد. در نمودار، اشکال c , d قابل اجرا در سطوح کاری m8,m7,m6 می باشند. در نمودار اشکال e, f با استفاده از اتصالات پیچی ساخته شده است و برای شرایط خاص می باشد و کار با آن راحت نیست. در نمودار شکل h، پد آهنگ می تواند لاستیک ۶mm، را تحت تاثیر قرار دهد و ضخامت آن را کم کند. روش تثبیت مسیر حلقه شکل h، بر روی تیر ریلی وینچ جرثقیل، در راه ثابت است.
