ریل جرثقیل سقفی چیست و چرا نقش حیاتی در جابجایی بارهای سنگین صنعتی دارد؟ ریل جرثقیل سقفی مسیری خطی است که امکان حرکت افقی جرثقیلهای سقفی را فراهم میکند. این ریلها همانند شریان حرکت جرثقیل عمل میکنند و بارهای سنگین را در سالنهای تولید، انبارها و کارگاهها منتقل میکنند، ضمن اینکه ایمنی کارکنان و تجهیزات را تضمین میکنند.
استفاده از ریلهای استاندارد و با کیفیت نه تنها عملکرد جرثقیل را بهبود میدهد، بلکه طول عمر تجهیزات را افزایش میدهد. انتخاب جنس مناسب، رعایت استانداردهای تولید و نصب صحیح از موارد حیاتی در بهرهوری و ایمنی سیستم جرثقیل سقفی به شمار میآیند.
اگر به دنبال خرید ریل جرثقیل سقفی با کیفیت بالا و استاندارد صنعتی هستید، میتوانید صفحه محصول ما را مشاهده کنید. در این صفحه، ریل جرثقیل سقفی با جزئیات کامل، قیمت مناسب و امکان سفارش آنلاین ارائه شده است تا به راحتی بتوانید بهترین ریل را برای سیستم بالابر خود انتخاب کنید.
➡ مشاهده و خرید ریل جرثقیل سقفی

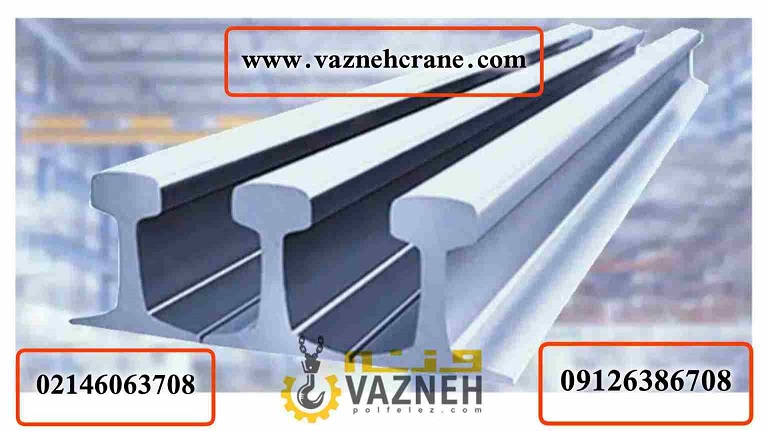

ریل جرثقیل چیست؟
ریل جرثقیل، به طور ساده، مسیری است که چرخهای جرثقیل روی آن حرکت میکنند. ریلها از فولاد با مقاومت بالا ساخته شده و به صورت خطی شکل هستند. ریلهای جرثقیل به جرثقیل اجازه میدهند تا در طول مسیر مشخص شده حرکت کرده و بارها را به نقاط مورد نظر منتقل کند.
اهمیت ریل جرثقیل سقفی
ریل جرثقیل سقفی، امنیت و دقت حرکت بار را تضمین میکند. بدون وجود یک مسیر مشخص و استاندارد، حرکت جرثقیل میتواند ناپایدار و خطرناک شود. این ریلها به کاهش لرزش، افزایش دقت و حفاظت از بار کمک میکنند. به همین دلیل، هر پروژه صنعتی نیازمند بررسی دقیق نوع، جنس و استاندارد ریل جرثقیل سقفی است.

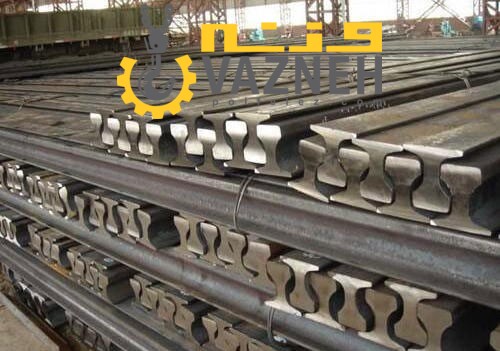

انواع ریلهای جرثقیل سقفی
ریل جرثقیل سقفی چیست و چه انواعی دارد؟ ریلها بر اساس کاربرد، شکل و استاندارد به دستههای مختلف تقسیم میشوند تا نیازهای صنعتی متنوع را پوشش دهند.
ریل جرثقیل یا Crane Rail یکی از پرکاربردترین اجزای سیستم جرثقیل است که حرکت چرخ جرثقیل را امکانپذیر میکند. این ریلها به دو نوع اصلی تقسیم میشوند:
- ریل چهارپهلو
- ریل راهآهنی جرثقیلی
هر نوع ریل در اندازهها و ضخامتهای متنوع تولید و عرضه میشود و برای انتقال مواد با بالابر، جرثقیلهای سقفی و دروازهای کاربرد دارد. برای ساخت ریل جرثقیلی، فولاد مورد استفاده در بندهای موازی ریل با روش نورد خاصی فرم داده میشود تا مقاومت و دوام کافی داشته باشد.
ریلهای معدنی
این ریلها برای جابجایی بارهای بسیار سنگین در معادن و کارگاههای استخراج طراحی شدهاند و معمولاً از فولاد با مقاومت بالا ساخته میشوند. مقاومت بالای این ریلها حرکت پایدار و ایمن جرثقیل حتی در شرایط سخت محیطی را تضمین میکند.
ریلهای راهآهن
ریلهای راهآهن به دلیل ضخامت و استحکام بالا، در پروژههایی با بارهای سنگین و مسیر طولانی استفاده میشوند. این ریلها مناسب کارخانههای بزرگ و انبارهای صنعتی هستند و توانایی تحمل فشار بالا را دارند.
ریلهای جرثقیلی (چهارپهلو یا ساده)
رایجترین نوع ریل در صنعت جرثقیل سقفی هستند. این ریلها حرکت روان و دقیق جرثقیل را فراهم میکنند و با استانداردهای جهانی سازگار هستند. بسته به نیاز پروژه، میتوان ریلهای چهارپهلو را با متعلقات دیگری مانند کابل جمعکن و شینه برقرسانی ترکیب کرد.
انواع ریل جرثقیل سقفی بر اساس کاربرد، جنس و شکلی که دارند به دستههای مختلفی تقسیم میشوند:
- ریلهای سقفی
این نوع ریلها معمولاً در کارگاهها و انبارها برای جابجایی بارهای سنگین در ارتفاع استفاده میشوند.
- ریلهای زمینی
برای جرثقیلهای زمینی مورد استفاده قرار میگیرند و معمولاً در محیطهای باز مانند اسکلهها و کارگاههای ساختمانی کاربرد دارند.
- ریلهای منحنی
این نوع ریلها برای ایجاد مسیرهای منحنی شکل برای جرثقیلها استفاده میشوند.
- ریلهای H
این ریلها به دلیل شکل حرف H به این نام معروف هستند و در جرثقیلهای سقفی بزرگ استفاده میشوند.
کاربرد ریل جرثقیل سقفی
ریل جرثقیل سقفی یکی از اجزای حیاتی جرثقیلها است و در مکانهایی که نیاز به جابجایی بارهای سنگین وجود دارد، کاربرد فراوان دارد. مهمترین کاربردهای کرین ریل عبارتاند از:
- بنادر
- کارخانههای کشتیسازی
- انبارها
نکات مهم در انتخاب بهترین ریل جرثقیل سقفی
برای خرید و نصب ریل جرثقیل سقفی باید چندین عامل کلیدی را در نظر گرفت تا عملکرد ایمن و روان سیستم ریلی تضمین شود:
- نصب قاب پل: یکی از مهمترین مراحل است که باید با دقت انجام شود.
- بررسی مواد پایه: اطمینان از کیفیت مواد اولیه ریل برای طول عمر و استحکام آن ضروری است.
- عرض نصب ریل: عرض مناسب نصب، تاثیر مستقیم بر حرکت ایمن جرثقیل دارد.
- بار جرثقیل: باید بار قابل تحمل ریل با وزن و عملکرد جرثقیل سازگار باشد.
- عملکرد سیستم ریلی: پیش از بهرهبرداری، کل سیستم ریلی باید از نظر روان بودن حرکت و ایمنی عملکرد بررسی و آزمایش شود.
بیشتر بخوانید: راهنمای کامل خرید جرثقیل سقفی
استانداردهای ریل جرثقیل
- Tiپ S (اروپایی): مناسب بارهای سنگین با دقت حرکتی بالا
- Tiپ R (روسی): مقاوم در برابر شرایط سخت محیطی و بارهای بسیار سنگین
- Tiپ JIS (ژاپنی): کیفیت و دقت بالا، مناسب کارگاههای صنعتی با جابجایی دقیق بار
انتخاب ریل مناسب با توجه به نوع پروژه، وزن بار و طول مسیر، امنیت و طول عمر جرثقیل را افزایش میدهد.
متعلقات ریل جرثقیل سقفی
ریل جرثقیل سقفی معمولاً همراه با مجموعهای از متعلقات ارائه میشود که عملکرد ایمن و دقیق را تضمین میکنند:
- سیریل (C-Rail): مسیر حرکت اصلی جرثقیل روی تیر اصلی.
- کابل و کابل جمعکن: برای انتقال نیرو و فرمان بین جرثقیل و سیستم کنترل.
- شینه برقرسانی: تامین انرژی الکتریکی جرثقیل بهصورت پایدار و ایمن.
استفاده از متعلقات استاندارد، حرکت روان و بدون لرزش جرثقیل را تضمین میکند.
ریل جرثقیل سقفی و اهمیت همراستایی آن
در جرثقیلهای دروازهای، ریل جرثقیل بر روی پلیت نصب شده بر فوندانسیون طولی جرثقیل قرار میگیرد. همراستایی ریل و اجرای دقیق و همسطح آن از نکات حیاتی است؛ زیرا عدم رعایت این موارد میتواند باعث استهلاک چرخها، خرابی قطعات و کاهش عمر مفید ریل شود.
نصب ریل جرثقیل سقفی
نصب صحیح ریل جرثقیل سقفی برای عملکرد ایمن و دقیق جرثقیل بسیار حیاتی است. روشهای نصب شامل:
ریل ثابت (Fixed Rail)
ریل مستقیماً به تیر جرثقیل جوش یا پیچ میشود. مزیت این روش سادگی آن است، اما ممکن است در بارهای سنگین مشکلات تنش و کمانش ایجاد شود.
ریل شناور (Floating Rail)
با استفاده از پایهها و گیرههای قابل تنظیم، ریل شناور اجازه میدهد طول مسیر و تراز آن تنظیم شود. این روش باعث کاهش لرزش، سر و صدا و فرسایش ریل میشود و برای حرکت دقیق بارهای سنگین توصیه میشود.
نکات مهم نصب
- تراز دقیق ریل برای حرکت روان جرثقیل
- استفاده از صفحات سایش و پدهای انعطافپذیر
- بررسی منظم پیچومهرهها و اتصالات
نگهداری ریل جرثقیل سقفی
ریل جرثقیل سقفی بدون نگهداری مناسب طول عمر مفید ندارد. نگهداری صحیح شامل موارد زیر است:
- بررسی دورهای وضعیت ریل و اتصالات
- روانکاری مناسب و منظم ریلها
- تعمیر و تعویض بخشهای فرسوده یا آسیبدیده
- کنترل تراز و صاف بودن مسیر حرکت جرثقیل
نگهداری منظم باعث کاهش هزینه تعمیرات و افزایش ایمنی محیط کار میشود.

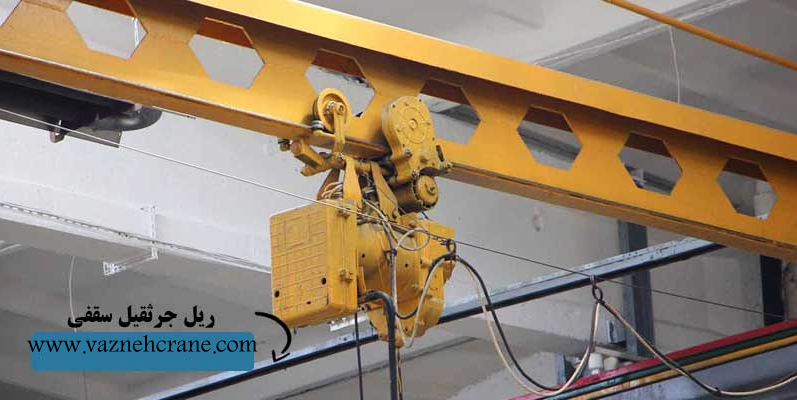

نحوه کار ریل جرثقیل سقفی
ریل جرثقیل سقفی مسیر حرکت جرثقیل را مشخص میکند و پل جرثقیل در امتداد این مسیر روی پلهای مرتفع دو طرف نصب شده است. این طراحی امکان حرکت طولی و دقیق جرثقیل را فراهم میکند و اطمینان میدهد که حرکت پل کاملاً همراستا و ایمن انجام شود.
خرابیها و مشکلات رایج ریل فولادی
از مشکلات مهم مرتبط با ریل جرثقیل سقفی میتوان به موارد زیر اشاره کرد:
- سایش و فرسایش ریل و چرخها: این مسئله معمولاً ناشی از اصطکاک غلتشی است، اما با استفاده از مدلسازی رایانهای میتوان خسارات را کاهش داد.
- خوردگی سینوسی، پوسته شدن و ترک خوردگی: نیروهای وارده بر پل و ریل میتوانند باعث بروز این مشکلات شوند.
- حرکت اریب پل: اگر نیروها به صورت متوازن اعمال نشوند، پل ممکن است حول مرکز ثقل بچرخد و حرکت جرثقیل دچار مشکل شود.
پیکربندی ریل قطاری جرثقیل سقفی
ریلهای جرثقیل سقفی در واقع نوعی راهآهن ویژه هستند که برای حرکت جرثقیل طراحی شدهاند. این ریلها معمولاً در مسیر نوع P استفاده میشوند.
- ریلهای مربعی: روی چرخهای نسبتاً بزرگ نصب میشوند، اما امروزه کمتر کاربرد دارند.
- ریل نوع P: رایجترین نوع است؛ قسمت بالایی ریل محدب و پایین ریل دارای عرض مشخصی است تا سطح تماس با پایه افزایش یابد.
- بخش طول مسیر ریل به شکل | طراحی شده و انعطاف خوبی دارد، که بیشتر برای چرخهای سبک با وزن کم و سرعت آهسته مناسب است.امل تأثیرگذار در قیمت ریل جرثقیل سقفی
قیمت ریل جرثقیل سقفی به چند عامل اصلی بستگی دارد:
- جنس ریل: فولاد ساده یا آلیاژی
- ابعاد و طول ریل: هر چه طول بیشتر و ضخامت بالاتر، قیمت افزایش مییابد
- استاندارد ریل: Tiپ S، R یا JIS
- خدمات نصب و متعلقات: شامل سیریل، کابل و شینه برقرسانی
- نوع پروژه: محیط صنعتی، کارگاه کوچک یا معدن
انتخاب ریل با کیفیت و استاندارد میتواند هزینههای بلندمدت نگهداری و تعمیرات را کاهش دهد.
خرید ریل جرثقیل سقفی
قبل از خرید ریل جرثقیل سقفی، نکات زیر را مد نظر داشته باشید:
- مطابقت با نیاز پروژه و وزن بار قابل جابجایی
- مشاوره فنی برای انتخاب استاندارد مناسب
- بررسی کیفیت متعلقات همراه ریل
- انتخاب فروشنده معتبر با خدمات نصب و پشتیبانی
شرکت وزنه پل فلز تامینکننده انواع سیریل و متعلقات جرثقیل سقفی است و خدمات نصب و راهاندازی کرین ریل را نیز ارائه میدهد. برای استعلام قیمت یا دریافت مشاوره میتوانید با شماره ۰۲۱۴۶۰۶۳۷۰۷ یا ۰۹۱۲۶۳۸۶۷۰۸ تماس بگیرید یا درخواست خود را از طریق سایت وزنه کرین ثبت کنید.
دستهبندی و انتخاب ریل جرثقیل
ریلهای جرثقیل به دو دسته تقسیم میشوند:
- ریل سبک (نوع P)
- ریل سنگین (نوع QU)
ریلهای P-type برای جرثقیلهای با تناژ کم و متوسط استفاده میشوند، در حالی که جرثقیلهای دروازهای سنگین از ریلهای خاص QU یا ریلهای مربعی بهره میبرند.
ریلهای جرثقیل شامل موارد زیر هستند:
- ریلهای خاص
- ریلهای استاندارد راهآهن
- ریلهای مربعی
- ریلهای نوع P
ریلهای مربعی به دلیل سایش زیاد چرخها کمتر استفاده میشوند. امروزه، بیشتر ترولیهای جرثقیل از ریلهای نوع P استفاده میکنند.
انتخاب نوع ریل جرثقیل

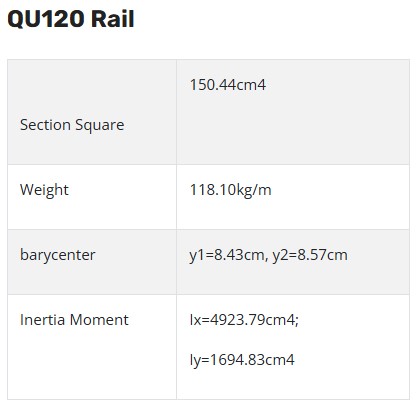

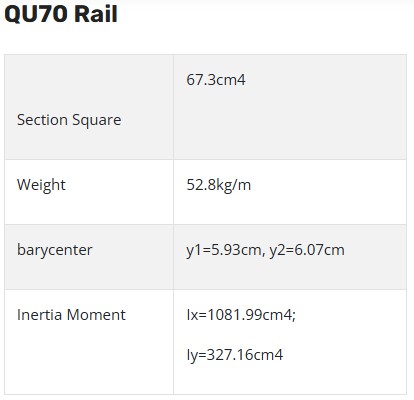

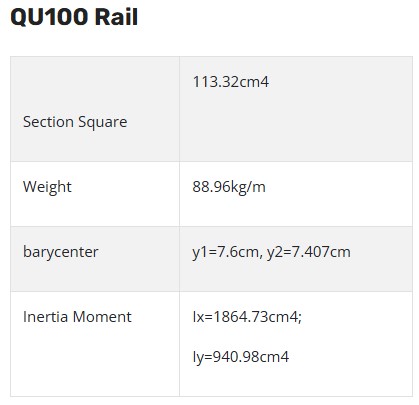

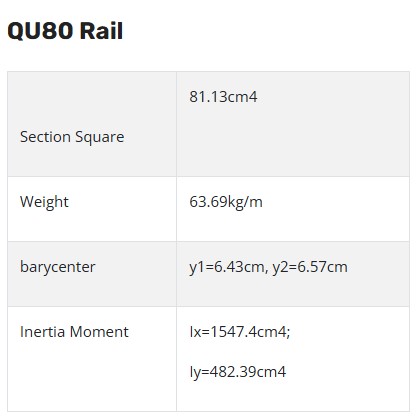

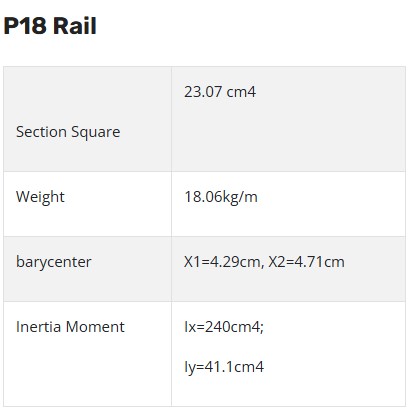

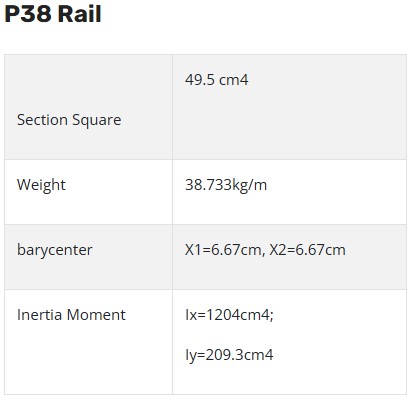

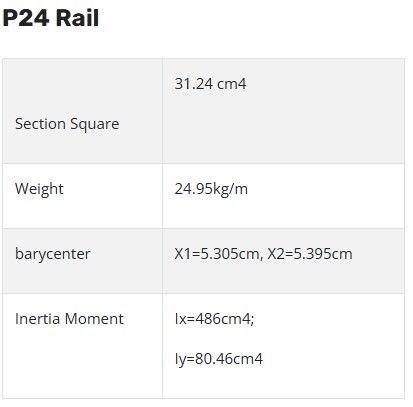

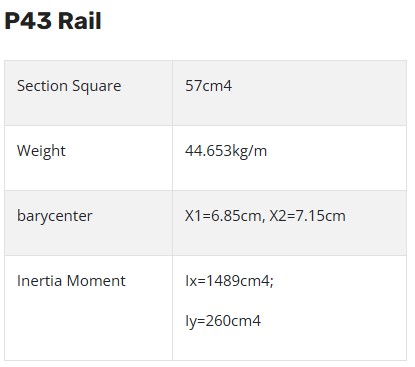

پارامترهای فنی ریلهای جرثقیل
روشهای ثابتسازی ریل جرثقیل
مسیر حرکت ترولی جرثقیل باید روی تیر حرکت ثابت شود و مسیر جرثقیل روی تیر اصلی نصب گردد. هنگام کار، ریل جرثقیل نباید حرکت عرضی یا طولی داشته باشد و در عین حال، امکان تنظیم آن باید آسان باشد.

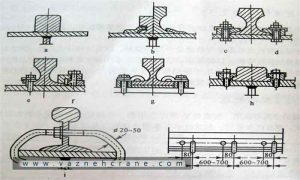

مدلهای مختلف اتصال ریل جرثقیل:
- نمودار A: جوشکاری درز مستقیم (اتصال غیرقابل جداسازی) – مناسب برای ترولیهایی با سطح کاری M5 و پایینتر.
- نمودار B: رایجترین روش در چین – مونتاژ آسان، اما جداسازی دشوار.
- نمودارهای C و D: مناسب برای سطح کاری M6، M7 و M8.
- نمودارهای E و F: اتصال پیچی – مناسب برای شرایطی که امکان پیچ کردن از پایین وجود ندارد.
- نمودار G: استفاده از لایه لاستیکی ۳-۶ میلیمتری زیر ریل برای کاهش ضربه.
- نمودار H: روش ثابتسازی ریل دایرهای.
- نمودار I: روش ثابتسازی مسیر حرکت ماشین بزرگ روی تیر جرثقیل.
بازرسی ایمنی ریل جرثقیل
قبل از نصب ریل جرثقیل، موارد زیر را بررسی کنید:
- ریلها، پیچها و صفحات نگهدارنده
- در صورت وجود ترک یا ناهنجاری، قطعات آسیبدیده را فوراً تعویض کنید.
- در صورتی که سطح ریل قابل تعمیر باشد، میزان سایش نباید از ۳ میلیمتر تجاوز کند.
- تامینکننده ریل جرثقیل برای جرثقیل سقفی و دروازهای
گروه وزنه پل فلز تأمینکننده ریلهای جرثقیل و خدمات نصب ریل است. برای خرید جرثقیل و قطعات یدکی مورد نیاز، با ما تماس بگیرید.
سوالات متداول درباره ریل جرثقیل سقفی
۱. ریل جرثقیل سقفی چه تفاوتی با ریل راهآهن دارد؟
ریل جرثقیل برای حرکت جرثقیل و بارهای سنگین طراحی شده و شکل و استاندارد متفاوتی دارد، در حالی که ریل راهآهن برای حمل قطارها و وسایل نقلیه ریلی است.
۲. انواع استاندارد ریلها چه کاربردی دارند؟
Tiپ S برای بارهای سنگین با دقت بالا، Tiپ R برای شرایط سخت و Tiپ JIS برای دقت و کیفیت بالا مناسب هستند.
۳. روش نگهداری ریل چگونه است؟
بازرسی دورهای، روانکاری منظم و تعمیر بخشهای فرسوده از مهمترین اقدامات نگهداری است.
۴. آیا امکان نصب ریل شناور بهتر از ثابت است؟
بله، ریل شناور با کاهش لرزش و فرسایش باعث حرکت روانتر و طول عمر بیشتر ریل میشود.
ریل جرثقیل سقفی چیست و چرا اهمیت دارد؟ انتخاب ریل مناسب با استاندارد، جنس و متعلقات با کیفیت، نصب صحیح و نگهداری دورهای، ایمنی و دقت جابجایی بارها را تضمین میکند. استفاده از خدمات تخصصی و مشاوره فنی مانند شرکت وزنه پل فلز، علاوه بر کاهش هزینههای بلندمدت، اطمینان خاطر از عملکرد بهینه جرثقیل را فراهم میکند.
