سیم بندی ریموت کنترل ساگا

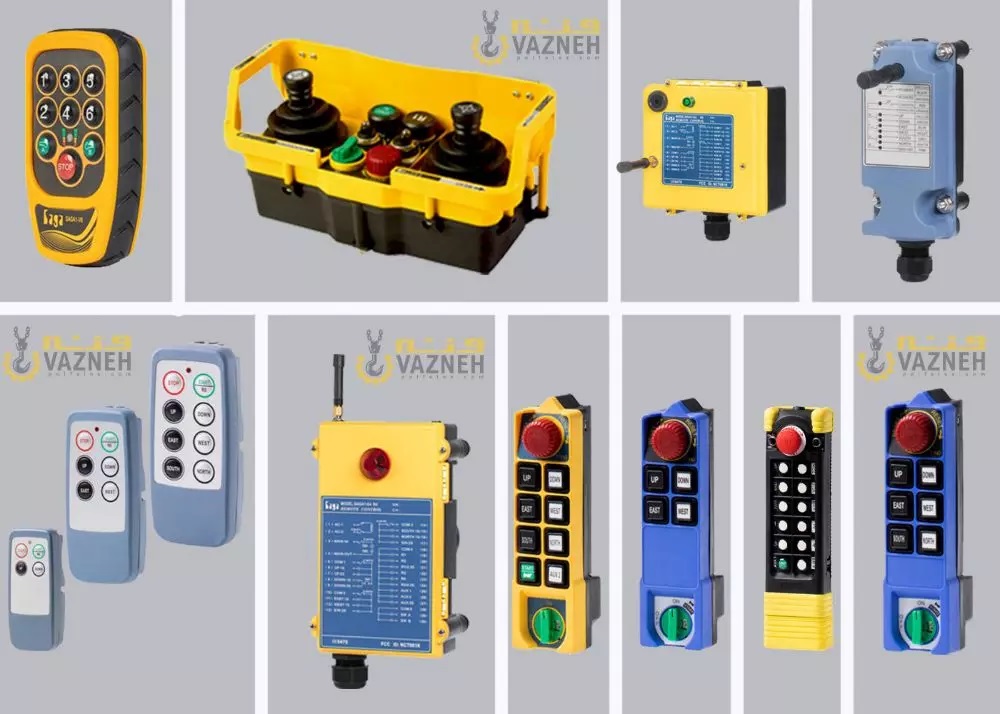

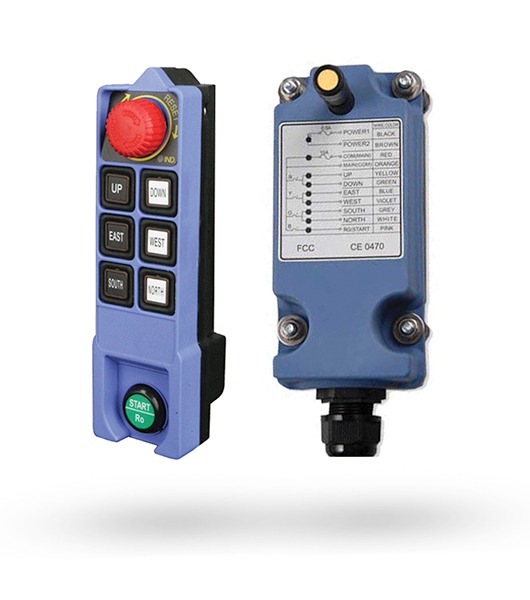

ریموت کنترل های ساگا L6B – L8B – L10 یکی از پرکاربردترین و پرمصرفترین ریموت کنترل ها در صنعت ایران می باشند که شرکت وزنه پل فلز تامین کننده ریموت کنترل های ساگا و همچنین ریموت کنترلهای تله کرین در انواع مختلف با یکسال گارانتی و ده سال خدمات پس از فروش میباشد .
آموزش نصب ریموت کنترل ساگا به شرح زیر می باشد :

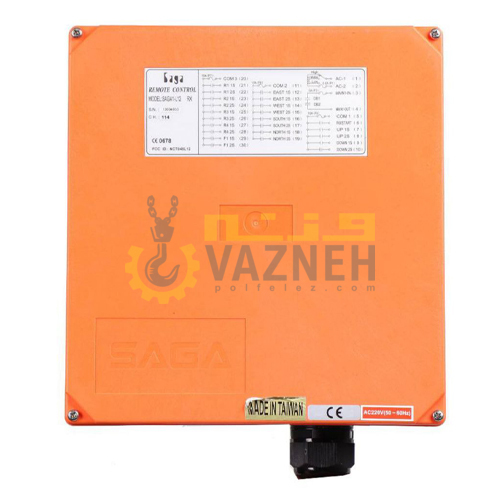

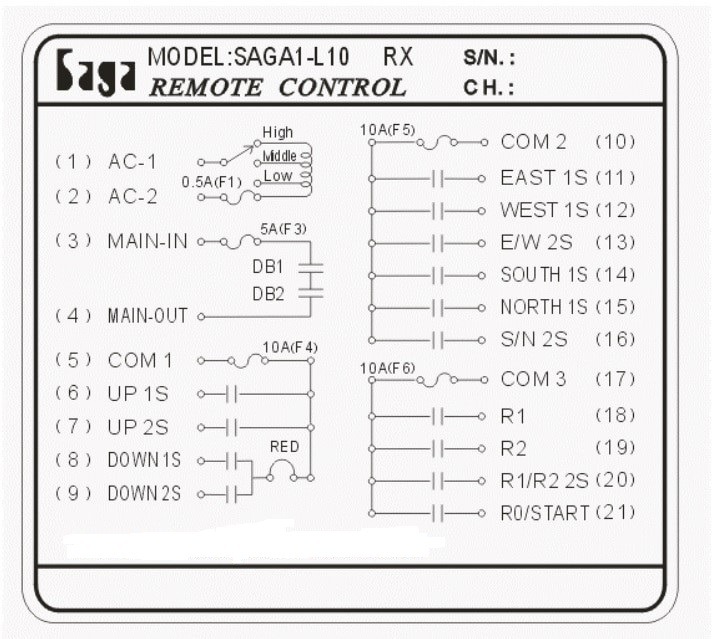

شماره ۱ یا به عبارت دیگر حرف ۱ AC- نوشته شده است و در شماره ۲ حرف دیگری بنام AC-2 نوشته شده است. در هنگام نصب باید به حرف AC-2 توجه داشته باشید که فاز را نصب نماید زیرا حرف AC-2 دارای علامت فیوز می باشد که جهت حفاظت ریموتهای ساگا نصب شده است و به حرفAC-1 نول را نصب نمایید تا جریان برق در ریموت برقرار شود .
شماره ۳ MAIN-IN و شماره ۴ MAIN OUT :نوشته شده است که جهت برق دار نمودن تابلو برقی که گیرنده ریموت ساگا منتاژ شده استفاده میشود. به شماره ۳ فاز داده وشماره ۴ را به بوبین کنتاکتور اصلی نصب میکنیم. برای برق دار نمودن تابلو برق این ریموتها از یک کنتاکتور استفاده میشود که به این کنتاکتور چون برق ورودی تابلو برق وارد میشود کنتاکتور اصلی میگویند.
شماره ۵ که با نام COM 1 مشخص شده است را طبق بوبین کنتاکتور برق دار مینماییم یعنی اگر بوبین کنتاکتور ما ۲۲۰ ولت بود com نیز ۲۲۰v خواهد بود.
شماره ۶ ریموت ساگا مربوط به حرکت دور کند میباشد را به کنتاکتوری که جهت حرکت کند نصب شده وصل می کنیم تا برق سه فاز را به سیم پیچ دور کند موتور انتقال دهد.
شماره ۷ جهت حالت تند موتور میباشد و به کنتاکتوری که سرعت تند است وصل میکنیم منظور از وصل کردن، بستن سیمی است که به بوبین کنتاکتور مربوط میباشد.
شماره ۸ جهت حالت پایین با سرعت کند میباشد و شماره ۹ جهت حالت پایین با سرعت تند میباشد و هرکدام را به کنتاکتور مربوط به خود وصل میکنیم COM 2 .که مشترک حرکتهای خط عرضی و طولی جرثقیل میباشد و هر کدام به رلههای مربوط به حرکت طولی و عرضی نصب میشود . لازم به ذکر است ریموتهای ساگا از طریق کریستالهایی که روی فرستنده و گیرنده میباشند باهم مچ میشوند.
منبع تغذیه فرستنده ریموت کنترل ساگا L10 دو عدد باطری AA و تغذیه گیرنده ۳۸۰ -۱۱۰- ۲۲۰ و ۴۸ ولت AC میباشد
شما می توانیدجهت آموزش ریموت کنترل تله کرین از این نقشه ریموت کنترل جرثقیل سقفی نیز استفاده نمائید.
