راهنمای جامع انواع قلاب جرثقیل سقفی؛ استانداردها، کاربرد و ضوابط بازرسی فنی
قلاب جرثقیل سقفی (Crane Hook) یکی از حساسترین و کلیدیترین اجزای باربرداری در سیستمهای لیفتینگ صنعتی است. این قطعه به عنوان تنها نقطه اتصال مستقیم میان بالابر (Hoist) و بار شناخته میشود؛ بنابراین هرگونه نقص، خستگی فلز یا انتخاب نادرست نوع قلاب میتواند منجر به حوادث ناگوار، سقوط بار و توقف خط تولید شود.
در این مقاله تخصصی از وزنه کرین، به بررسی انواع هوکهای جرثقیل سقفی، تفاوتهای استاندارد بینالمللی DIN، استانداردهای ساخت متریال، مکانیزم ضامن ایمنی و ضوابط بازرسی دورهای قلاب میپردازیم.
قلاب جرثقیل چیست؟
قلاب جرثقیل یکی از قطعات کلیدی در سیستمهای بالابری است که در انتهای سیمبکسل یا زنجیر نصب میشود. وظیفه اصلی این قطعه اتصال ایمن بار به سیستم جرثقیل سقفی است. بسته به نوع بار، وزن، شرایط کاری و محیط، انواع مختلفی از قلابها طراحی و تولید میشوند.
معرفی انواع قلاب جرثقیل سقفی
- قلابهای تک (Single Hook): سادهترین و رایجترین نوع قلاب که برای کاربردهای عمومی استفاده میشود.
- قلابهای دوتایی (Double Hook): امنیت بیشتری ارائه میدهند و برای کاربردهای خاص و بارهای حساس مناسب هستند.
- قلابهای گردان (Rotating Hook): امکان چرخش ۳۶۰ درجهای در حین حمل بار، مناسب برای کارهایی که نیاز به تنظیم زاویه دارند.
- قلابهای ضامندار (Safety Hook): دارای ضامن ایمنی برای جلوگیری از دررفتگی بار و افزایش امنیت.
- قلابهای چشمی:برای اتصال آسان به زنجیر یا طناب.
انواع قلاب جرثقیل سقفی بر اساس شکل هندسی و ساختار
قلابهای جرثقیل متناسب با تناژ، تعداد رشتههای اسلینگ و شرایط کاری در چند دسته اصلی طراحی و فورج میشوند:
۱. قلاب تک شاخه یا ساده (Single Hook - استاندارد DIN 15401)
قلاب تک، متداولترین نوع هوک در جرثقیلهای سقفی تکپل و دوپل تا ظرفیتهای متوسط (معمولاً تا ۷۵ تن) است.
- ویژگی ساختاری: دارای یک دهانه و یک انحنا برای قرارگیری مستقیم حلقه اسلینگ یا زنجیر.
- کاربرد: کارگاههای ماشینسازی، انبارها، سولههای صنعتی و لیفتینگ عمومی که بار با یک یا دو رشته اسلینگ متصل میشود.
- محدودیت: در صورت باربرداری با زوایای باز، امکان برهم خوردن تعادل و خروج اسلینگ بیشتر است.
۲. قلاب دوبل یا دو شاخه / شاخ قوچی (Double Hook / Ramshorn Hook - استاندارد DIN 15402)
این قلاب به دلیل شباهت به شاخ قوچ به Ramshorn معروف است و دارای دو دهانه متقارن در طرفین میباشد.
- ویژگی ساختاری: توزیع یکنواخت بار میان دو رشته اسلینگ یا اتصال همزمان دو تسمه حمل بار جرثقیل بدون تداخل.
- کاربرد: جرثقیلهای سنگین تناژ بالا (از ۵۰ تن تا بیش از ۵۰۰ تن)، صنایع فولادسازی، صنایع ریختهگری، حمل پاتیل مذاب و بنادر.
- مزیت مهندسی: افزایش پایداری بار و جلوگیری از تابیدگی و تمرکز تنش روی یک نقطه از گلویی قلاب.
۳. قلاب ورقهای یا لمینت (Laminated Hooks / Plate Hook - DIN 15407)
برخلاف قلابهای فورج یکپارچه، این قلابها از اتصال چندین لایه ورق فولادی مقاوم با پرچهای فولادی سنگین ساخته میشوند.
- ویژگی ساختاری: امنیت فوقالعاده بالا در برابر شکست ناگهانی؛ در صورتی که یک لایه ورق دچار ترک یا شکست شود، سایر لایهها بار را مهار میکنند و خطری سیستم را تهدید نمیکند.
- کاربرد ویژه: کارخانجات فولاد، انتقال پاتیل مذاب و محیطهای با دمای بسیار بالا که خطر شکست ترد (Brittle Fracture) وجود دارد.
۴. قلاب چرخشی / بلبرینگدار (Swivel Hook)
این قلابها در بخش بالایی دارای بلبرینگ کفگرد صنعتی هستند که به قلاب اجازه میدهد تحت بار سنگین ۳۶۰ درجه به نرمی بچرخد.
- مزیت: جلوگیری از تابیدگی و گره خوردن سیم بکسل جرثقیل، سهولت در جانمایی بار و هدایت دقیق توسط اپراتور.
در این صفحه، انواع مختلف قلابهای جرثقیل سقفی و کاربردهای آنها را بررسی خواهیم کرد. قلاب جرثقیل سقفی نقش اساسی در ایمنی و کارایی عملیات بالابری ایفا میکنند. در ادامه به معرفی انواع قلاب جرثقیل از نظر ساختار و کاربرد میپردازیم.
اگر قصد دارید یکی از این قلابهای جرثقیل را تهیه کنید، برای مشاهده مدلها و انواع مختلف قلابهای جرثقیل سقفی و انتخاب بهترین گزینه برای نیاز خود، میتوانید به صفحه قلاب جرثقیل سقفی مراجعه کنید. این صفحه شامل تمام محصولات موجود، مشخصات فنی و قیمت روز قلابها است و به شما کمک میکند انتخاب دقیق و بهینهای برای کاربرد صنعتی خود داشته باشید.
دستهبندی قلاب جرثقیل سقفی
۱. دستهبندی بر اساس ظرفیت قلاب
- قلاب جرثقیل ۱ تن
- قلاب جرثقیل ۳ تن
- قلاب جرثقیل ۵ تن
- قلاب جرثقیل ۱۰ تن
- قلاب جرثقیل ۱۲.۵ تن
- قلاب جرثقیل ۱۵ تن و بالاتر
۲. دستهبندی بر اساس برند
- قلاب جرثقیل اشتال (STAHL)
- قلاب جرثقیل دماگ (DEMAG)
- قلاب جرثقیل کنه کرین (KONECRANES)
- قلاب جرثقیل ایرانی
- قلاب جرثقیل متفرقه یا OEM
جدول مقایسه فنی انواع قلابهای جرثقیل سقفی
| نوع قلاب جرثقیل | استاندارد ساخت | محدوده تناژ پیشنهادی | مزیت اصلی مهندسی | مهمترین کاربرد صنعتی |
|---|---|---|---|---|
| قلاب تک (Single Hook) | DIN 15401 | ۱ الی ۷۵ تن | ساختار یکپارچه، نصب سریع، اقتصادی و سبک | کارگاههای ماشینسازی، انبارها و خطوط تولید عمومی |
| قلاب دوبل / شاخ قوچی (Ramshorn) | DIN 15402 | ۵۰ الی ۵۰۰+ تن | توزیع متقارن تنش، اتصال همزمان دو اسلینگ بدون تداخل | صنایع فولاد، ریختهگری، پتروشیمی و جرثقیلهای بندری |
| قلاب لمینت / چندلایه (Laminated) | DIN 15407 | ۱۰۰ الی ۶۰۰+ تن | عدم شکست ناگهانی در حرارت بالا (ایمنی فوقالعاده) | حمل پاتیل مذاب، کوره و صنایع فوقسنگین |
| قلاب چرخشی (Swivel Hook) | EN 1677 | ۱ الی ۵۰ تن | گردش ۳۶۰ درجه تحت بار بدون پیچش سیمبکسل | تخلیه، بارگیری، جانمایی دقیق قطعات و انبارداری |
تفاوت قلابهای جرثقیل سقفی از نظر برند و کشور سازنده
در بازار ایران برندهای مختلفی از قلاب جرثقیل وجود دارند:
YOKE تایوان: کیفیت بالا، ایمنی استاندارد اروپا
KITO ژاپن: دوام عالی و مناسب شرایط کاری سخت
Crosby آمریکا: یکی از معتبرترین برندهای بینالمللی با تاییدیههای مختلف
راهنمای انتخاب قلاب مناسب برای جرثقیل سقفی
برای انتخاب قلاب مناسب باید به موارد زیر دقت کنید:
- ظرفیت باربرداری جرثقیل
- نوع بار (ثابت، متحرک، حساس)
- شرایط محیطی (رطوبت، دما، مواد خورنده)
- استانداردهای ایمنی مورد نیاز (EN, ANSI, ASME)
- نیاز به چرخش یا قفل ایمنی در عملیات بارگیری
مقایسه انواع قلاب جرثقیل به صورت توصیفی
- قلاب ساده
کاربرد: رایجترین نوع قلاب است و برای بلند کردن بارهای عمومی با شکل هندسی منظم مانند جعبهها، کیسهها و اجسام مشابه استفاده میشود.
مزایا: سادگی در طراحی، قیمت مناسب و کاربرد گسترده.
معایب: محدودیت در بلند کردن بارهای با شکل نامنظم.
- قلاب ویژه
کاربرد: برای بلند کردن بارهای خاص با شکل هندسی پیچیده یا حساس مانند لوله، ورق، بشکه و ... طراحی شدهاند. این قلابها دارای اشکال و اندازههای مختلفی هستند که به آنها امکان میدهد بارهای مورد نظر را به صورت ایمن بلند کنند.
مزایا: ایمنی بالا برای بارهای خاص، قابلیت بلند کردن بارهای با شکل پیچیده.
معایب: هزینه بالا، طراحی پیچیده و اختصاصی برای هر نوع بار.
- قلاب چنگکی
کاربرد: برای بلند کردن بارهایی با شکل نامنظم یا تودههای مواد استفاده میشود. این قلابها دارای چندین چنگک هستند که به آنها امکان میدهد بار را محکم بگیرند.
مزایا: انعطافپذیری بالا در بلند کردن انواع مختلف بار، قابلیت بلند کردن مواد حجیم.
معایب: دقت پایین در قرارگیری بار، احتمال آسیب دیدن سطح بار.
نکات مهم در انتخاب انواع قلاب جرثقیل سقفی
- ظرفیت جرثقیل : مهمترین فاکتور، انتخاب قلابی با ظرفیت بیشتر از حداکثر باری است که باید بلند شود. توجه به ظرفیت بار قلاب جهت ایمنی و کارایی مطلوب می باشد.
- استانداردهای ایمنی : باید از قلابی استفاده شود که با استانداردهای بین المللی ایمنی مانند ISO و FEM مطابقت داشته باشد.
- نوع بار : شکل، ابعاد و وزن بار در انتخاب نوع قلاب (تک شاخ، دو شاخ، و غیره) تاثیرگذار است.
- شرایط محیطی: در صورت استفاده در محیط های خورنده، از انواع قلاب جرثقیل سقفی با روکش ضد زنگ استفاده کنید.
- برند: انتخاب برندهای معتبر و شناخته شده، تضمینکننده کیفیت و کارایی قلاب است.
با توجه به نقش مهمی که انواع قلاب جرثقیل در جابجایی بارهای سنگین دارند باید به در انتخاب قلابهای با کیفیت و مناسب توجه داشته باشید تا از ایمنی عملیات اطمینان حاصل داشته باشید. نکته دیگر اینکه استفاده و نگهداری از قلاب حائز اهمیت است . لازم به ذکر است نگهداری و بازرسی منظم قلابها جهت عملکرد صحیح و ایمن از اهمیت بالایی برخوردار است.
کاربرد قلاب جرثقیل سقفی
انواع قلاب جرثقیل سقفی در موارد زیر مورد استفاده قرار می گیرد :
- صنایع: فولاد، خودرو، نساجی، معدن، بنادر و ...
- انبارداری: جابجایی و چیدن کالا در انبارها.
- ساخت و ساز: بلند کردن مصالح و تجهیزات در پروژه های ساختمانی.
- حمل و نقل: بارگیری و تخلیه کانتینر و محموله ها.
مزایای استفاده از انواع قلاب جرثقیل سقفی
- افزایش ایمنی: انتخاب قلابهای مناسب خطرات احتمالی مانند کاهش خطر سقوط بار و حوادث ناشی از آن را به حداقل میرساند.
- بهبود کارایی: زمان جابجایی را کاهش می یابد و بهرهوری را افزایش میدهند.
- کاهش هزینههای تعمیر و نگهداری: انتخاب قلابهای مقاوم هزینهی تعمیر و نگهداری کمتری دارد.
- افزایش طول عمر جرثقیل: فشار وارده به اجزای مختلف جرثقیل را کاهش میدهد .
ویژگی انواع قلاب با کیفیت جرثقیل
- استحکام و دوام: قلاب ها باید از مواد مقاوم مانند فولاد آلیاژی ساخته شده باشند تا بتوانند بارهای سنگین را تحمل کنند.
- مکانیسمهای ایمنی: وجود ضامنها و قفلهای خودکار باعث می شود تا از افتادن ناگهانی بار جلوگیری شود.
- طراحی ارگونومیک: قلابها باید به گونهای طراحی شوند که اپراتورها بتوانند به راحتی از آنها استفاده کنند.
چرا باید انواع قلاب جرثقیل را بشناسید؟
شناخت انواع قلابها و کاربردهای آنها به شما این امکان را میدهد که انتخاب بهتری برای پروژههای خود داشته باشید. با توجه به نیازهای خاص هر پروژه، انتخاب قلاب مناسب میتواند ایمنی و کارایی عملیات را به طرز چشمگیری بهبود بخشد.
اگر بهدنبال خرید قلاب جرثقیل سقفی هستید، در انتخاب نوع، برند، ظرفیت و ویژگیهای ایمنی آن دقت کنید. فروشگاه وزنهکرین با تنوع بالای محصولات و مشاوره تخصصی، همراه مطمئن شما در خرید قلاب مناسب است.
امکان ساخت قلاب جرثقیل و سفارش انواع قلاب جرثقیل سقفی از طریق تماس، ایمیل، واتساپ و اپلیکشن های ایرانی وجود دارد. در صورت امکان، نیازهای قلاب جرثقیل سقفی اعم از کلیه اجزای قلاب جرثقیل سقفی خود را با ما به اشتراک بگذارید، ما به شما قلاب های جرثقیل سفارشی و وارداتی را پیشنهاد می دهیم. برای دریافت مشاوره رایگان در مورد قلاب جرثقیل با کارشناسان ما تماس بگیرید.
چکلیست بازرسی دوره ای و نشانههای زمان تعویض قلاب
طبق استاندارد بازرسی جرثقیل (ASME B30.10 و FEM)، قلاب باید در فواصل منظم تحت آزمونهای چشمی و غیرمخرب (NDT) قرار گیرد. در شرایط زیر استفاده از قلاب اکیداً ممنوع بوده و باید تعویض گردد:
- افزایش دهانه قلاب (Throat Opening): باز شدن دهانه قلاب بیش از ۵٪ ابعاد اولیه یا بیش از ۶ میلیمتر.
- سایش در بخش نشیمنگاه بار: سایش، فرورفتگی یا کاهش ضخامت در قوس داخلی قلاب بیش از ۱۰٪.
- پیچش و تغییر زاویه (Twist): هرگونه تابیدگی یا انحراف زاویه بدنه قلاب بیش از ۱۰ درجه از محور عمودی.
- وجود ترک و شیار: مشاهده هرگونه ترک سطحی ناشی از خستگی در تست ذرات مغناطیسی (MT) یا مایع نافذ (PT).
- جوشکاری و حرارتدیدگی: هرگونه جوشکاری، برشکاری یا تغییر دستی روی قلاب غیرمجاز بوده و باعث ابطال سرتیفیکیت میشود.
چرا مشاوره و تامین قطعات جرثقیل از وزنه کرین؟
انتخاب قلاب و متعلقات لیفتینگ به محاسبات دقیق گرید، کلاس کاری (FEM/ISO) و شرایط محیطی بستگی دارد. وزنه کرین با سابقه طولانی در طراحی، ساخت و نوسازی جرثقیلهای سقفی:
- تامین انواع هوکهای تک و دوبل فورج استاندارد همراه با سرتیفیکیت معتبر.
- ارائه خدمات تست غیرمخرب (NDT) و صدور گواهی سلامت و بازرسی ایمنی.

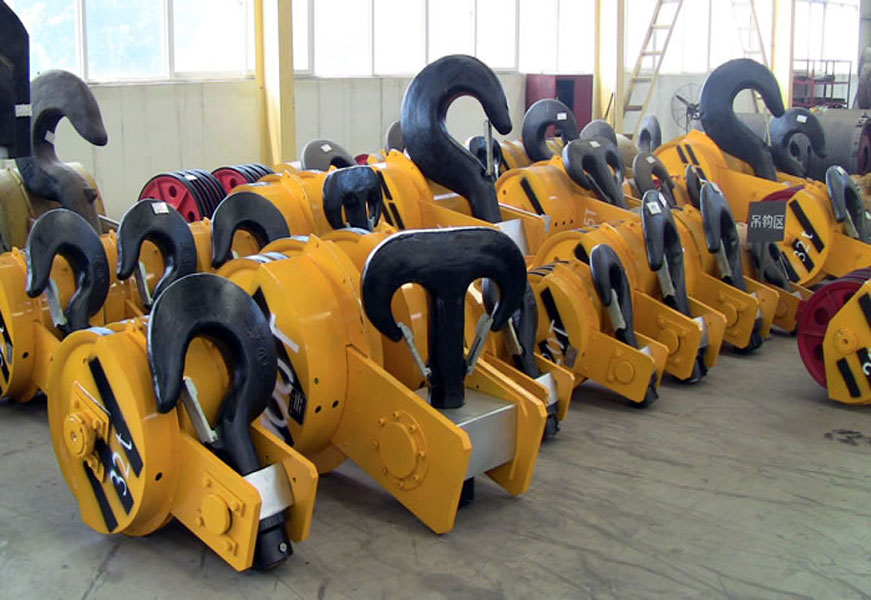

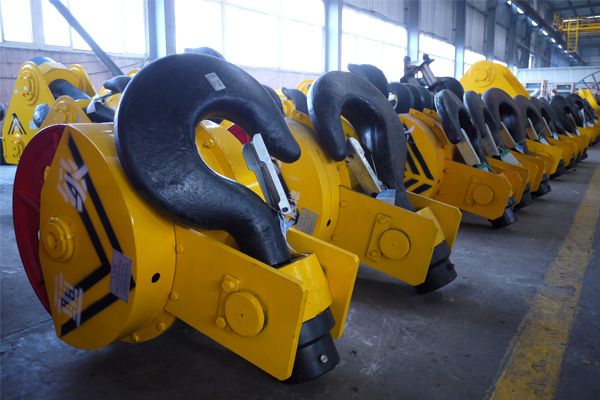

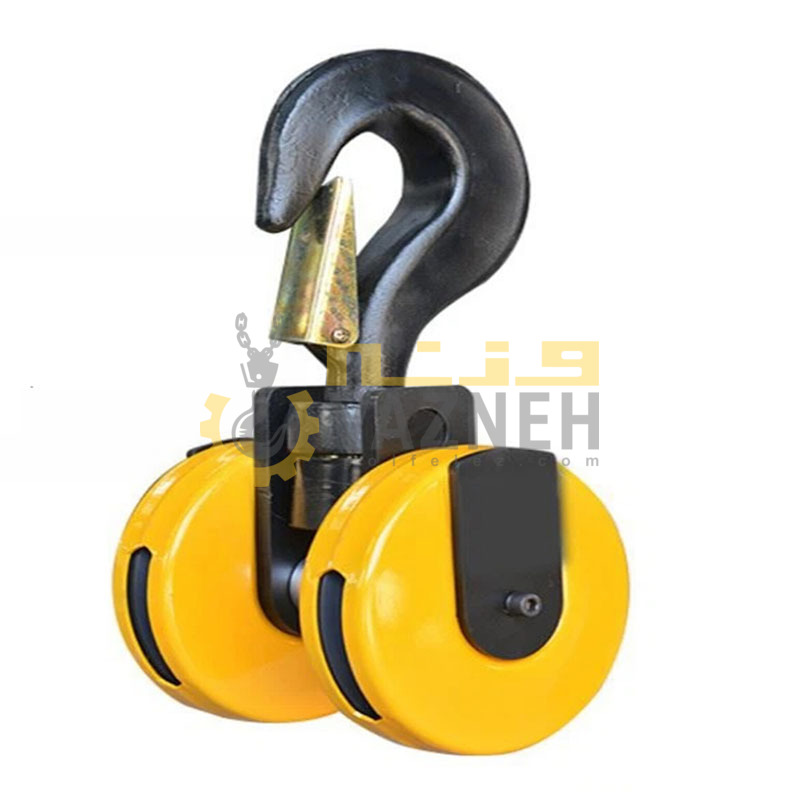

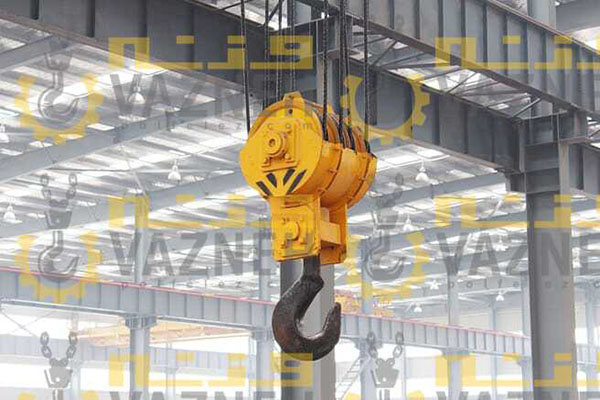

- ساخت و تجهیز مجموعههای کامل قرقره قلاب (Hook Block) با تناژهای درخواستی.
- پشتیبانی فنی کامل توسط مهندسین مجرب حوزه لیفتینگ و سازه جرثقیل.
سوالات متداول کاربران (FAQ)
- آیا جوشکاری برای تعمیر ترک یا سایش قلاب جرثقیل مجاز است؟
خیر، طبق تمامی استانداردهای بینالمللی لیفتینگ (DIN, ASME, OSHA)، جوشکاری روی قلاب فورج باعث تغییر ساختار کریستالی فولاد و ایجاد تنش پسماند شده و احتمال شکست ترد و ناگهانی را به شدت بالا میبرد. قلاب آسیبدیده باید تعویض شود.
- تفاوت قلاب تک و دوبل (شاخ قوچی) چیست؟
قلاب تک دارای یک دهانه برای بارهای سبک تا متوسط است؛ اما قلاب دوبل دارای دو دهانه متقارن است که برای بارهای سنگین، استفاده همزمان از دو اسلینگ و توزیع متقارن تنش به کار میرود.
- چرا قلاب لمینت در صنایع فولادسازی کاربرد دارد؟
چون از ورقهای موازی پرچشده تشکیل شده است. اگر در محیط داغ و ریختهگری یکی از لایهها به دلیل خستگی یا حرارت ترک بخورد، لایههای دیگر مانع از سقوط پاتیل مذاب میشوند.
- چند وقت یکبار باید قلاب جرثقیل بازرسی شود؟
بازرسی چشمی قبل از هر شیفت کاری توسط اپراتور؛ بازرسی دورهای ابعادی ماهانه و تست NDT سالانه توسط کارشناسان بازرسی فنی مجاز
- آیا امکان خرید قلاب جرثقیل همراه با زنجیر یا تسمه نیز هست؟
بله، بستههای آماده شامل قلاب + زنجیر + شگل یا اتصالات کامل نیز در فروشگاه ما موجود است.
- قلابهای جرثقیل دارای استاندارد هستند؟
بله، تمام قلابهای ما دارای استاندارد CE اروپا و تاییدیههای بینالمللی هستند.
