کاتالوگ Demag DRS Wheel Block System
خلاصه معرفی، کاربردها و مزایا + لینک مستقیم دانلود PDF برای بررسی مشخصات فنی و انتخاب دقیقتر.
- مناسب جرثقیل و سیستمهای حرکتی صنعتی
- تمرکز بر دقت و پایداری عملکرد
- دسترسی سریع به فایل PDF
معرفی Demag DRS
سیستم Demag DRS Wheel Block System یک راهکار مهندسیشده برای ایجاد حرکت پایدار و دقیق در تجهیزات جابجایی مواد و سیستمهای حرکتی صنعتی است. این محصول در کاربردهایی استفاده میشود که در آنها حرکت روان، قابلیت اطمینان، دوام و موقعیتدهی اهمیت بالایی دارد.
برای مشاهده تصاویر، جزئیات مدلها و اطلاعات تکمیلی، فایل PDF مرجع را دانلود کنید.
ویژگیها و مزایا
مزیتهای کلیدی
- مناسب برای کاربردهای Materials Handling و سازههای متحرک
- تمرکز بر Precision و Functional Reliability
- کاربردپذیر در Plant Engineering و پروژههای صنعتی
- مناسب برای سیستمهای Travel Drive و Positioning
برای چه پروژههایی مناسب است؟
- جرثقیلها و تجهیزات بالابری
- تجهیزات انتقال و جابجایی مواد در کارخانهها
- شاسیها و سازههای متحرک در خطوط تولید
- کاربردهایی با نیاز به حرکت دقیق و پایدار
جدول مشخصات کلی
این جدول خلاصه است؛ جزئیات کامل (مدلها، ابعاد، ظرفیتها و…) داخل PDF ارائه شده است.
| برند | Demag |
|---|---|
| نام محصول | DRS Wheel Block System |
| نوع | Wheel Block / سیستم حرکتی |
| حوزه کاربرد | Materials Handling، Plant Engineering، سیستمهای Travel |
| دانلود کاتالوگ | دریافت PDF کاتالوگ Demag DRS |
دسترسی سریع به محصولات مرتبط
سوالات متداول
Demag DRS Wheel Block System چیست؟
این کاتالوگ برای چه کسانی مفید است؟
آیا میتوان به جای PDF، اطلاعات را در همین صفحه دید؟
مشاوره و استعلام
برای مشاوره انتخاب، استعلام قیمت و موجودی، تماس بگیرید:
ساعات پاسخگویی و اطلاعات تکمیلی را میتوانید در صفحه تماس نیز مشاهده کنید.
دانلود کاتالوگ فنی و راهنمای مهندسی چرخباکس دماگ DRS
بررسی جامع مشخصات ابعادی، متریال چدن داکتیل GGG 70، ظرفیتهای بار ۲٫۷۵ تا ۴۰ تن، تیپهای اتصال به سازه و نقشههای انفجاری قطعات یدکی.
پوسته محافظ ۵ طرفه
محافظت کامل یاتاقانها و چرخ در برابر ضربات سنگین، برادههای فلزی و محیطهای پر گردوغبار.
تکنولوژی Fixed Alignment
تعویض آسان و سریع بلوک بدون نیاز به الاینمنت و تراز مجدد هندسه جرثقیل و ریل.
کوپلینگ مستقیم DIN 5480
اتصال بدون واسطه به موتورگیربکسهای شفت موازی و عمود دماگ از طریق شفت هزارخاری استاندارد.
ظرفیت بار ۲٫۷۵ تا ۴۰ تن
تنوع کامل در ۸ سایز استاندارد از DRS 112 تا DRS 500 مناسب انواع کالسکه و پل جرثقیل.

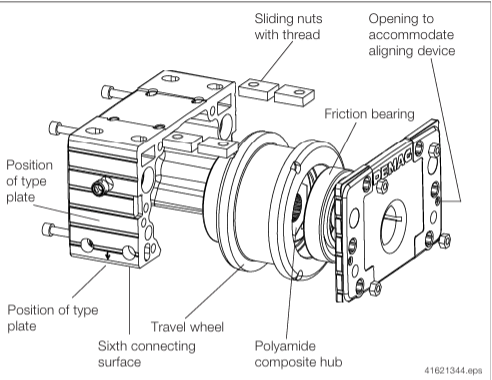

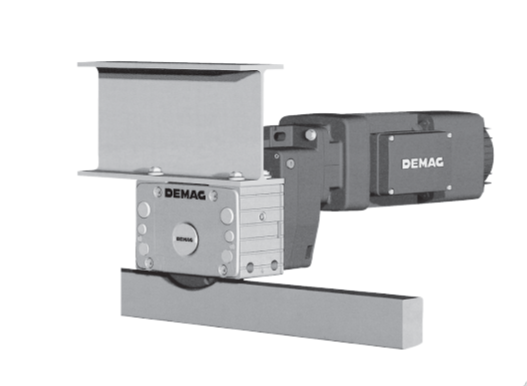

بررسی ظاهری و نقشه اجزای چرخباکس DRS
جدول جامع مشخصات فنی، ابعاد و ظرفیتهای سری DRS
| مدل بلوک چرخ | ظرفیت بار هر چرخ | قطر چرخ (mm) | وزن واحد (kg) | طول کلی a1 (mm) | عرض بدنه b1 (mm) | ارتفاع کلی h1 (mm) | نوع اتصال به شاسی |
|---|---|---|---|---|---|---|---|
| DRS-M 112 | ۲٫۷۵ تن | ۱۱۲ | ۷.۳ | ۱۹۰ | ۴۷ | ۱۳۱ | بالایی (K) / جانبی (W) |
| DRS-M 125 | ۵٫۰ تن | ۱۲۵ | ۹.۹ | ۲۲۰ | ۶۰ | ۱۴۷.۵ | بالایی (K) / پین (B) |
| DRS-M 160 | ۷٫۰ تن | ۱۶۰ | ۱۸.۳ | ۲۷۵ | ۶۵ | ۱۸۷ | تمام حالتهای اتصالی |
| DRS-M 200 | ۱۰٫۰ تن | ۲۰۰ | ۳۵.۷ | ۳۴۰ | ۶۵ | ۲۳۸ | تمام حالتهای اتصالی |
| DRS 250 | ۱۶٫۰ تن | ۲۵۰ | ۶۲.۰ | ۳۸۵ | ۷۵ | ۲۸۱ | بالایی (K) / پیشانی (S) |
| DRS 315 | ۲۲٫۰ تن | ۳۱۵ | ۱۱۷.۰ | ۴۷۰ | ۹۰ | ۳۴۹.۵ | بالایی (K) / پیشانی (S) |
| DRS 400 | ۳۰٫۰ تن | ۴۰۰ | ۲۰۱.۰ | ۵۸۰ | ۱۱۰ | ۴۴۰ | پیشانی (S) / بالایی (K) |
| DRS 500 | ۴۰٫۰ تن | ۵۰۰ | ۳۵۲.۰ | ۷۰۰ | ۱۱۰ | ۵۶۶ | مونتاژ فوق سنگین صنعتی |
پرسشهای متداول مهندسی
آیا امکان نصب چرخباکس DRS دماگ بر روی سازهها و کلگیهای متفرقه وجود دارد؟
بله؛ به دلیل طراحی چهارگانه اتصالات (اتصال از بالا K، پین مرکزی B، پیشانی فریم S و جانبی W)، نصب این تجهیزات بر روی انواع تیرهای استاندارد و سازههای کالسکه سفارشی بدون مشکل امکانپذیر است.
متریال ساخت چرخهای DRS چیست و چه مزیتی دارد؟
این چرخها از آلیاژ چدن نشکن گرافیت کروی (داکتیل GGG 70) ساخته شدهاند که علاوه بر استحکام سایشی فوقالعاده بالا، به دلیل وجود گرافیت، قابلیت خودروانکاری و کاهش چشمگیر سایش ریل را فراهم میکنند.
