سی ریل یا سی چنل
ریل سی چنل
سی چنل به صورت ریلی میباشد و به آن سیریل نیز میگویند.این نوع ریل C شکل است و به صورت پانچ شده یا ریل بست دو تیکه تولید میشود، جهت نصب کابل در مسیرهای مشخص به بستهای دو تیکه میباشد. به عنوان نگهدارنده عمودی و نگهدارنده زیر سینی کابل و تاسیسات ساختمانی به وسیله میله به صورت آویز از سقف مورد استفاده قرار میگیرد. سی چنل ها مانند بست عمل می نمایند و ساپورت سینی کابل را محکم نگه میدارد.
سی ریل یا سی چنل معمولاً در تاسیسات و نیروگاههای انتقال برق کاربرد دارند و در انواع مختلف تولید میشود که از آن جهت مراقبت لولههای فولادی و کابلها , لولههای فاضلاب و آب به کمک بست چنگالی دو تیکه استفاده میشود. دو طرف دیوار ریل یا چنل دارای دو لبه خم شده به داخل میباشد که به وسیلهی بست یا مهره نگهدارنده سی ریل جهت نصب براکت محکم میگردد. سی چنلها مانند بست عمل می نمایند. بهشکل ریلی میباشند که به سی ریل معروف هستند .سی چنلها بیشتر بهصورت فولادی و گالوانیزه عرضه میشوند .روکش گالوانیزه در دو مدل گالوانیزه گرم یا گالوانیزه سرد تولید میشوند. این سی چنلها با ابعاد ۴۱×۴۱ و ۴۱×۲۱ میلیمتر ( برای نصب براکت یا ساپرت نگهدارنده) برروی آن و یا ۳۲×۱۵ میلیمتر ( به منظور نصب بست چنگالی برای لوله فولادی برق و یا لوله pvc برق ) برروی آن ساخته میشوند. انواع سی چنل به عنوان قسمتی از سیستمهای نگهدارنده سینی کابل مورد استفاده قرار میگیرند.
کاربرد انواع سی ریل یا سی چنل
۱-ریل نگهدارنده برای نگهداری لوله فولادی وکابل برق : در این مدل از بستها چنگالی استفاده میکنند و چنگکها را در شیارهای ریل فرو میبرند تا لولهها به درستی محافظت و نگهداری شوند.به دو شکل پانچ شده و بدون پانچ تولید میشود. مدل بدون پانچ معمولا برای نگهداری از سینی کابل استفاده میشود و مدل پانچ برای نگهداری از لولههای فلزی و پیویسی استفاده میشود.
۲-ریل سی چنل برای نگهداری از سینی کابل : این مدل دارای سایز بزرگتر نسبت به سایر مدلهاست که بهراحتی از سینی کابل و پروفیل تاسیساتی محفاظت کند. ریلهای نگهدارندهای که برای نگهداری لوله فولادی و یا پی وی سی و کابل تولید میشود و اندازه کوچکتری دارند. در اندازههای ۱۵×۳۲ میلیمتر و با ضخامتهای ۱ تا ۲ میلیمترو به صورت گالوانیزه سرد یا گالوانیزه گرم ساخته میشوند.

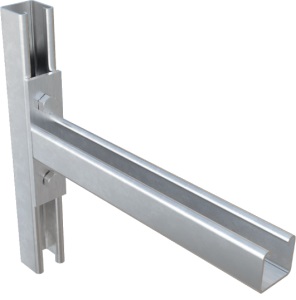

از سی ریل یا سی چنل میتوان برای نصب براکت یا دستکهایی که سینی کابل برروی آن قرار میگیرد ، استفاده نمود. بهطوری که سی ریلها در طول های متفاوت و در تعداد طبقات براکت هایی که قرار است برروی آن نصب کنند برش میزنند. معمولاً در شاخه های ٢ یا ٣ متری تولید میشوند .
در مواقعی از این سیستم ساپرت استفاده میشود که بخواهیم ارتفاع براکتها را تنطیم نماییم. این نوع سیستم ، نگهداری قابل تنظیم ارتفاع میباشد. با شل کردن مهره فنردار براکت روی سی ریل قابل رگلاژ خواهد بود و پس از قرارگرفتن در نقطه دلخواه مهره فنردار را سفت میکنیم. در مواقعی که اختلاف شیب داریم باید با رگلاژ کردن مهره دو براکت را در یک خط نصب کنیم.
ریل های نگهدارنده کابل
۱- ریل نگهدارنده کابل
۲- ریل نگهدارنده لولههای فولادی برق و لوله پی وی سی برق
تفاوت این نوع ریلها در بست اتصال دهنده کابل روی ریل و لوله برروی ریل می باشد و ابعاد آنها یک اندازه است .

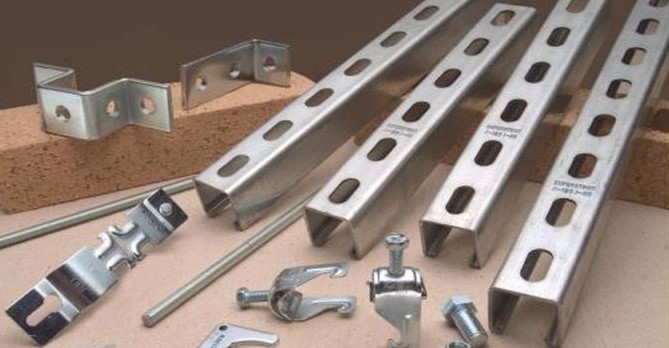

سی ریل گالوانیزه
سی ریل گالوانیزه از ورقهای برش خورده فولادی و گالوانیزه گرم و طبق استانداردهایBSEN61537 و IEC61537 تولید می شود .بست چنگالی کابل و لوله نیز از همان مواد اولیه سی ریل گالوانیزه ساخته میشود. این نوع سیریلها در شاخههای ۱ متری و ضخامت ۱ الی ۲ میلیمتر مورد استفاده قرار میگیرند.
ویژگی های سی ریل گالوانیزه
در سیستم برق به کار میرود.
وظیفه نظم دادن به کابلها را دارد.
از ورقهای فولادی ساخته شدهاند.
از مقاومت بالایی برخورداراند.
در برابر رطوبت و سایش از خود مقاومت نشان میدهند.
در محیط های روباز و سرپوشیده استفاده کرد.
مزایای سی ریل گالوانیزه نسبت به نوع پلاستیکی آن
سی ریل گالوانیزه بیشتر از فولاد ساخته میشوند ، به همین دلیل استقامت بالایی نسبت به نوع پلاستیکی دارند. در سی ریلهای گالوانیزه امکان استفاده از بستهای چنگکی و فلزی وجود دارد. سی ریلهای گالوانیزه در برابر آتش سوزی مقاوم هستند زیرا پلاستیک مقاومت کمی در برابر حرارت دارند . به همین دلیل بیشتر در صنایع از سی ریل گالوانیزه استفاده مینمایند.
نحوه آبکاری سی ریل گالوانیزه
سی ریل گالوانیزه به روش آبکاری گرم گالوانیزه میشوند. ورقهای فولادی که متریال سی ریلها را تشکیل میدهند، در حوضی از فلز فرو میبرند. زیرا فلز روی در برابر رطوبت و سایش مقاوم است. دمای مذاب فلز روی ۴۵۰ درجه سانتی گراد است،به همین دلیل پیوند اتمهای فولادی شکسته شده و اتمهای فلز روی جایگزین آنها میشوند. در این روش تا عمق ۷۰ میکرون از سطح ورق های فولادی فلز روی قرار میگیرد.
بست سی ریل گالوانیزه

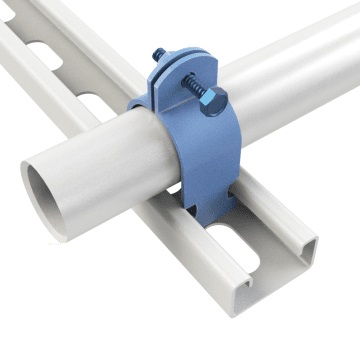

از بست جهت نصب لوله های برق به سی ریل استفاده میشود و انواع مختلفی دارند.بست سی ریل گالوانیزه یکی از آنها بست چنگکی است ، این بست دارای دو لبه برجسته و صفحهای با انحنا است. موقع استفاده از بست، لوله در صفحه منحنی شکل قرار گرفته و بست از طریق پایههای خود به سی ریل متصل میشود. برای محکم کردن بست ها عموما از پیچی که بالای بست قرار دارد استفاده میشود. که هر کدام به نوبهی خود لولههای فولادی را به سی ریل متصل میکنند.
