شین برق چیست ؟
شینه چیست؟

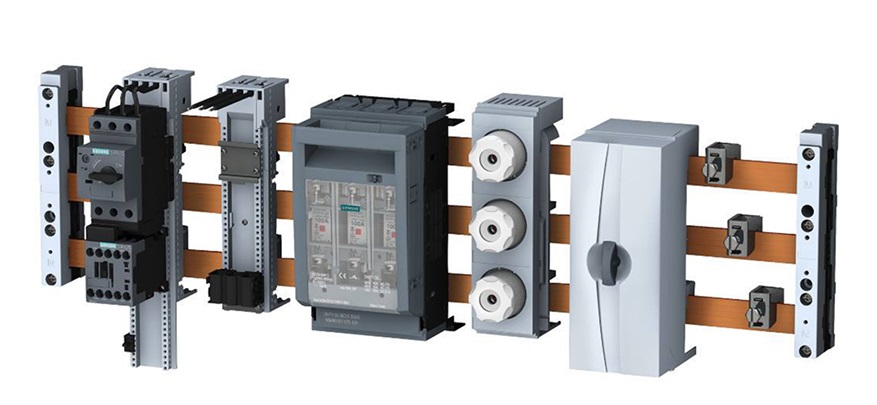

شینه معادل واژه باسبار Busbar میباشد . باسبار قطعهای بسیار کارآمد در نیروگاهها است که میتواند کابلهایی که در یک سطح ولتاژ هستند را به ترانسفورمرها (تبدیل انرژی) و ژنراتورها (تولید برق) متصل نماید یکی از قطعات مهم در تابلو برق میباشد که وظیفه انتقال برق به قطعههای داخل تابلو برق را بر عهده دارد. شکل شینهها مکعب مستطیل است و جنس آنها از مس یا آلومینیوم میباشد. اغلب شینه مسی مورد استفاده قرار میگیرد. ظرفیت جریان شینههای تابلو برق از جریان کلید تغذیه قطعات باید بیشتر باشد. شینه فرعی دارای آمپر کمتری میباشد. شینهبرق با یک محفظهی لاستیکی عایقبندی میشوند تا از برقگرفتگی و خطاهای دیگر جلوگیری کنند.

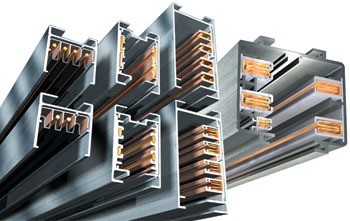

انواع باسبار
۱-باسبار تخت : در ولتاژ کم از آنها استفاده میشود که به آن شینه نیز میگویند.
۲- باسبار رشتهای : نوعی هادی به شمار میآید و از چند رشته تشکیل شده است.
۳- باسبار لولهای : بیشتر در نیروگاههای تولید برق مورد استفاده قرار میگیرد و جنس آنها از آلومینیوم و مس میباشد.
مزایای استفاده از شینه یا باسبار چیست؟
هنگامی که میزان جریان الکتریکی در تابلو برق زیاد باشد، استفاده از کابل برق مؤثر نخواهد بود. در چنین شرایطی باید از شینه به جای کابل استفاده کرد. شینهها ایمنی بالایی نسبت به کابلها دارند. از شینهها برای ولتاژهای بالا و از کابل برای ولتاژهای پایین استفاده میشود.
برخی دیگر از مزایای شینه یا باسبار :
استقامت و قدرت بالایی دارند.
بهراحتی قابل تعویض هستند.
به دلیل شکل مکعب مستطیلی ، جریان برق را راحتتر عبور میدهند.
از زیبایی خاصی برخوردار هستند.
با ایجاد سوراخ به وسیله پیچ و مهره ، امکان انشعابگیری را راحتتر میکنند.
انواع شینهها از نظر ظاهری
سیم هوایی : جنس این نوع شین از آلومینیوم میباشد که از انعطاف بالایی برخوردار است .
لولهای : این نوع شین برای جریانهای نامی بیش از ۳۰۰۰ آمپر مورد استفاده قرار میگیرد.

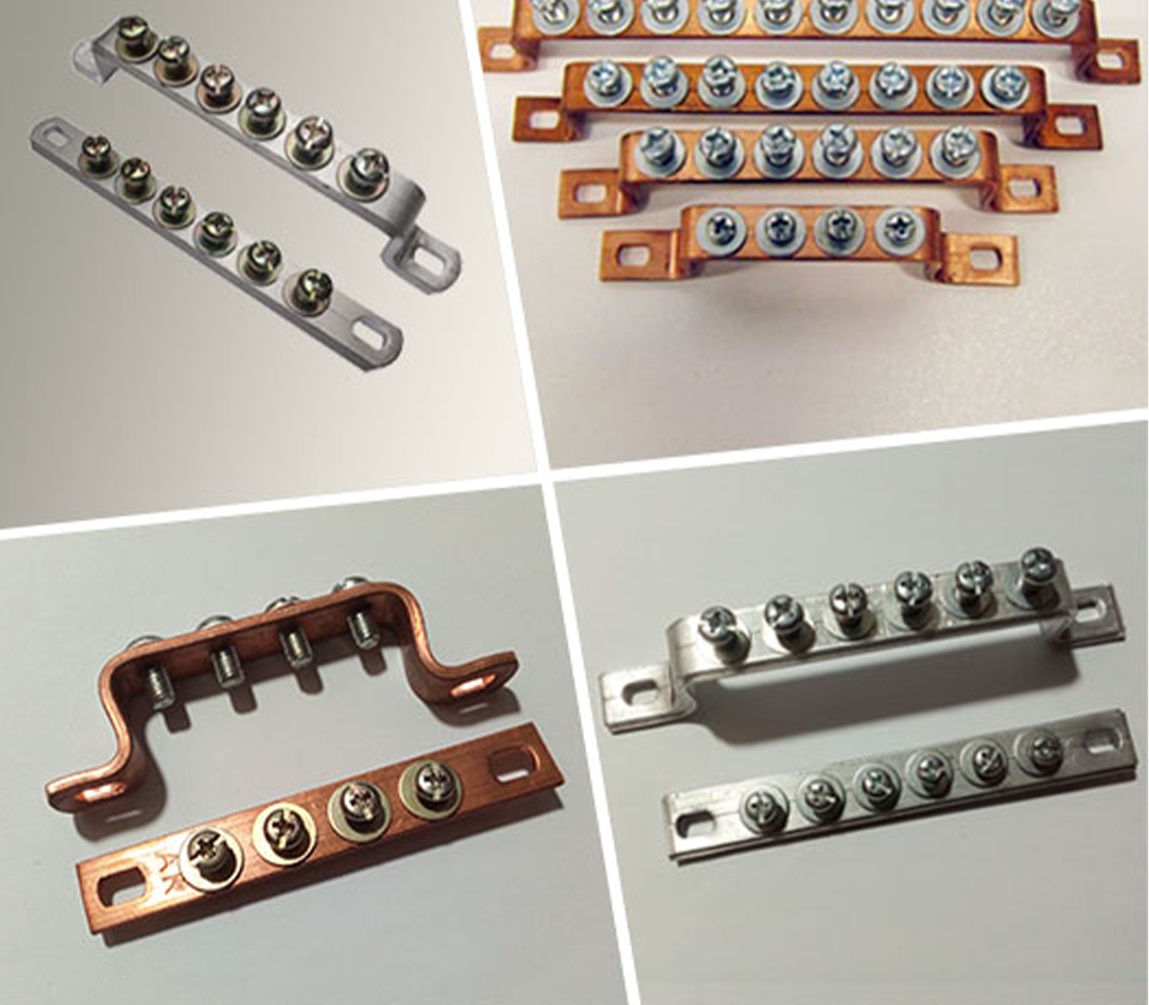

شمش با مقطع مستطیلی : این نوع شین از جنس مس است . به دلیل اینکه انشعاب گرفتن از شمش تخت نسبت به لولهای آسانتر است بیشتر در تأسیسات داخلی بهکار میرود.
شینه لک یا شینه هدایت جریان : این نوع شینه به شینه لک معروف است. از این نوع شینه برای اتصال سرفازها استفاده میشود و کاربرد آن در ژنراتورهای بزرگ میباشد.

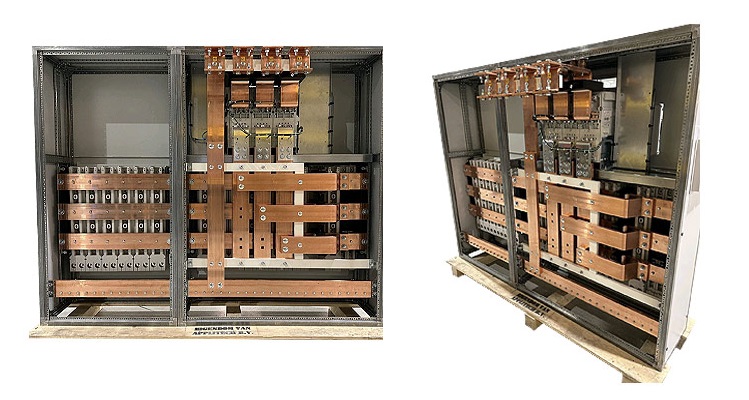

شینهبندی تابلو برق
در تابلو برقها جهت کنترل جریان برق از کابلکشی استفاده نمیکنند، که این موضوع به جریان تابلو برق بستگی دارد. اگر جریان تابلو برقی از ۱۲۵ آمپر بیشتر باشد، به دلیل آمپر بالا کابل و سیم شینهبندی جایگزین کابلکشی میشود.
چند نکته در شینهکشی تابلو برق
انتخاب رنگ شینه
تعیین ابعاد شینهکشی در تابلو برق
خم کردن شینه
انتخاب رنگ شینه
انتخاب رنگ شینهها در تابلو برق از اهمیت بالایی برخوردار است زیرا تشخیص فاز و نول راحتتر است در جدول زیر ترتیب رنگها در شینهها از بالا به پایین نشان داده شده است :
تعیین ابعاد شینهکشی در تابلو برق
فقط کافی است تا با در نظر گرفتن جریان اسمی کلید ، اندازه لازم شینه را با کمک جدولهای استاندارد انتخاب شینه به دست آورد.
خم کردن شینه
بیشتر کاربرد شینه در تابلو برقها میباشد، به همین دلیل میتوان برای زاویه دادن به آن در جهتهای مختلف آنها را خم کرد البته این کار بهصورت دستی امکان پذیر نیست و باید توسط دستگاه فلزکاری شینه انجام شود و همچنین مطابق با استانداردهای مربوطه صورت میپذیرد.
هنگام خرید شینه باید به چه نکاتی دقت کرد؟
شینهها در رنگبندیهای گوناگونی به کار رفته است. ولی در هنگام خرید شینه عوامل مهمتری نسبت به رنگبندی وجود دارند. دو عامل اصلی قطر شینه و درجه حرارت قابل تحمل هستند که هنگام خرید بایستی به آنها توجه داشته باشید. جهت خرید و مشاوره با کارشناسان ما در ارتباط باشید .
