بررسی سیستم برق رسانی جرثقیل
سیستم برقرسانی (Crane Power Supply System) قلب تپنده و رگ حیاتی هر جرثقیل صنعتی است. این سیستم وظیفه انتقال پایدار، ایمن و مداوم جریان الکتریکی (قدرت و فرمان) را به موتورهای بالابری، پل و کالسکه متحرک (ترولی) بر عهده دارد. انتخاب نادرست سیستم انتقال برق نه تنها موجب افت ولتاژ، ساییدگی زودهنگام و قطعی مکرر برق میشود، بلکه خطرات ایمنی سنگینی چون اتصال کوتاه و آتشسوزی در خطوط تولید به همراه دارد.
در این راهنمای جامع از وزنه کرین، ۴ روش اصلی برقرسانی جرثقیلهای سقفی، دروازهای و بازویی (شین برق، سیریل فستون، کابل جمعکن و بکسلرو) را از نظر مهندسی، هزینه و شرایط محیطی مقایسه و تحلیل میکنیم
برقرسانی در جرثقیلهای سقفی، بازویی، دروازهای و حتی مدلهای ضدانفجار معمولاً بر اساس یکی از روشهای زیر انجام میشود:
۱️⃣ سیستم کابل و سیریل (C-rail)
۲️⃣ سیستم شینه برقرسانی یا باسبار (Busbar)
۳️⃣ کابل جمعکن (Cable Reel)
هر یک از این روشها بسته به نوع کاربری و شرایط پروژه، مزایا و ویژگیهای خاص خود را دارند و باید بهصورت مهندسیشده انتخاب شوند.
در صورت نیاز به مشاوره تخصصی برای انتخاب مناسبترین سیستم برقرسانی متناسب با نوع جرثقیل، ظرفیت بار و شرایط محیطی پروژه، تیم فنی وزنه کرین آماده ارائه راهکارهای مهندسی، تأمین تجهیزات استاندارد و پشتیبانی کامل در سراسر کشور میباشد. با انتخاب صحیح و اصولی، میتوانید از عملکرد ایمن، طول عمر بالا و بهرهوری حداکثری سیستم برقرسانی جرثقیل خود اطمینان حاصل کنید.

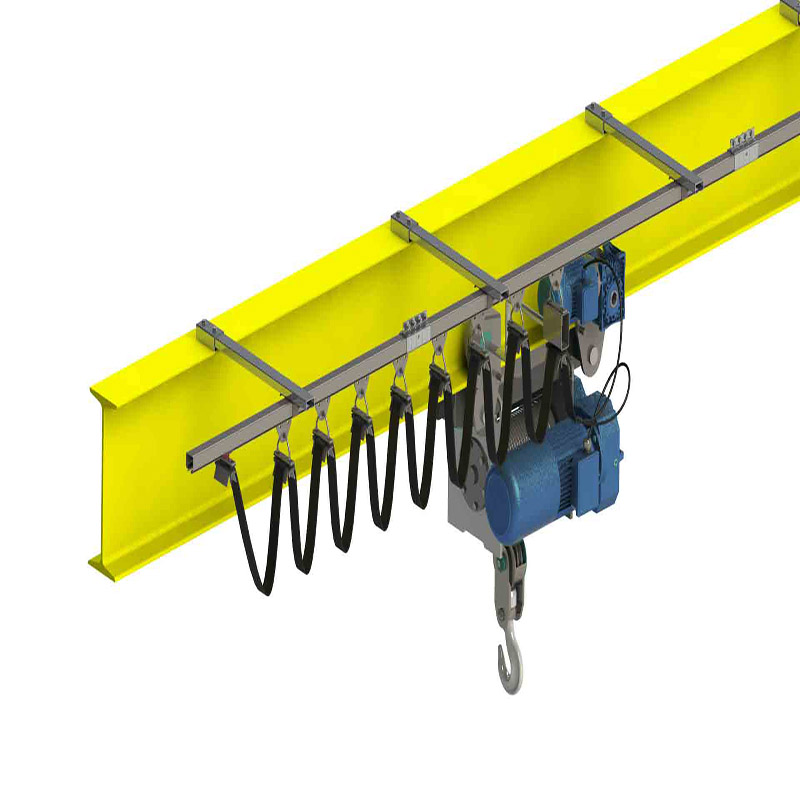

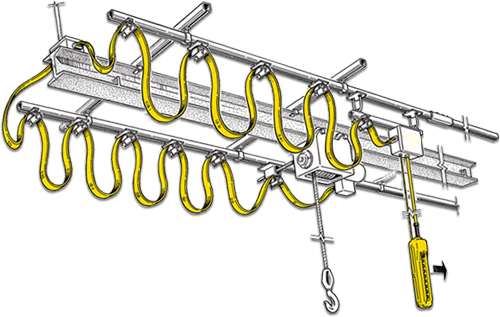

این روش به دلیل مقرونبهصرفه بودن و سادگی اجرا، یکی از پرکاربردترین سیستمهای برقرسانی در جرثقیلها محسوب میشود. در این شیوه، سیریل به عنوان مسیر هدایتکننده قرقرهها عمل میکند و کابل برقرسانی بر روی آن نصب و حرکت داده میشود.
البته علاوه بر پروفیل C-Rail، از پروفیلهای دیگری نیز میتوان به عنوان مسیر حرکت قرقره استفاده کرد، اما مکانیزم کلی انتقال برق در همه آنها مشابه است.
از آنجایی که کابل متصل به سیریل به صورت آکاردئونی باز و بسته میشود، استفاده از کابل تخت برای این سیستم توصیه میشود. در کابلهای تخت، رشتههای سیم به شکل منظم و در کنار یکدیگر قرار گرفتهاند و الگوی خم و بازشدگی آنها کنترلشدهتر است. این ویژگی باعث میشود در طول زمان، ساختار داخلی کابل دچار آشفتگی نشود؛ در حالی که در کابلهای گرد، به دلیل پیچش و تغییر آرایش رشتهها، احتمال بههمریختگی و کاهش طول عمر بیشتر خواهد بود.
انتخاب و نصب صحیح خط برقرسانی کابل و قرقره جرثقیل نقش بسیار مهمی در عملکرد ایمن و طول عمر تجهیزات دارد. با استفاده از این سیستم، انرژی و سیگنالهای کنترلی بهصورت منظم و بدون تداخل به جرثقیل منتقل میشوند و اپراتور میتواند حرکت بار را با دقت و سرعت بالاتر کنترل کند. سیستمهای مدرن کابل و قرقره، قابلیت تطبیق با مسیرهای کوتاه و بلند و انواع جرثقیلهای سقفی، بازویی و دروازهای را دارند و باعث افزایش ایمنی، کاهش خرابی کابل و بهینهسازی فضای کاری میشوند.
مزایای سیم برق رسانی کابل و قرقره:
۱️⃣ قابل استفاده در محیط خورندگی بالا و ضد انفجار
۲️⃣ دارای انعطاف بالا
۳️⃣ استفاده در محیط کاری داخل و خارج و دارای طول مسیر کوتاه
معایب سیستم برق رسانی کابل وسی ریل:
۱️⃣ عدم استفاده در مسیرهای طولانی و تعویض کل سیم در صورت خوردگی بخشی از مسیر
۲️⃣ عدم استفاده جهت چندین جرثقیل در یک مسیر
۳️⃣ محدودیت عملکرد در دمای بالا
در این روش، انتقال برق از طریق سیستم لغزشی بین ذغال جاروبک (کالکتور) و شینه مسی انجام میشود و انرژی الکتریکی از باسبار به جرثقیل منتقل میگردد. این سیستم بهطور گسترده در برقرسانی انواع جرثقیلهای سقفی، دروازهای و بازویی مورد استفاده قرار میگیرد.
تنوع تولید باسبار بسیار بالا بوده و بخش قابل توجهی از نیاز صنعت جرثقیل را پوشش میدهد. از مهمترین مزایای این سیستم میتوان به قابلیت استفاده در جریانهای بالا، مناسب بودن برای خطوط برقرسانی طولی با مسافت زیاد، و عملکرد قابلاطمینان در محیطهای با دمای بالا یا آلودگی صنعتی اشاره کرد.
باسبارها معمولاً در دو نوع شین باز و شین بسته طراحی و اجرا میشوند. یکی از ویژگیهای مهم آنها ساختار مدولار (ماژولار) است؛ به این معنا که در صورت بروز خرابی در یک بخش، سایر قسمتها تحت تأثیر قرار نمیگیرند و نیازی به تعویض کامل سیستم نیست. همچنین این ساختار امکان تغذیه همزمان چندین جرثقیل بهصورت پشت سر هم را فراهم میکند، که برای خطوط تولید و سالنهای صنعتی بزرگ یک مزیت مهم محسوب میشود.
انتخاب یک خط برقرسانی شین جرثقیل با کیفیت، نقش حیاتی در تأمین انرژی پایدار و ایمن برای جرثقیلهای سقفی، دروازهای و بازویی دارد. این سیستم با استفاده از شینههای مسی و ساختار مدولار، امکان انتقال جریان بالا و تغذیه همزمان چندین جرثقیل را فراهم میکند. طراحی استاندارد و اجرای صحیح این خطوط باعث کاهش استهلاک تجهیزات، افزایش ایمنی اپراتورها و بهرهوری بالاتر در محیطهای صنعتی میشود.
مزایای خطوط برق رسانی شین :
۱️⃣ عدم محدودیت طول سالن
۲️⃣ مقرون به صرفه بودن در مدل های استاندارد و تعمیرات و سرویس با هزینه کم
۳️⃣ امکان تغذیه چند جرثقیل همزمان و استفاده به صورت مونوریل
معایب خطوط برق رسانی شین جرثقیل:
۱️⃣ امکان برق گرفتگی در بخش های برق دار
۲️⃣ غیر قابل استفاده در محیط های ضد انفجار
برق رسانی به روش کابل جمع کن
کابل جمعکن (Cable Reel)
سیستم کابل جمعکن یکی از روشهای رایج برقرسانی در جرثقیلهای دروازهای است. در محیطهای باز، اجرای تجهیزات جانبی مانند C-Rail یا Busbar معمولاً از نظر اقتصادی مقرونبهصرفه نیست و علاوه بر اشغال فضا، میتواند محدودیت حرکتی و حتی خطرات ایمنی ایجاد کند. به همین دلیل استفاده از کابل جمعکن در چنین شرایطی راهکاری کاربردی و ایمن محسوب میشود.
در این سیستم، کابل برق بهصورت منظم بر روی یک قرقره جمع و باز میشود و همزمان با حرکت جرثقیل، طول مورد نیاز کابل تأمین میگردد. این ویژگی باعث حفظ نظم کابل، جلوگیری از آسیبهای مکانیکی و افزایش طول عمر آن میشود.
کابل جمعکنها معمولاً در دو نوع اصلی تولید میشوند:
۱.کابل جمعکن فنری: به دلیل ساختار سادهتر، برای مسیرهای کوتاه و کاربردهای سبک مناسب است.
۲.کابل جمعکن موتوری: برای مسیرهای طولانی و پروژههای سنگینتر طراحی شده و توانایی مدیریت کابل در مسافتهای زیاد را دارد.
انتخاب نوع مناسب کابل جمعکن باید با توجه به طول مسیر حرکت، شرایط محیطی و میزان توان مصرفی جرثقیل بهصورت مهندسی انجام شود تا عملکردی ایمن و پایدار فراهم گردد.
دستهبندی سیستمهای برقرسانی بر اساس جهت حرکت
پیش از بررسی تجهیزات، باید بدانیم برقرسانی در جرثقیلهای صنعتی به دو بخش مجزا تقسیم میشود:
- برقرسانی طولی (Main Runway / Long Travel): انتقال جریان الکتریکی سه فاز در طول سالن کارگاهی در طولهای ۱۰ تا بیش از ۳۰۰ متر.
- برقرسانی عرضی (Cross Travel / Hoist Trolley): انتقال توان و سیگنالهای فرمان در طول پل جرثقیل به بالابر متحرک.
سیستم شین خط برق (Conductor Bar / Busbar System)
سیستم شینرسانی رایجترین و مدرنترین روش برای تغذیه خط طولی سالنهاست که جریان الکتریکی را توسط خطوط هادی مسی یا آلومینیومی و با کمک قطعهای لغزنده به نام جاروبک جرثقیل به سیستم متحرک منتقل میکند.

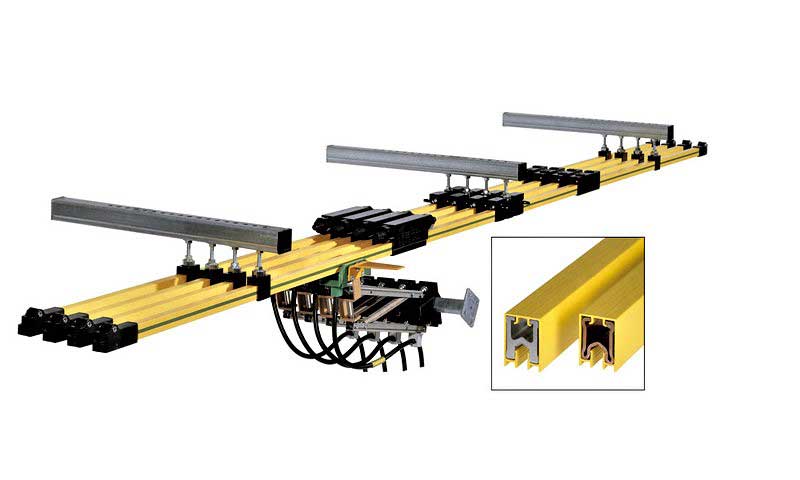

الف) شین خط برق بسته (Enclosed Conductor Bar)
در این مدل، هادیهای مسی داخل یک کاور پیویسی (PVC) محافظ و کاملاً عایق قرار گرفتهاند.
- مزایا: ایمنی بالا (حفاظت در برابر برقگرفتگی)، مناسب محیطهای با رطوبت و گردوغبار معمولی، اشغال فضای کم و زیبایی ظاهری.
- معایب: محدودیت آمپراژ (معمولاً تا ۲۵۰ یا ۳۲۰ آمپر)، دشواری در عیبیابی داخلی در صورت بروز اتصالی.
- کاربرد: اکثر جرثقیلهای سقفی استاندارد کارگاهی و سولههای صنعتی.
ب) شین خط برق باز (Open Conductor Bar / Monorail)
شینهای باز به صورت تکقطب (Single Pole) با هادیهای مسی ضخیم یا آلومینیومی با روکش استیل روی مقرههای عایق نصب میشوند.
- مزایا: قابلیت انتقال جریانهای فوقسنگین (از ۴۰۰ تا بیش از ۱۵۰۰ آمپر)، تعویض و بازرسی بسیار آسان، عملکرد عالی در سالنهای طویل.
- معایب: نیاز به رعایت فواصل ایمنی استاندارد به دلیل در دسترس بودن هادیها.
- کاربرد: کارخانجات فولادسازی، ریختهگری، صنایع سنگین و کاربریهای Heavy Duty.
جدول مقایسه جامع سیستمهای برقرسانی جرثقیل
| نوع سیستم برقرسانی | محل کاربرد ایدهآل | محدوده آمپراژ | مقاومت محیطی (IP) | هزینه اولیه و نگهداری |
|---|---|---|---|---|
| شین بسته (Enclosed Bar) | خط طولی سالنهای استاندارد و صنعتی | ۵۰ الی ۲۵۰ A | خوب (IP23 تا IP54) | هزینه اولیه متوسط / نگهداری آسان |
| شین باز (Open Conductor) | صنایع سنگین، فولادسازی و ریختهگری | ۳۰۰ الی ۱۲۰۰+ A | مقاوم به حرارت و ذرات فلزی | اولیه متوسط / استهلاک پایین |
| سیریل فستون (C-Rail Festoon) | خط عرضی پل (تغذیه بالابر و کالسکه) | وابسته به سایز کابل تخت | عالی (ضد رطوبت، اسید و گردوغبار) | بسیار اقتصادی و کماستهلاک |
| کابل جمعکن (Cable Reel) | جرثقیل دروازهای، بازویی و فضای باز | ۵۰ الی ۴۰۰ A | عالی در شرایط جوی و بارندگی | هزینه اولیه و نگهداری نسبتاً بالا |
| بکسلرو (Wire Rope Festoon) | مونوریلها و بالابرهای سبک کارگاهی | جریانهای پایین و طول کم | متوسط | بسیار اقتصادی و ارزانقیمت |
راهنمای انتخاب؛ کدام سیستم برقرسانی برای سالن شما مناسب است؟
برای انتخاب بهینه سیستم برقرسانی، مهندسان وزنه کرین به ۴ فاکتور کلیدی توجه میکنند:
- طول سالن و سرعت حرکت: برای سالنهای با طول بیش از ۶۰ متر، شین خط برق به دلیل عدم اشغال فضای انتهایی، تنها گزینه استاندارد است.
- شرایط آبوهوایی و آلودگی: در صنایع کاشی، سیمان و محیطهای دارای غبار معلق ساینده، سیستم فستون یا شینهای دارای درزگیر پلاستیکی دوبل پیشنهاد میشود.
- تعداد جرثقیلها روی یک ریل: اگر روی یک مسیر طولی دو یا چند جرثقیل سقفی مشترک کار میکنند، استفاده از شین خط برق الزامی است؛ زیرا سیستم فستون امکان سرویسدهی مستقل به چند پل روی یک خط را ندارد.
- تغذیه اینورتر و سیستمهای حساس: در صورت استفاده از درایو (VFD) و ریموت کنترل جرثقیل سقفی، خطوط کابلرو و فستون به دلیل عدم ایجاد جرقه و نویز، سازگاری بهتری با سیگنالهای کنترلی دارند.
چرا مشاوره و تامین قطعات برقرسانی از وزنه کرین؟
- تامین برندهای معتبر شین و فستون (Wampfler، Mobilis، کارن و قطعات استاندارد ترک و اروپایی).
- تامین مستقیم کلیه ملحقات: جاروبکهای دوبل، زغال یدکی، بستهای مفصلی، هنگرها، باکسهای تغذیه خط و کابلهای تخت لاستیکی (Neoprene/PVC).
- اعزام تیم تخصصی جهت نصب، خطکشی، تست عایقی و عیبیابی افت ولتاژ در خطوط طولی.
- گارانتی اصالت قطعات و پشتیبانی فنی ۲۴ ساعته جهت عدم توقف خطوط تولید کارخانجات.
سوالات متداول کاربران (FAQ)
- جاروبک جرثقیل (Collector) چند وقت یکبار نیاز به سرویس و تعویض زغال دارد؟
زغالهای گرافیتی-مسی جاروبک قطعات مصرفی هستند. بر اساس میزان کارکرد، توصیه میشود هر ۳ تا ۶ ماه یکبار میزان سایش تیغهها بررسی شود. در صورت کاهش ضخامت زغال به کمتر از ۵ میلیمتر، باید تعویض شوند تا به بدنه شین مسی آسیب نرسد.
- آیا سیستم شین برای جرثقیلهای فضای باز و روباز مناسب است؟
بله، به شرطی که از شینهای دارای کاور ضد UV و مجهز به نوارهای درزگیر لاستیکی ضدباران و گردوغبار استفاده شود. در غیر این صورت، کابل جمعکن انتخاب مطمئنتری است.
- چرا استفاده از کابل تخت (Flat Cable) در سیستم سیریل بهتر از کابل گرد است؟
کابلهای تخت شعاع خمش کمتری دارند، هنگام جمع شدن روی هم نمیلغزند، فضای بسیار کمتری در حالت آکاردئونی اشغال کرده و طول عمر الاستیک بالاتری دارند.
