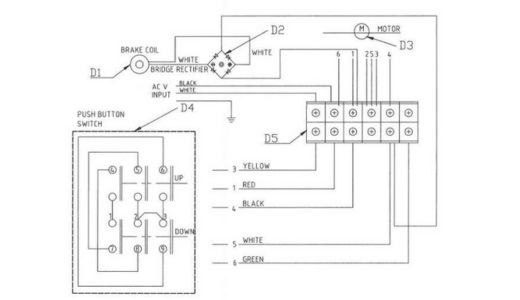

در صنایع مختلف وینچ برقی یکی از کاربردی‌ترین دستگاه‌های بالابر محسوب می‌شود. آموزش و نحوه نقشه سیم کشی وینچ برقی یکی از مهم‌ترین موارد نصب و کارکرد اصولی برای وینچ می‌باشد که کاربر باید به آن توجه داشته باشد زیرا از ایمنی بالایی برخوردار است و از خسارات جلوگیری می‌کند. برای اینکه از نحوه اتصال صحیح کلید و عملکرد وینچ اطمینان داشته باشید استفاده از نقشه سیم کشی کلید وینچ برقی ضروری است. نمودار سیم کشی کلید وینچ برقی برای اتصال صحیح اجزای الکتریکی وینچ می‌باشد. این نمودار یک نمایش بصری از اتصالات سیم‌کشی نشان می‌دهد و به کاربران کمک می‌کند تا از بروز مشکلاتی جلوگیری نمایند. بدون این نمودار، فرآیند سیم کشی امکان پذیر نیست و ممکن است به وینچ آسیب برساند یا خطر ایمنی ایجاد کند.
هنگام سیم کشی کلید وینچ برقی به نکات زیر توجه داشته باشید :
- به کد رنگ در نمودار سیم‌کشی توجه داشته باشید.
- اتصالات را با نوار یا کانکتورهای برق محکم کنید.
- برای تست پیوستگی سیم‌ها از مولتی متر استفاده کنید.
- این کار از قطع شدن تصادفی در حین کار جلوگیری می‌کند.
- هر گونه اشتباه ممکن است به وینچ آسیب بزند.
- توجه داشته باشید که در سیم‌کشی شکستگی وجود نداشته باشد.
- دمای محیط وینچ برقی باید بین -۱۰ تا +۴۰ درجه سانتی گراد باشد.
- به هیچ عنوان عملیات جوشکاری و برشکاری بر روی وینچ انجام ندهید.
- از اتصال سیم‌ها به ترمینال‌های صحیح همان‌طور که در نمودار نشان داده شده است،اطمینان داشته باشید.
- برای جلوگیری از مشکلات الکتریکی و آسیب به سوئیچ، پیروی از دستورالعمل‌های سیم‌کشی بسیار مهم است.
- کارکرد کلید وینچ برقی بررسی نمایید.

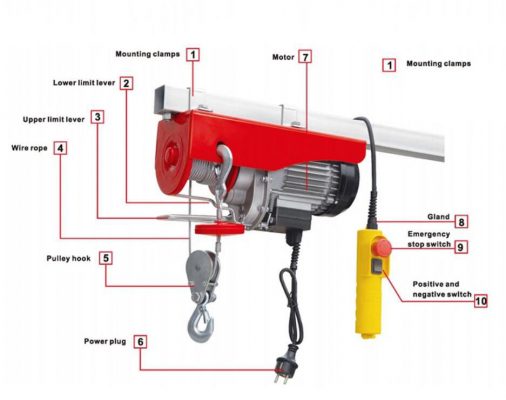

اجزای کلید وینچ برقی
- موتور وینچ : که وظیفه چرخاندن درام، سیم پیچی یا بازکردن کابل برای جابجایی اجسام را بر عهده دارد.
- باتری : تأمین انرژی موتور برعهده این قطعه می‌باشد که به راحتی کار کند و اجسام را بکشد.
- کلید : به کاربر اجازه می‌دهد وینچ را کنترل کنند و در صورت نیاز موتور را درگیر و جدا کنند.
- سوئیچ کنترل: در قطع و وصل کردن سریع جریان برق در شبکه برق فشار پایین و آمپر پایین مورد استفاده قرار می‌گیرد.
- دسته سیم : این قطعه کلید را به شیر برقی، باتری و موتور وینچ متصل می‌کند.
- شیر برقی : هنگام درگیر شدن کلید، نیرو را از باتری به موتور وینچ هدایت می‌کند و به عنوان یک سوئیچ عمل می‌کند.
- مدار شکن : یک نمونه کلید خودکار است که از مدار الکتریکی در برابر آسیب ناشی از بار الکتریکی اضافه یا اتصال کوتاه محافظت می‌کند.
- ترمینال‌های مثبت و منفی : قطب های مثبت و منفی پتانسل الکتریکی را در دو سر مدار نمایش می دهند. که باید در انواع وسایل و موتورهای الکتریکی دقت کافی داشته باشید.
مراحل سیم کشی وینچ برقی
دنبال کردن نمودار در حین سیم کشی کلید وینچ برقی، بسیار مهم است تا از اتصال صحیح قطعات اطمینان حاصل کنید. مراحل سیم کشی به شرح زیر می‌باشد:
مرحله اول
- جعبه کنترل را به باتری متصل کنید.
- استفاده از کابل‌های سنگین الویت بیشتر دارد.
- از اتصال ایمن اطمینان حاصل نمایید.
- برای ایمنی بیشتر از فیوز استفاده کنید.
مرحله دوم
- جعبه کنترل را به شیر برقی متصل کنید.
- دستور سازنده را بادقت بررسی کنید.
- استفاده از ابزار مناسب ضروری می‌باشد.
- اتصالات را مجدد بررسی نمایید.
مرحله سوم
- شیر برقی را به موتور وینچ متصل کنید.
- ترمینال خروجی شیر برقی را به موتور وینچ متصل کنید.
- سیم‌های کنترل را از کلید به پایانه‌های مناسب روی شیر برقی متصل کنید.
- برای اطمینان از ایمن بودن همه اتصالات را مجدد بررسی نمایید.
- از پایانه‌های عایق استفاده کنید.
مرحله چهارم
- وینچ را تست نمایید تا از سیم‌کشی اطمینان داشته باشید.
- از محکم بودن اتصالات اطمینان داشته باشید.
- ابتدا با، بار سبک تست کنید.
- هرگونه صدا یا لرزش غیرعادی را بررسی کنید.
مرحله پنجم
- عیب یابی
- از شل بودن قطعات اطمینان داشته باشید.
- باتری را برای ولتاژ مناسب تست نمایید.
- جعبه کنترل از هر گونه آسیب بررسی کنید.
اهمیت نقشه کشی در کلید وینچ برقی
کلید وینچ سیم‌کشی شده، کارکرد روان و قابل اطمینان را تضمین می‌کند. نقشه سیم‌کشی شامل طرحی از سوئیچ است که پایانه‌ها و اتصالات را به نمایش می‌گذارد. اطلاعاتی در مورد رنگ‌بندی سیم‌ها برای شناسایی آسان می‌باشد. درک علائم استفاده شده در نقشه برای شرح صحیح اتصالات الزامی می‌باشد.
و همچنین استفاده از نقشه سیم کشی صحیح و رعایت دقیق دستورالعمل‌ها برای موارد زیر بسیار مهم است:
- کارکنان و دستگاه
- اطمینان از کارکرد مناسب
- جلوگیری از آسیب دیدن وینچ
- جابجایی صحیح بار بدون آسیب مالی و جانی
لازم به ذکر است وینچ های برقی باید بطور منظم بررسی و نگهداری شوند و در صورت آسیب، خرابی، پوسیدگی به سرعت تعمیر یا در صورت نیاز تعویض شود.
