سیم بکسل جرثقیل چیست؟ آشنایی با مشخصات و ساختار آن
سیم بکسل یکی از مهمترین اجزای صنعت بالابری و جابجایی بار است که در انواع جرثقیلها و بالابرها استفاده میشود. آشنایی با ساختار سیم بکسل، اجزای تشکیلدهنده آن و انواع مختلفش به شما کمک میکند بهترین انتخاب را متناسب با نیاز و شرایط کاری خود داشته باشید.

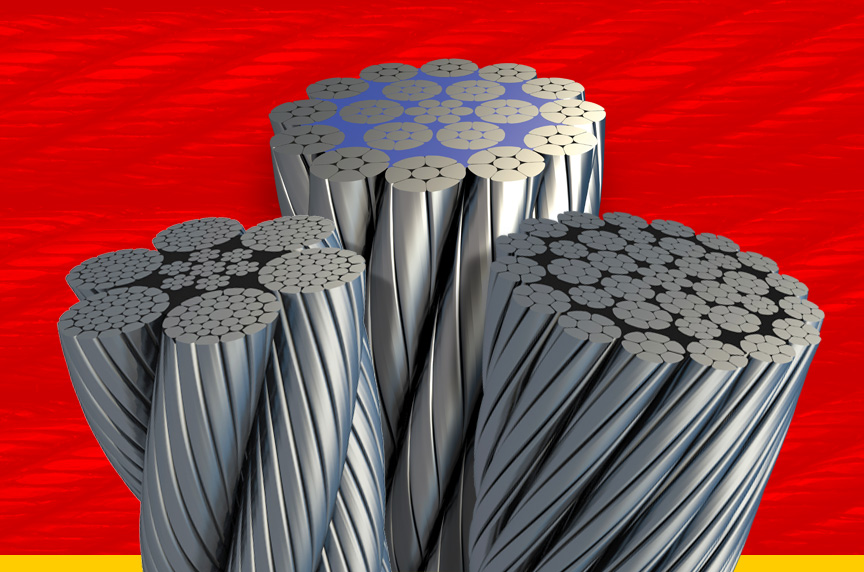

سیم بکسل از چندین رشته سیم فولادی تشکیل شده که به صورت مارپیچ دور یک هسته مرکزی (فایبر یا فولادی) پیچیده شدهاند. این ساختار به سیم بکسل امکان میدهد بارهای سنگین را با ایمنی و استحکام بالا حمل کند.
کاربردهای سیم بکسل بسیار گسترده است؛ از جابجایی بار در صنایع لیفتینگ و ریگینگ گرفته تا استفاده در آسانسورها و سازههای بزرگ مانند پلهای معلق و برجها. همچنین سیم بکسلها معمولاً همراه با تجهیزات جانبی مانند قلاب، شگل و گردان (Swivel) به کار گرفته میشوند تا ایمنی و کنترل بهتری در جابجایی بار فراهم شود.
با انتخاب سیم بکسل مناسب، میتوانید ضمن افزایش امنیت، عمر مفید تجهیزات را نیز افزایش دهید و از آسیبهای احتمالی جلوگیری کنید.
اگر قصد خرید سیم بکسل جرثقیل سقفی را دارید یا به دنبال اطلاعات کامل در مورد سیم بکسل هستید، این راهنمای جامع مخصوص شماست.
در ادامه با ما همراه باشید تا با کاربردها، ویژگیها سیم بکسل جرثقیل آشنا شوید و بهترین تصمیم را بگیرید.
برای انتخاب و خرید سیمبکسل مناسب جرثقیل خود، همین حالا با مشاوران ما تماس بگیرید.
🔧مشاوره رایگان|📦ارسال سریع|🛠️تضمین اصالت و کیفیت
سیم بکسل: اجزای مهم در سیستم بالابری
سیم بکسل یکی از مهمترین و پرکاربردترین اجزای سیستمهای بالابری است که بهدلیل طراحی منحصربهفرد خود، نقش کلیدی در ایمنی و کارایی عملیات جابجایی بار دارد. این ابزار از چندین رشته سیم فولادی تشکیل شده که بهصورت مارپیچ (هلیکال) به دور یک هسته مرکزی – معمولاً فولادی یا فیبری – پیچیده میشوند. این ساختار موجب افزایش استحکام، انعطافپذیری و مقاومت در برابر خمش میشود.
مزایای ساختاری سیم بکسل
نوع متریال، تعداد و آرایش رشتهها در سیم بکسل، بسته به کاربرد مورد نظر، ویژگیهای خاصی به آن میبخشند. از جمله مهمترین مزایا میتوان به موارد زیر اشاره کرد:
- مقاومت کششی بالا
- انعطافپذیری قابلتوجه
- مقاومت در برابر سایش
- دوام در برابر خوردگی
- پایداری در برابر پیچش و چرخش
انتخاب سیم بکسل مناسب، نیازمند درک دقیق ساختار
برای انتخاب یک سیم بکسل مناسب، صرفاً دانستن ظرفیت یا سایز کافی نیست. شناخت کامل از ساختار، اجزای تشکیلدهنده و نوع بافت سیمها، به شما کمک میکند تا گزینهای ایمن، بادوام و متناسب با نیاز خود را انتخاب کنید. این انتخاب هوشمندانه، تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر تجهیزات دارد.
بافت سیم بکسل
در طراحی این سیمها، فاصله بین سیمها و رشتهها بهدقت تنظیم میشود تا ضمن حفظ انعطافپذیری، از اصطکاک و آسیبهای احتمالی جلوگیری شود. این دقت طراحی در حد فواصل یاتاقانهای موتور خودرو است و نقشی حیاتی در کارایی سیم بکسل ایفا میکند.
درک ساختار سیم بکسل = افزایش عمر مفید و بهرهوری
وقتی کاربران و اپراتورها سیم بکسل را بهعنوان یک ماشین پیچیده با اجزای متحرک درک کنند، با دقت و حساسیت بیشتری از آن استفاده میکنند. این درک موجب کاهش استهلاک، افزایش ایمنی و افزایش طول عمر سیم بکسل خواهد شد.

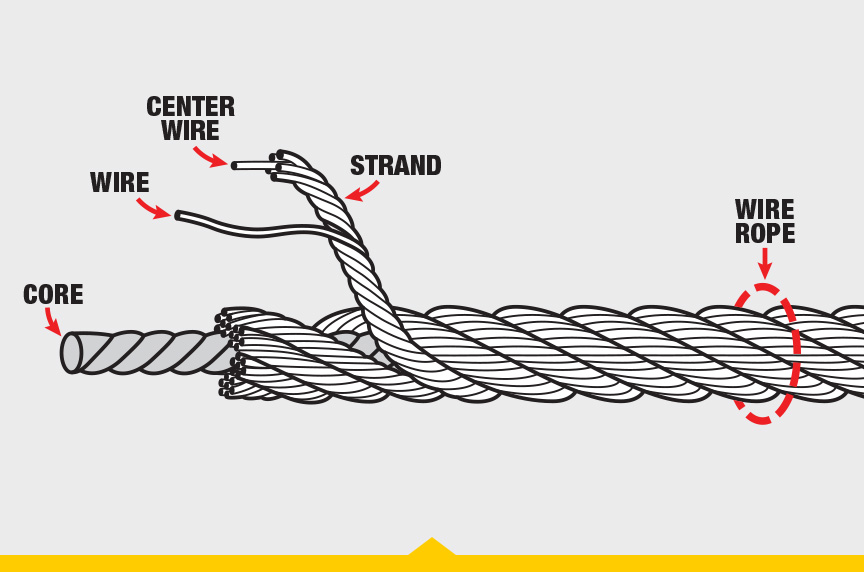

اجزای سیم بکسل جرثقیل
سیمها کوچکترین اجزای سیم بکسل هستند که با پیچیدن به دور یکدیگر، رشتهها را شکل میدهند. معمولاً از فلزاتی نظیر فولاد، فولاد ضد زنگ، آهن، مونل و برنز ساخته میشوند.
- استحکام کششی بالا
- مقاومت در برابر سایش و خوردگی
- انعطافپذیری متناسب با گرید فلز
نوع رایج آنها بدون پوشش یا براق (Bright Finish) است، اما در محیطهای خورنده از سیمهای گالوانیزه استفاده میشود.

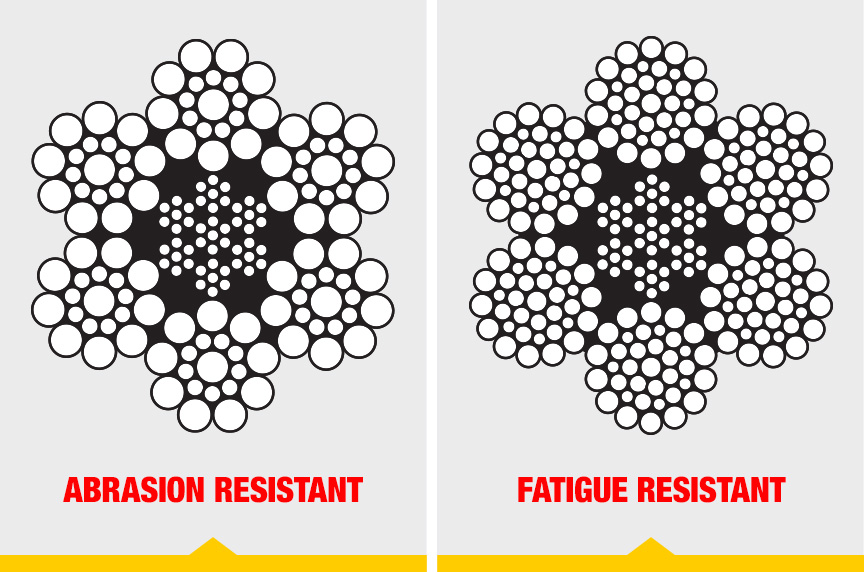

رشتهها از پیچیدن چند سیم به دور یکدیگر تشکیل میشوند و به صورت مارپیچ به دور مغزی تابیده میشوند.
- رشته با سیم ضخیمتر: مقاومت بیشتر در برابر سایش
- رشته با سیم نازکتر: انعطافپذیری بالاتر
مغزی در مرکز سیم بکسل قرار دارد و وظیفه آن حفظ فرم، توزیع تنش و افزایش پایداری سیم بکسل در برابر خمش و فشار است.
- مغزی الیافی (FC): انعطافپذیر و مناسب برای بار سبک
- مغزی فولادی (IWRC): مقاوم در برابر فشار و مناسب برای بار سنگین
روغنکاری در زمان تولید انجام میشود و مزایای کلیدی زیر را دارد:
- کاهش اصطکاک بین سیمها و رشتهها هنگام خمش و حرکت
- محافظت در برابر زنگزدگی و خوردگی در محیطهای صنعتی
روغن به عمق مغزی نیز نفوذ کرده و موجب افزایش طول عمر مفید سیم بکسل میشود.
🔧 اصطلاحات کلیدی در ساختار و ویژگیهای سیم بکسل
در بررسی مشخصات فنی سیم بکسل، آشنایی با اصطلاحات زیر بسیار مهم است. این مفاهیم به درک بهتر عملکرد، کاربرد و انتخاب مناسب سیم بکسل کمک میکنند:
📏 ۱. طول (Length)
مقدار کل سیم بکسل تولید شده، معمولاً بر حسب متر یا فوت بیان میشود. این طول بنا به سفارش مشتری بریده شده و بهصورت حلقهای یا روی قرقره تحویل داده میشود.
📐 ۲. سایز (Size)
قطر اسمی سیم بکسل است که بر حسب میلیمتر (mm) یا اینچ (inch) بیان میشود. سایز یکی از مهمترین مشخصات فنی در انتخاب سیم بکسل متناسب با ظرفیت بار است.
🔁 ۳. پیشفرمشده یا غیر پیشفرمشده (Preformed / Non-Preformed)
در سیمهای پیشفرمشده، رشتهها و سیمها قبل از تابیدن به دور مغزی، فرم داده میشوند تا شکل نهایی سیم بکسل را حفظ کنند و باز شدن یا درهمپیچی آن پس از برش کاهش یابد. در مدلهای غیر پیشفرمشده، این مرحله انجام نمیشود.
↩️ ۴. جهت و نوع تاب (Direction and Type of Lay)
نشاندهنده نحوه تابیدن رشتهها به دور مغزی است. معمولترین حالتها شامل موارد زیر میباشد:
- راستتاب (Right Lay)
- چپتاب (Left Lay)
- تاب بلند (Cross Lay)
- تاب موازی (Parallel Lay)
نوع تاب روی نحوه عملکرد، انعطاف و جهت نیروی پیچشی تأثیر دارد.
✨ ۵. پایانبندی سیمها (Wire Finish)
نوع پوشش یا پرداخت سطحی سیمهاست که بر مقاومت در برابر خوردگی و زنگزدگی تأثیر میگذارد:
- سیم براق (Bright): بدون پوشش محافظ، برای محیطهای خشک یا کنترلشده
- سیم گالوانیزه (Galvanized): دارای پوشش روی (Zinc)، مقاوم در برابر زنگزدگی
- سیم استنلس استیل (Stainless Steel): مناسب محیطهای مرطوب و خورنده
💪 ۶. گرید سیم بکسل (Rope Grade)
گرید یا رده سیم بکسل نشاندهنده میزان استحکام کششی آن است. گریدهای بالاتر، مقاومت بیشتری در برابر بارهای کششی، سایش و خستگی دارند.
🧵 ۷. نوع مغزی (Core Type)
مغزی بخش مرکزی سیم بکسل است و نقش کلیدی در حفظ شکل و استحکام دارد:
- مغزی الیافی (FC - Fiber Core)
- مغزی فولادی مستقل (IWRC - Independent Wire Rope Core)
- مغزی رشتهای سیم بکسل (WSC - Wire Strand Core)
انتخاب نوع مغزی بر اساس نوع کاربرد، بار وارده و شرایط محیطی انجام میشود.

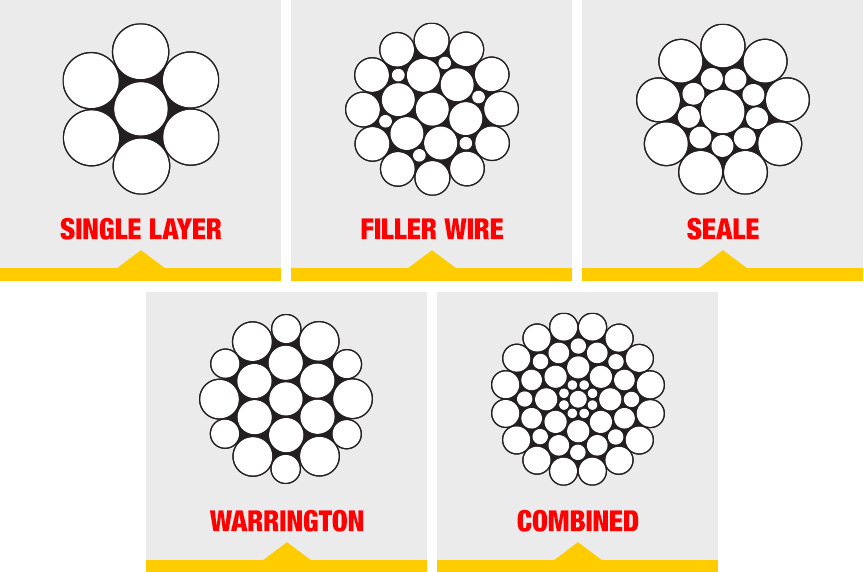

🔄 ۸. الگوی رشتهها (Strand Pattern)
نحوه چینش و تابیده شدن سیمها در هر رشته، تعیینکننده نوع الگوی رشته است. الگوها بر خصوصیات مکانیکی مانند انعطافپذیری، مقاومت سایشی و خستگی تأثیر میگذارند. از رایجترین الگوها میتوان به موارد زیر اشاره کرد:
- الگوی وارینگتون (Warrington)
- الگوی فیلر (Filler)
- الگوی سیل (Seale)
بخشهای کلیدی سیم بکسل

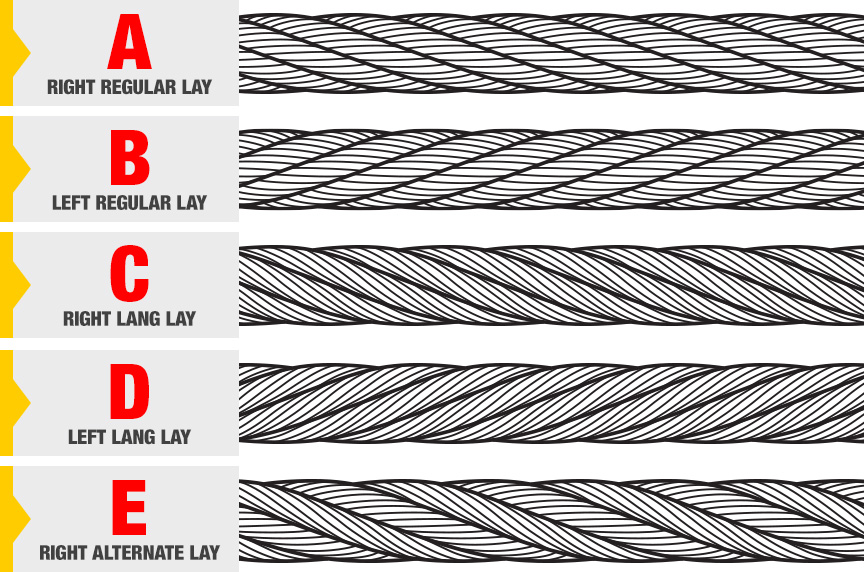

جهت و نوع پیچش (Direction and Type of Lay)
این ویژگی نشاندهنده نحوه قرارگیری سیمها در رشته (چپ یا راست) و نحوه پیچیدن رشتهها دور مغزی سیم بکسل است. انواع پیچش عبارتند از:
- پیچش معمولی (Regular Lay):
سیمها همراستا با محور سیم بکسلاند و جهت پیچش سیمها در رشته، مخالف جهت پیچش رشتهها دور مغزی است.
این نوع پیچش مقاومت بالاتری در برابر نیروهای خردکننده دارد، در برابر چرخش پایدارتر است و هنگام پیچیدن روی قرقره عملکرد بهتری نسبت به پیچش لانگ دارد.
- پیچش لانگ (Lang Lay):
سیمها با محور سیم بکسل زاویه میسازند و جهت پیچش سیمها و رشتهها در یک سمت و جهت است.
سیم بکسلهای لانگ مقاومت بیشتری در برابر خستگی دارند و نسبت به سایش دوام بیشتری نشان میدهند.
- پیچش متناوب (Alternate Lay):
شامل رشتههایی با پیچش معمولی و لانگ به صورت متناوب است که بیشتر در کاربردهای خاص استفاده میشود.
روکش سیمها (Finish of Wires)
انواع روکشها روی سیمهای بکسل عبارتند از:
- گالوانیزه (روکش روی)
- آلیاژ روی/آلومینیوم (میشمتال)
- استیل ضدزنگ
- بدون روکش (Bright یا براق)
روکشها نقش مهمی در محافظت سیم در برابر خوردگی و عوامل محیطی دارند.
درجه سیم بکسل (Grade of Rope)
درجهبندی سیم بکسل نشاندهنده میزان استحکام و مقاومت آن است. رایجترین درجات عبارتند از:
- Improved Plow Steel (IPS)
- Extra Improved Plow Steel (EIPS): حدود ۱۵٪ قویتر از IPS
- Extra Extra Improved Plow Steel (EEIPS): حدود ۱۰٪ قویتر از EIPS
این درجات بر اساس منحنی قدرت فولاد Plow Steel تعریف شدهاند و مبنای تعیین قدرت سیمهای فولادی هستند.
نوع مغزی (Type of Core)
مغزی سیم بکسل مرکز ساختار آن است و انواع مختلفی دارد:
- Fiber Core (FC):
مغزی الیافی ساخته شده از الیاف طبیعی یا مصنوعی (مانند پروپیلن). کشسانی بالایی دارد اما در برابر فشار خردکننده ضعیفتر است و برای محیطهای با دمای بالا توصیه نمیشود.
- Independent Wire Rope Core (IWRC):
مغزی فولادی مستقل از نوع سیم بکسل، که مقاومت و پایداری بیشتری ارائه میدهد.
- Wire Strand Core (WSC):
مغزی ساخته شده از یک رشته سیم.
مغزیهای فولادی برای شرایطی که نیاز به استحکام بیشتر یا کار در دمای بالاتر از ۱۸۰ درجه فارنهایت است، مناسبترند.
مثال شرح سیم بکسل
مثال زیر به شرح جزئیات یک سیم بکسل میپردازد:
۱″ ۶ x 25 FW EIP RRL IWRC
- قطر: ۱ اینچ
- تعداد رشتهها: ۶
- تعداد سیم در هر رشته: ۲۵
- الگوی رشته: Filler Wire (سیم پرکننده)
- درجه: Extra Improved Plow Steel (EIPS)
- جهت و نوع پیچش: Right Regular Lay (پیچش معمولی راست)
- نوع مغزی: Independent Wire Rope Core (مغزی فولادی مستقل)
انواع مختلف سیم بکسل (Different Types of Wire Rope)
طبقهبندی سیم بکسلها بر اساس تعداد کل رشتهها و تعداد سیمها در هر رشته انجام میشود. هر طبقهبندی با ساختار واقعی رشتهها ممکن است کمی تفاوت داشته باشد، اما معمولاً سیم بکسلهای همسایز و با درجه مشابه از نظر قدرت، وزن و قیمت به هم نزدیکاند.

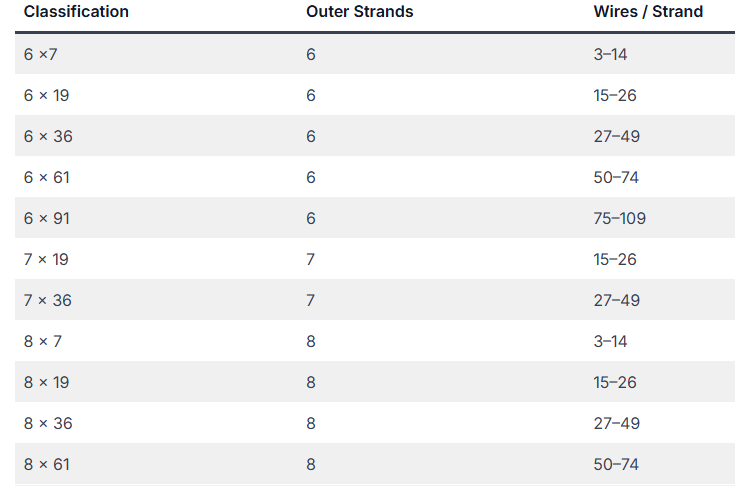

جدول زیر برخی از رایجترین پیکربندیهای سیم بکسل را که در طبقهبندیهای خاص مرتب شدهاند، نشان میدهد.
علاوه بر طبقهبندیهای کلی سیمبکسلها، انواع دیگری از سیمبکسل وجود دارند که ساختار ویژهای دارند و برای کاربردهای بالابری خاص طراحی شدهاند.

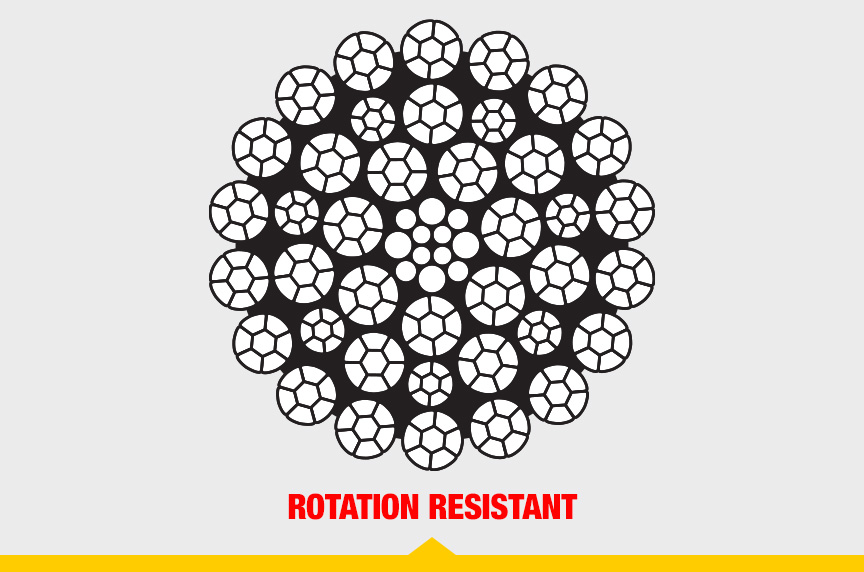

سیم بکسل مقاوم در برابر چرخش
برخی انواع سیم بکسل، بهویژه سیم بکسل با پیچش لانگ (Lang Lay)، در هنگام بارگذاری بیشتر مستعد چرخش و دوران هستند.
سیم بکسل مقاوم در برابر چرخش (Rotation Resistant Wire Rope) بهگونهای طراحی شده که از پیچیدن، چرخیدن یا دوران جلوگیری کند و میتوان آن را در سیستمهای تک خط یا چند قسمتی به کار برد.
هنگام حمل، باز کردن از قرقره و نصب سیم بکسل مقاوم در برابر چرخش باید مراقبت ویژهای انجام شود.
روش نادرست در حمل یا پیچیدن سیم بکسل میتواند باعث ایجاد پیچش ناخواسته در آن شود که منجر به چرخش کنترلنشده سیم بکسل میگردد.

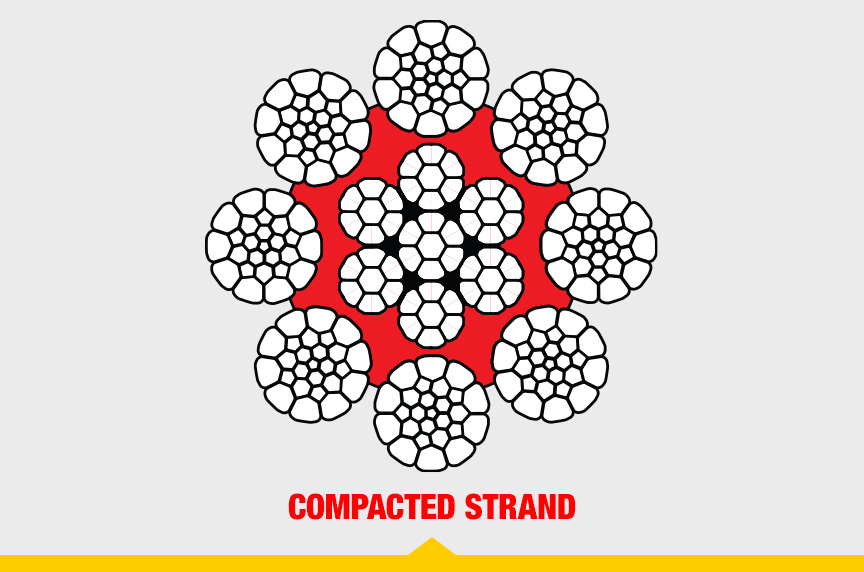

سیم بکسل فشرده
یا به عبارت دیگر سیم بکسل با رشتههای متراکمشده (Compacted Strand Wire Rope) با استفاده از رشتههایی تولید میشود که پیش از بسته شدن نهایی سیم بکسل، تحت فرایند فشردهسازی قرار گرفتهاند. در این فرآیند، رشتهها از میان قالب یا غلتکهایی عبور داده میشوند تا قطر خارجی آنها کاهش یابد.
در نتیجه این فشردهسازی، سطح بیرونی سیمها صافتر شده و چگالی رشتهها افزایش مییابد. این ویژگی باعث میشود:
سطح خارجی سیم بکسل صافتر شود؛
مقاومت کششی افزایش یابد (در مقایسه با سیم بکسلهای گرد معمولی با قطر و کلاسبندی یکسان)؛
عمر مفید سیم بکسل بهدلیل مقاومت بالاتر در برابر سایش، بیشتر شود.
