رکتیفایر جرثقیل چیست؟ راهنمای جامع یکسوسازها از صفر تا صد

رکتیفایر ترمز موتور جرثقیل چیست و چه وظیفه‌ای در سیستم‌های بالابر دارد؟

در سیستم‌های جابه‌جایی مواد و انواع بالابرهای صنعتی، ایمنی بار حرف اول را می‌زند. بخش عمده‌ای از الکتروموتورهای صنعتی، از جمله موتور بالابر، با برق متناوب سه‌فاز (AC) کار می‌کنند؛ اما سیستم‌های ترمز مگنتیک (دیسکی یا کاسه‌ای) برای ایجاد نیروی مغناطیسی پایدار، بدون لرزش و پاسخ‌دهی سریع، نیازمند جریان مستقیم (DC) هستند. اینجاست که قطعه‌ای کلیدی به نام رکتیفایر ترمز موتور جرثقیل (Brake Rectifier) وارد عمل می‌شود.

یکسوساز ترمز وظیفه دارد ولتاژ ورودی شبکه (معمولاً ۲۲۰ یا ۳۸۰ ولت متناوب) را به ولتاژ مستقیم (DC) متناسب با بوبین ترمز تبدیل کند تا فرآیند قفل‌شدن و آزادسازی ترمز با حداکثر سرعت و دقت انجام شود.

برای مشاهده و خرید انواع رکتیفایر جرثقیل پیشنهاد می‌کنیم به صفحه انواع رکتیفایر جرثقیل سقفی مراجعه فرمایید

تعریف ساده رکتیفایر

رکتیفایر (Rectifier) دستگاه یا مداری است که وظیفه‌ی تبدیل برق AC (متناوب) به DC (مستقیم) را بر عهده دارد.

به زبان ساده، رکتیفایر مثل یک "دربازکن هوشمند" عمل می‌کند که فقط اجازه عبور یک‌طرفه به جریان می‌دهد. این ویژگی باعث می‌شود تجهیزات الکترونیکی، صنعتی، پزشکی، جوشکاری و... بتوانند از برق شهری استفاده کنند بدون اینکه آسیب ببینند یا اختلالی در عملکردشان ایجاد شود.

نحوه عملکرد رکتیفایر لیفتینگ در ایمنی بار و موتور بالابر

در صنعت حمل و باربرداری، اصطلاح رکتیفایر لیفتینگ به یکسوسازهایی اطلاق می‌شود که به‌طور اختصاصی برای مکانیسم‌های بالا و پایین بردن بار طراحی شده‌اند. عملکرد این قطعه بر اساس منطق ایمنی «بی‌برقی = قفل شدن ترمز» (Fail-Safe) است:

• زمان استارت حرکت: هم‌زمان با استارت موتور بالابر جرثقیل، جریان برق به ورودی رکتیفایر می‌رسد. رکتیفایر برق AC را تبدیل به DC کرده و به بوبین ترمز ارسال می‌کند. در نتیجه، میدان مغناطیسی شکل گرفته، دیسک‌های ترمز باز می‌شوند و شفت موتور شروع به چرخش می‌کند.
• زمان توقف یا قطعی ناگهانی: بلافاصله پس از قطع کلید، خروجی رکتیفایر ترمز قطع شده و فنرهای فشاری ترمز، دیسک‌ها را قفل می‌کنند تا از سقوط بار در کسری از ثانیه جلوگیری شود.

اصول کاری رکتیفایر

رکتیفایرها جریان AC را به DC تبدیل می‌کنند. دیودها و تریستورها اجزای اصلی یکسو کننده‌ها هستند که فقط اجازه عبور جریان در یک جهت را می‌دهند و نیمه دیگر موج AC را مسدود می‌کنند. این فرآیند منجر به جریان مستقیم با مقداری ریپل می‌شود که می‌توان با استفاده از فیلترها آن را صاف و پایدار کرد.

• ولتاژ خروجی: بسته به نوع رکتیفایر، ولتاژ DC می‌تواند ثابت یا کنترل‌شده باشد.
• ریپل جریان: نوساناتی که در جریان DC وجود دارد و با فیلترها کاهش می‌یابد.
• کنترل جریان: استفاده از تریستور در رکتیفایرهای صنعتی امکان تنظیم جریان خروجی را فراهم می‌کند.

انواع رکتیفایرها

۱. رکتیفایر تک‌فاز (Single-Phase Rectifier)

رکتیفایر نیم‌موج (Half-Wave Rectifier)

• تنها نیمه موج AC عبور می‌کند.
• جریان خروجی به صورت پالس‌های متناوب با فاصله خاموشی ارائه می‌شود.
• بازده کمتر از رکتیفایر تمام‌موج است.

رکتیفایر نیم‌موج (Half Wave Rectifier) یکی از ساده‌ترین انواع یکسوسازها در مهندسی برق و الکترونیک است که تنها نیمی از موج متناوب (AC) را عبور می‌دهد و نیمه دیگر آن را مسدود می‌کند. نتیجه این فرآیند تبدیل ولتاژ متناوب به یک ولتاژ مستقیم پالسی (Pulsating DC) است.

در ساده‌ترین شکل، این رکتیفایر تنها از یک دیود برای یکسوسازی جریان استفاده می‌کند. در جریان متناوب تک‌فاز، تنها نیمه مثبت موج عبور داده می‌شود و نیمه منفی قطع می‌شود. به همین دلیل بازدهی این نوع رکتیفایر پایین بوده و برای بسیاری از کاربردها نیاز به فیلترهایی جهت کاهش ریپل خروجی وجود دارد.

ساختار رکتیفایر نیم‌موج

در یک رکتیفایر نیم‌موج تک‌فاز، دیود در مسیر جریان AC قرار می‌گیرد. این دیود فقط اجازه عبور جریان در یک جهت (مثلاً از آند به کاتد) را می‌دهد و در نتیجه فقط نیم‌چرخه مثبت موج AC به سمت بار (مثلاً یک مقاومت) می‌رود. این ساختار در تصویر زیر به خوبی نمایش داده می‌شود:

نکته: از آن‌جا که خروجی این نوع رکتیفایر نوسانات زیادی دارد، استفاده از آن برای منابع تغذیه حساس یا تجهیزات دقیق توصیه نمی‌شود، مگر اینکه فیلترهای مناسبی برای صاف‌سازی خروجی استفاده شده باشد.

رکتیفایر نیم‌موج در سیستم‌های چندفاز

در سیستم‌های سه‌فاز، برای استفاده از رکتیفایر نیم‌موج به سه دیود (هر فاز یک دیود) نیاز است. در این پیکربندی که به آن "رکتیفایر ستاره‌ای" گفته می‌شود، هر فاز به‌صورت مستقل به بار وصل می‌شود و خروجی‌ای با ریپل کمتر نسبت به نوع تک‌فاز تولید می‌کند.

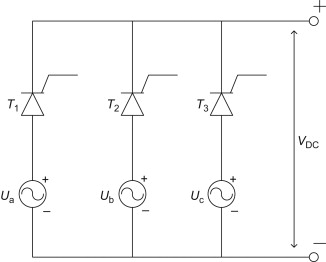

مدار رکتیفایر نیم موج سه فاز

ویژگی قابل کنترل: با استفاده از تریستورها به جای دیودها، می‌توان زمان روشن شدن هر فاز را تنظیم کرد و در نتیجه ولتاژ خروجی DC را کنترل نمود.

رکتیفایر تمام‌موج (Full-Wave Rectifier)

• از هر دو نیمه موج AC استفاده می‌کند.
• جریان پیوسته‌تر و بهینه‌تر تولید می‌شود.
• دو نوع اصلی دارد:
  • رکتیفایر پل (Bridge Rectifier): با چهار دیود جریان AC را به DC تبدیل می‌کند و بازده بالاتری دارد.
  • رکتیفایر مرکز-تپ (Center Tap): از یک ترانسفورماتور با مرکز-تپ استفاده می‌کند.

رکتیفایر یا یکسوکننده تمام‌موج سیستمی است که ولتاژ متناوب (AC) را به ولتاژ مستقیم پالسی (DC) تبدیل می‌کند و در منابع تغذیه مورد استفاده قرار می‌گیرد. در این نوع یکسوکننده، از چهار دیود قدرت استفاده می‌شود تا هر دو نیم‌سیکل سیگنال AC به سیگنال DC تبدیل شود.

در آموزش دیودهای قدرت، روش‌هایی برای کاهش ریپل یا نوسان ولتاژ DC با استفاده از خازن‌های صافی بررسی کردیم. این روش برای کاربردهای با توان پایین مناسب است اما برای مواردی که به یک ولتاژ DC «ثابت و یکنواخت» نیاز است، کافی نیست. برای دستیابی به خروجی بهتر، استفاده از هر دو نیم‌سیکل ورودی پیشنهاد می‌شود. مدار مورد نیاز برای این کار، یکسوکننده تمام‌موج نام دارد.

مشابه با یکسوکننده نیم‌موج، خروجی مدار تمام‌موج نیز به صورت جریان یا ولتاژ DC است اما مزایای قابل توجهی دارد:

• میانگین ولتاژ خروجی بیشتر است.
• مقدار ریپل بسیار کمتر است.
• خروجی صاف‌تر و یکنواخت‌تری تولید می‌شود.

مدار یکسوکننده تمام‌موج با دیود و ترانسفورماتور وسط‌گیر

در این روش، از دو دیود و یک ترانسفورماتور با سیم‌پیچ ثانویه وسط‌گیر استفاده می‌شود. هر دیود مسئول هدایت در یکی از نیم‌سیکل‌هاست. وقتی نقطه A نسبت به مرکز ترانسفورماتور (C) مثبت باشد، دیود D1 جریان را عبور می‌دهد. در نیم‌سیکل منفی، نقطه B مثبت می‌شود و دیود D2 هدایت می‌کند. در هر دو حالت، جریان در مقاومت بار (R) در یک جهت ثابت باقی می‌ماند.

نکته: ولتاژ خروجی DC در این حالت تقریباً ۰.۶۳۷ برابر مقدار اوج (Vmax) است، در صورتی‌که تلفات نادیده گرفته شود.

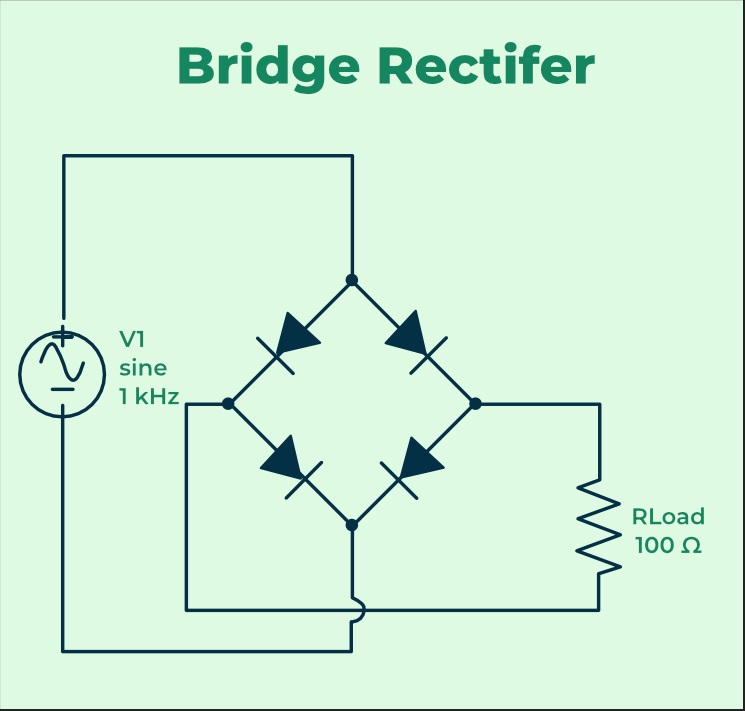

یکسوکننده تمام‌موج پل دیودی (Full Wave Bridge Rectifier)

در این روش از چهار دیود استفاده می‌شود که به صورت پل بسته (bridge) قرار گرفته‌اند. بر خلاف روش قبلی، نیازی به ترانس وسط‌گیر نیست، بنابراین اندازه و هزینه کاهش می‌یابد.

در نیم‌سیکل مثبت، دیودهای D1 و D2 هدایت می‌کنند و جریان از بار عبور می‌کند. در نیم‌سیکل منفی، دیودهای D3 و D4 هدایت می‌کنند، اما مسیر جریان در بار همچنان یک‌طرفه باقی می‌ماند. خروجی DC حاصل همان ۰.۶۳۷Vmax خواهد بود.

توجه: در این روش، جریان خروجی در هر نیم‌سیکل از دو دیود عبور می‌کند، بنابراین ولتاژ خروجی نهایی به اندازه ۱.۴ ولت (۲×۰.۷V) از مقدار Vmax کمتر است.

۲. رکتیفایر سه‌فاز (Three-Phase Rectifier)

• برای جریان‌های DC با توان بالا استفاده می‌شود.
• نیم‌موج سه‌فاز: هر فاز جریان یک طرفه را عبور می‌دهد.
• تمام‌موج سه‌فاز: جریان یکنواخت‌تر با ریپل کمتر تولید می‌کند.
• رکتیفایرهای صنعتی معمولاً از تریستورها برای کنترل جریان و ولتاژ استفاده می‌کنند.

۳. رکتیفایر کنترل‌شده و کنترل‌نشده

• دیودهای سیلیکونی: برای کاربردهای بدون کنترل استفاده می‌شوند.
• تریستورها: امکان کنترل ولتاژ و جریان خروجی در سیستم‌های صنعتی و حمل‌ونقل.
• کاربرد: ولتاژهای DC استاندارد مانند ۶۰۰، ۷۵۰، ۱۵۰۰ و ۳۰۰۰ ولت.

اجزای اصلی رکتیفایر صنعتی

• دیود / تریستور / IGBT: قلب مدار
• ترانسفورماتور: تطبیق ولتاژ ورودی و ایزولاسیون
• فیلتر LC یا RC: برای کاهش ریپل خروجی
• سیستم خنک‌کاری: جلوگیری از داغ شدن
• کنترلر دیجیتال / آنالوگ: برای تنظیم و نمایش مقادیر

کاربردهای رکتیفایر

1. منابع تغذیه: تبدیل برق AC شهری به DC برای مدارات الکترونیکی.
2. شارژرهای باتری: تأمین جریان DC مورد نیاز برای شارژ باتری‌ها.
3. مدارات الکترونیکی: اکثر سیستم‌های الکترونیکی به جریان مستقیم نیاز دارند.
4. صنعت و حمل‌ونقل: سیستم‌های DC ولتاژ بالا در Light Rail و تجهیزات صنعتی.
5. خانگی و اداری شارژر موبایل، منبع تغذیه کامپیوتر
6. آبکاری و الکترولیز تولید جریان DC دقیق برای پوشش فلزات
7. جوشکاری ایجاد قوس پایدار و یکنواخت
8. پزشکی و آزمایشگاهی تغذیه تجهیزات حساس با نویز پایین
9. تولید گاز صنعتی رکتیفایرهای IGBT در الکترولایزرها
10. نیروگاه‌ها و انرژی‌های نو استفاده در سیستم‌های تبدیل برق و شبکه HVDC

کاربرد رکتیفایر در کنترل موتور جرثقیل سقفی

در دنیای صنعتی امروز، کنترل دقیق و ایمن حرکت جرثقیل سقفی یکی از عوامل کلیدی در بهره‌وری و ایمنی خطوط تولید است. در این میان، رکتیفایر (Rectifier) یا یکسوساز نقش حیاتی در سیستم کنترل موتور جرثقیل دارد. این قطعه با تبدیل جریان متناوب (AC) به جریان مستقیم (DC)، امکان تغذیه صحیح ترمزهای الکترومغناطیسی، بوبین کنتاکتورها و مدار کنترل جرثقیل را فراهم می‌کند.

از مهم‌ترین موارد استفاده این قطعه در صنعت برق و اتوماسیون است. رکتیفایر با تبدیل جریان متناوب (AC) به جریان مستقیم (DC)، انرژی لازم برای عملکرد دقیق‌تر و قابل‌کنترل‌تر موتورهای جرثقیل را فراهم می‌کند. در جرثقیل‌های سقفی، کنترل دقیق سرعت، ترمز و جهت حرکت موتور بسیار حیاتی است؛ به همین دلیل استفاده از رکتیفایر در مدار کنترل، باعث افزایش ایمنی، نرمی عملکرد و کاهش استهلاک قطعات مکانیکی می‌شود.

یکسوساز یک قطعه الکترونیکی است که  جریان یک‌طرفه بار الکتریکی را تضمین می‌کند. همانطور که می‌دانیم، برق از شبکه‌های برق به صورت AC به خانه‌های ما می‌رسد، اما بیشتر وسایل برقی رایج مانند تلفن‌های همراه، رایانه‌ها، تلویزیون‌ها، یخچال‌ها و غیره با جریان مستقیم (DC) کار می‌کنند. بنابراین، یکسوساز به یک قطعه بسیار مفید در الکترونیک تبدیل می‌شود.

رکتیفایر چگونه کار می‌کند؟

رکتیفایرها از قطعات نیمه‌هادی مثل دیودها یا تریستورها (SCR) ساخته می‌شوند. این قطعات خاص فقط به جریان اجازه عبور در یک جهت را می‌دهند. وقتی برق AC (که دارای دو نیم‌چرخه مثبت و منفی است) وارد مدار می‌شود، رکتیفایر نیم‌چرخه منفی را حذف یا وارونه می‌کند و در نتیجه خروجی آن به صورت جریان مستقیم (DC) درمی‌آید.

توجه: اگر رکتیفایر را به یک صافی تشبیه کنیم، جریان AC مثل آب گل‌آلود وارد می‌شود و DC مثل آب زلال و مستقیم از آن خارج می‌شود.

مزایا و معایب رکتیفایر

مزایا

• تبدیل موثر AC به DC
• استفاده گسترده در سیستم‌های الکتریکی و الکترونیکی
• قابلیت کنترل جریان در سیستم‌های صنعتی با تریستور

معایب

• ولتاژ خروجی ممکن است ناپایدار باشد
• نیاز به فیلتر برای کاهش ریپل
• بازده رکتیفایر نیم‌موج کمتر از تمام‌موج

رکتیفایر چه نقشی در سیستم‌های صنعتی دارد؟

رکتیفایر دستگاهی است که جریان متناوب (AC) را به جریان مستقیم (DC) تبدیل می‌کند؛ جریانی که فقط در یک جهت حرکت می‌کند.
به زبان ساده‌تر، هر زمان که نیاز باشد انرژی الکتریکی به شکلی یکنواخت و قابل کنترل در اختیار تجهیزات قرار گیرد، رکتیفایر وارد عمل می‌شود.

در متن انگلیسی اصلی نیز آمده است که:

“Rectifier converts alternating current (AC) into direct current (DC), and that makes them important for various industries and commercial devices. From computer power supplies to welders and even crane control panels, rectifiers are essential for controlled and smooth power delivery.”

به بیان ساده، رکتیفایرها در هر جایی که نیاز به جریان یکنواخت وجود دارد، از جمله تابلو برق جرثقیل سقفی، نقش اساسی ایفا می‌کنند.

نکات مهم در انتخاب و طراحی رکتیفایر

• انتخاب دیود یا تریستور مناسب بر اساس جریان و ولتاژ مورد نیاز
• سیستم خنک‌کننده مناسب: هوای طبیعی، دمنده یا آب
• بررسی ریپل خروجی و نیاز به فیلتر
• تناسب با ولتاژ و جریان بار مصرفی

برای خرید یک رکتیفایر مناسب، به نکات زیر توجه کنید:

۱. نوع و قدرت دستگاه (ولتاژ و جریان مورد نیاز)

۲. نوع خروجی مورد نیاز (کنترل‌شونده یا ثابت)

۳. شرایط محیط کار (گرما، رطوبت، تهویه)

۴. کیفیت و برند سازنده

۵. قابلیت تعمیر و تامین قطعات یدکی

۶. خدمات پس از فروش و پشتیبانی فنی

توجه: پیشنهاد می‌شود برای کاربردهای حساس، رکتیفایرهایی انتخاب شود که دارای صفحه نمایش دیجیتال، سیستم کنترل اتوماتیک و فیلترهای کاهش نویز باشند.

در فروشگاه وزنه کرین، انواع رکتیفایرهای صنعتی، آبکاری، جوشکاری و پزشکی از برندهای معتبر موجود است.
برای دریافت مشاوره رایگان، استعلام قیمت یا راهنمایی تخصصی، همین حالا با ما تماس بگیرید.

سوالات متداول درباره رکتیفایر

چرا از تریستورها در رکتیفایرهای قدرت بالا استفاده می‌شود؟
برای کنترل ولتاژ و جریان DC و جلوگیری از نوسانات، تریستورها امکان تنظیم دقیق را فراهم می‌کنند.

تفاوت دیود رکتیفایر تک‌فاز و سه‌فاز چیست؟
دیودهای سه‌فاز ولتاژ خروجی بالاتر و جریان یکنواخت‌تر نسبت به تک‌فاز ارائه می‌دهند و برای توان‌های بالا مناسب‌تر هستند.

کاربرد اصلی رکتیفایر چیست؟
تبدیل برق AC شبکه به DC پایدار برای منابع تغذیه، شارژر باتری و تجهیزات صنعتی.
