هوک بلاک جرثقیل چیست و چه کاربردی دارد؟ راهنمای کامل

هوک بلاک جرثقیل چیست و چه کاربردی دارد؟ راهنمای کامل مکانیک، اجزا و بازرسی

در صنایع سنگین و خطوط تولید، جرثقیل‌های سقفی و دروازه‌ای ستون فقرات جابجایی مواد هستند. با این حال، تمام توان موتورها، گیربکس‌ها و درام بالابر در نهایت به یک نقطه تلاقی هدایت می‌شود: مجموعه هوک بلاک (Crane Hook Block).

یک باور اشتباه و بسیار رایج در محیط‌های صنعتی این است که «هوک بلاک همان قلاب جرثقیل است». در حالی که قلاب، تنها آخرین جزء از یک سامانه مهندسی پیچیده مکانیکی به نام هوک‌بلاک است. هوک‌بلاک مجموعه‌ای یکپارچه از قرقره‌ها، شفت مرکزی، یاتاقان‌های کف‌گرد، کاورهای محافظ، اسپیسرها و تکیه‌گاه‌های متحرک است که سیم‌بکسل را از درام بالابر تحویل گرفته و نیروی کششی را به صورت کاملاً مهارشده به بار منتقل می‌کند.

در این مقاله مرجع، به کالبدشکافی دقیق عملکرد هوک‌بلاک، مزیت مکانیکی قرقره‌ها (Reeving)، اجزای میکرونی داخلی، خطرات استفاده از قطعات کارگاهی و استانداردهای ایمنی و بازرسی دوره‌ای می‌پردازیم

تفاوت هوک بلاک جرثقیل با قلاب جرثقیل سقفی

اگرچه هوک بلاک (Hook Block) و قلاب جرثقیل سقفی (Crane Hook) هر دو در فرآیند بلند کردن بار نقش دارند، اما از نظر ساختار و عملکرد با یکدیگر تفاوت دارند.

۱. قلاب جرثقیل چیست؟
قلاب جرثقیل، قطعه‌ای فلزی و خمیده است که مستقیماً بار را نگه می‌دارد و در انواع مختلفی مانند قلاب ساده (J-Hook)، قلاب گردان (Swivel Hook)، قلاب چشمی (Eye Hook)، قلاب دوتایی (Double Hook) و ... تولید می‌شود. این قلاب‌ها ممکن است به‌صورت مجزا یا به‌عنوان بخشی از هوک بلاک مورد استفاده قرار گیرند.

چرا جرثقیل‌ها به جای قلاب مستقیم از هوک بلاک استفاده می‌کنند؟

شاید این پرسش مطرح شود که چرا سیم‌بکسل مستقیماً به قلاب متصل نمی‌شود؟ پاسخ در دو اصل بنیادین فیزیک و مکانیک نهفته است:

۱. کاهش بار وارده بر سیم‌بکسل و درام (مزیت مکانیکی):

اگر قرار باشد یک بار ۲۰ تنی مستقیماً با یک رشته سیم‌بکسل بالا کشیده شود، نیاز به سیم‌بکسلی با قطر بسیار ضخیم، موتوری با توان عظیم و درامی غول‌پیکر خواهید داشت. هوک‌بلاک با بهره‌گیری از قرقره‌های متحرک، بار را میان چند رشته سیم‌بکسل (سیستم‌های ریوینگ نظیر ۲/۱، ۴/۱ و ۸/۱) تقسیم می‌کند. برای مثال در ریوینگ ۴ به ۱، کشش وارد بر هر رشته بکسل به یک‌چهارم کاهش می‌یابد.

۲. کنترل گشتاور و جلوگیری از چرخش ناخواسته بار:

سیم‌بکسل‌ها تحت کشش تمایل طبیعی به تاب‌خوردن و باز شدن رشته‌ها دارند. وجود هوک‌بلاک به همراه بیرینگ‌های کف‌گرد (Thrust Bearings) مانع از انتقال چرخش‌های خطرناک بار به سیم‌بکسل و درام می‌شود.

۳. حرکت عمودی کاملاً تراز (True Vertical Lift):

آرایش قرقره‌ها در داخل هوک‌بلاک تضمین می‌کند که بار در هنگام بالا رفتن انحراف جانبی نداشته باشد و درست در محور ثقل بالابر حرکت کند

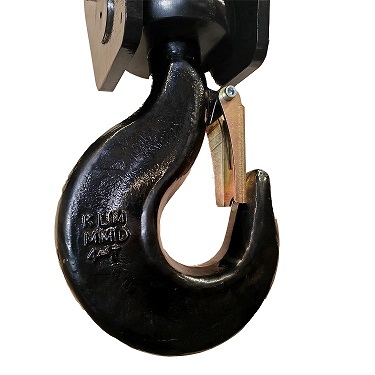

Overhead Crane Hook

۲. هوک بلاک چیست؟
هوک بلاک یک مجموعه کامل مکانیکی است که برای بلند کردن بارهای سنگین طراحی شده و علاوه‌بر قلاب، شامل اجزای دیگری نیز می‌باشد.

اجزای اصلی هوک بلاک عبارت‌اند از:

•  قلاب جرثقیل (Crane Hook)

مهم‌ترین قسمت بلاک قلاب که مستقیماً با بار درگیر می‌شود؛ قلاب نام دارد. این قطعه بار را مستقیماً درگیر می‌کند. جنس آن از فولاد آلیاژی مقاوم است تا تحمل بارهای سنگین را داشته باشد.
انواع مختلفی دارد (قلاب ساده، گردان، دوتایی، چشمی) و بسته به کاربرد انتخاب می‌شود.

• پولی یا قرقره‌ها (Sheaves/Pulleys)

قرقره‌ها، سیم‌بکسل یا زنجیر را هدایت کرده و به آن‌ها اجازه می‌دهند تا راحت‌تر و روان‌تر حرکت کنند.
تعداد قرقره‌ها بسته به ظرفیت جرثقیل متفاوت است. وجود چند قرقره باعث کاهش نیروی موردنیاز برای بلند کردن بار و تقسیم بهتر فشار می‌شود.

• بدنه یا قاب فلزی (Body/Frame)

کاور قلاب، ساختار فلزی محکم که تمام اجزای هوک بلاک روی آن سوار هستند. این بخش باید:

مقاومت مکانیکی بالایی داشته باشد.

شکل هندسی دقیق برای توزیع متوازن نیروها را دارا باشد.

• ضامن ایمنی (Safety Latch)

ضامن ایمنی یا همان شیطانک جرثقیل معمولاً روی دهانه قلاب نصب می‌شود و از خارج شدن ناگهانی بار جلوگیری می‌کند.
در جرثقیل‌هایی که با جان انسان یا اجسام حساس سر و کار دارند، وجود این ضامن الزامی است.

• سیستم بلبرینگ (Bearing System)

این سیستم امکان چرخش آزاد قلاب را فراهم می‌کند تا از تاب‌خوردگی سیم‌بکسل و چرخش ناخواسته بار جلوگیری شود.
بلبرینگ‌های با کیفیت، حرکت روان و طول عمر بالا را تضمین می‌کنند.

• ساپرت‌های نگهدارنده

در بالای هوک بلاک، که مجموعه‌ی هوک بلاک روی این قطعه سوار است.

این قسمت باید:

• اتصال ایمن داشته باشد.
• در برابر سایش مقاوم باشد.
• ظرفیت بار را تحمل کند.

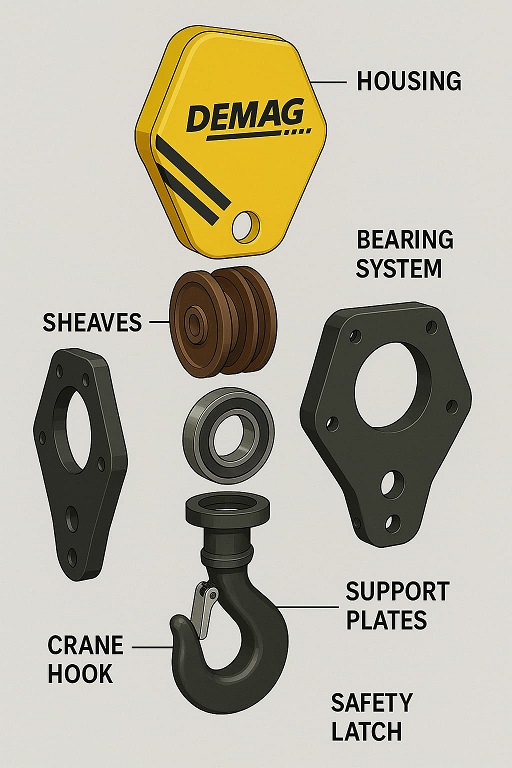

اجزای هوک بلاک جرثقیل

به‌عبارتی، هوک بلاک یک پکیج کامل برای جابجایی بار است که ضمن حفظ ایمنی، باعث کاهش اصطکاک و توزیع مناسب نیرو در حین عملیات می‌شود.

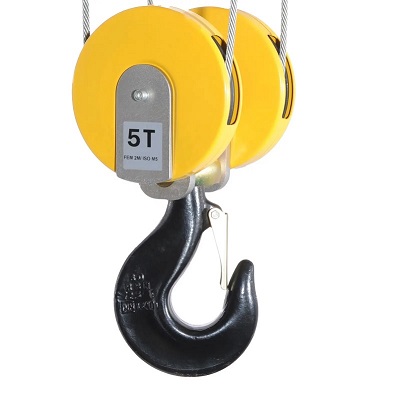

Crane Hook Block

انواع بلاک قلاب بر اساس کاربرد

بلاک‌های قلاب بسته به نوع کاربرد و ساختار جرثقیل در چند دسته کلی قرار می‌گیرند:

• بلاک تک قرقره (Single Sheave Block)

مناسب برای جرثقیل‌های با ظرفیت کم و کاربردهای سبک.

• بلاک چند قرقره (Multi Sheave Block)

برای جرثقیل‌های سنگین و استفاده در صنایع فولاد، پتروشیمی، معادن و بندرها.

• بلاک قلاب چرخان (Swivel Hook Block)

دارای مکانیزم چرخش برای کاهش پیچ‌خوردگی سیم بکسل.

• بلاک قلاب دو قلابه (Double Hook Block)

مناسب برای بارهای طولی و غیر یکنواخت که نیاز به توزیع بار بین دو نقطه دارند.

کاربردهای بلاک قلاب در صنعت

بلاک قلاب در انواع جرثقیل‌ها و در صنایع مختلف کاربرد دارد، از جمله:

• جرثقیل‌های سقفی و دروازه‌ای در کارخانجات، سوله‌ها و انبارها
• جرثقیل‌های برجی (تاورکرین) در پروژه‌های ساختمانی بلندمرتبه
• جرثقیل‌های متحرک در پروژه‌های عمرانی و حمل‌ونقل سنگین
• صنایع دریایی و بندری برای جابجایی کانتینرها و تجهیزات سنگین
• صنایع فولاد، معادن، نفت و گاز، نیروگاه‌ها و پتروشیمی

بلاک قلاب جرثقیل، نقطه اتصال نهایی بین دستگاه و باری است که باید جابجا شود؛ به همین دلیل نقش بسیار حساسی در ایمنی و بهره‌وری عملیات جرثقیل دارد. شناخت دقیق اجزا، انتخاب درست و نگهداری اصولی این قطعه، می‌تواند از خطرات احتمالی جلوگیری کرده و عمر تجهیزات را افزایش دهد.
